El bloque de riel de guía lineal CNC sirve como un carro que se ajusta al riel de guía. Junto con el riel de guía, ofrecen soporte y una vía para equipos que requieren movimiento en línea recta. Los bloques lineales vienen en diferentes diseños para adaptarse a diversas necesidades. En esta sección, exploraremos los cuatro tipos más populares de bloques lineales.
Bloque de carro

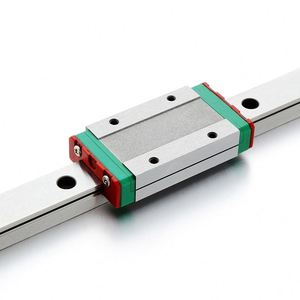

Un bloque de carro está diseñado para moverse libremente a lo largo del riel guía. Tiene orificios de montaje para sujetar el elemento que requiere movimiento lineal. El carro normalmente viene con orificios pretaladrados para facilitar a los usuarios la fijación rápida de otros componentes. Un uso común de este bloque lineal es en máquinas fresadoras CNC 2D, donde permite que el husillo se mueva horizontal o verticalmente a lo largo de los rieles de guía.
Bloque flotante
El bloque flotante permite el movimiento libre de un elemento adjunto en una posición fija. Este bloque lineal no restringe el movimiento en una dirección particular. Permite la fijación de un componente que requiere un movimiento arbitrario. Un ejemplo de un caso de uso para este bloque lineal es en el mecanizado CNC 3D, donde permite que la pieza de trabajo se coloque desde múltiples direcciones durante el proceso de mecanizado.
Motores y bloque adjunto
Este tipo de bloque tiene un motor fijo a él. Un bloque lineal motorizado transporta un objeto a lo largo del riel guía por medio de un motor conectado a él. Con la ayuda de un motor, puede proporcionar mayor velocidad y fuerza para mover objetos más pesados en comparación con otros tipos de bloques lineales. Un uso común de esto en una máquina CNC es mover la herramienta de corte o la pieza de trabajo rápidamente a lo largo del riel guía con gran precisión.
Bloque de extremo
A diferencia del bloque flotante, el bloque de extremo se fija a la base o a cualquier superficie en un punto a lo largo del riel guía. Generalmente tiene orificios de montaje para fijarlo a una base, y detiene el bloque lineal de moverse más allá del punto de fijación, de ahí el nombre "bloque de extremo". Debido a que está fijo a una posición, se utiliza dondequiera que los rieles de guía requieran la terminación o restricción del movimiento lineal en una posición particular.
Modelo
Los bloques de riel de guía lineal CNC vienen en diferentes modelos para adaptarse a diversas aplicaciones. Algunos modelos solo pueden transportar cargas ligeras, mientras que otros pueden soportar pesos pesados. Los compradores normalmente encontrarán la guía de bloque lineal predeterminada en modelos como el bloque de guía lineal THK o el bloque de guía lineal SGT.
Longitud
Los bloques guiados vienen en diferentes longitudes, lo que ayuda a brindar a los usuarios más flexibilidad al construir máquinas. Por lo general, los rieles más largos brindan una mayor estabilidad a las máquinas, particularmente aquellas con un factor de forma más grande. Por el contrario, las longitudes más cortas ocupan menos espacio y son más asequibles.
Longitud de desplazamiento
La longitud de desplazamiento del bloque deslizante determina la ductilidad. Una longitud más larga permite un movimiento más amplio, lo que permite una mayor versatilidad en las capacidades de la máquina. Esto es particularmente importante en trabajos como la construcción de centros de mecanizado, donde la máquina tiene que trabajar en materiales grandes.
Capacidad de carga
La capacidad de carga indica la carga máxima que puede soportar el bloque lineal. Las cargas más altas requieren bloques de guía más grandes y fuertes. La capacidad de carga está directamente relacionada con el material utilizado para fabricar el bloque y el riel.
Clase de precisión
Los bloques de guía CNC se clasifican en función de su precisión. Los usuarios normalmente encontrarán bloques de precisión estándar y de alta precisión. Los bloques de alta precisión tienen tolerancias de fabricación más estrictas para permitir niveles de precisión más altos en las máquinas. Por ejemplo, reducen la brecha entre el acoplamiento del riel de guía y el bloque.
Lubricación
La lubricación adecuada es crucial para la longevidad y el funcionamiento sin problemas de los rieles de guía lineales. Los usuarios deben aplicar lubricante con regularidad según las instrucciones del fabricante, asegurando una aplicación constante e uniforme en toda la longitud del riel.
Limpieza del sistema
La limpieza del sistema de lubricación debe incluir la purga del lubricante contaminado o degradado del sistema y la limpieza exhaustiva de todos los componentes. Un régimen de mantenimiento enfocado y la limpieza a nivel del sistema pueden mitigar significativamente el desgaste y prolongar la vida útil de las guías lineales y sus componentes.
Recinto ambiental
Las guías encerradas en una carcasa o envoltura protectora son generalmente menos susceptibles a la entrada de contaminantes externos. Sin embargo, el recinto en sí mismo, a menudo no está completamente libre de la exposición ambiental, por lo que se debe aplicar mantenimiento de rutina y atención cuidadosa a cualquier guía encerrada.
Alineación
Mantener bien alineados los miembros estáticos y móviles de las juntas es absolutamente vital para la salud y la longevidad de las guías lineales. Cuando se produce una desalineación, precipita una serie de situaciones peligrosas y eventos potencialmente destructivos, lo que acorta la vida útil y pone en peligro el buen funcionamiento.
Los bloques de riel de guía lineal CNC son componentes de importancia crítica que proporcionan direcciones para las piezas de maquinaria que se mueven en línea recta. Debido a su versatilidad, se utilizan en una gran cantidad de aplicaciones en diversas industrias.
Máquinas industriales y automatización
En las fábricas, los rieles de guía lineal CNC suelen formar parte de máquinas automatizadas como máquinas CNC, impresoras 3D y máquinas de soldadura. Permiten que estas máquinas corten, fresen y ensamblen cosas con precisión. Debido a su movimiento predecible y confiabilidad, los rieles de guía lineal a menudo se emplean en máquinas para la fabricación. Soporta elementos más pesados y permite que el equipo funcione de manera estable y precisa.
Dispositivos y equipos médicos
Los bloques lineales CNC también se encuentran comúnmente en aplicaciones médicas y de atención médica. Los equipos de imagenología médica, como las máquinas de TC y resonancia magnética, necesitan guías lineales para sus componentes de imagenología. Por lo tanto, los dispositivos pueden proporcionar imágenes precisas. Otro ejemplo son los sistemas de manejo de líquidos en los laboratorios que requieren una dispensación precisa y repetible de muestras y reactivos.
Aeroespacial y automotriz
Las industrias automotriz y aeroespacial también utilizan rieles y bloques lineales. En el campo automotriz, los rieles de guía lineal ayudan a mover con precisión las piezas de la máquina, las herramientas de corte y las piezas de trabajo. Los rieles de guía lineal CNC se utilizan de la misma manera en el campo aeroespacial para permitir un mecanizado preciso. Su durabilidad y estabilidad se adaptan muy bien a los entornos exigentes de estas industrias.
Equipos ópticos y fotónicos
Las guías y los bloques también se utilizan en equipos ópticos y fotónicos. En estos dispositivos, los bloques de guía lineal soportan con precisión los componentes ópticos. Los componentes pueden incluir lentes, espejos y prismas. Otros dispositivos que utilizan un bloque lineal incluyen espectrómetros, telescopios y sistemas láser.
Robótica y vehículos no tripulados
En el campo de la robótica, los rieles de guía lineal suelen ser componentes de los brazos robóticos. Los rieles les permiten mover y posicionar con precisión los efectores finales. Los vehículos no tripulados o drones utilizan guías lineales en sus cardanes y estabilizadores para que las cámaras puedan panoramizar e inclinarse suavemente.
Al seleccionar un bloque de guía lineal, se deben considerar algunos factores esenciales para garantizar que se elija el adecuado para la aplicación particular.
Capacidad de carga y peso:
Es importante comenzar determinando la capacidad de carga específica y el peso del elemento que la guía lineal ayudará a mover. Los elementos más pesados pueden requerir rieles lineales con un tamaño de bloque más grande para aumentar su capacidad de carga.
Momento de inercia:
Considere el momento de inercia, que es un factor que afecta negativamente la aceleración o desaceleración de los elementos móviles. Los rieles lineales más largos con una mayor separación entre sus puntos finales aumentan la inercia de los objetos que soportan. Esto puede requerir el uso de bloques más grandes para permitir que se alcancen velocidades más altas.
Velocidad operativa:
La velocidad a la que será necesario mover el elemento es otro parámetro importante que debe tenerse en cuenta. Si se requiere un movimiento lineal a velocidades más altas, se deben seleccionar bloques más grandes, ya que tienen una mayor capacidad de carga y masa en movimiento, como se mencionó anteriormente.
Precisión:
Cuando se trata de aplicaciones de precisión, como las máquinas CNC donde se necesitan altos niveles de precisión, el tamaño del bloque también debe determinarse según el nivel de precisión necesario. Tenga en cuenta factores como el ancho del riel, el espacio entre las trayectorias de recirculación de bolas y los grados de tolerancia, que generalmente varían de ordinario a alto.
Factores ambientales:
Los rieles lineales están diseñados para operar en entornos específicos. Los elementos de contaminación, las variaciones de temperatura, los niveles de humedad, la presión y la exposición a productos químicos o radiación son todos factores importantes que se deben tener en cuenta al seleccionar los rieles de guía. Por ejemplo, si opera en un entorno corrosivo como aplicaciones marinas, elija bloques con los recubrimientos y sellos adecuados.
P1: ¿Hay alguna diferencia entre un bloque de rodamiento CNC y un bloque de guía?
A1: Sí. Si bien los dos sirven para propósitos similares, el diseño, la aplicación y la funcionalidad son diferentes. Un bloque de guía lineal CNC está diseñado para funcionar con rieles lineales para guiar y soportar las piezas móviles. Por otro lado, un bloque de rodamiento aloja los rodamientos y proporciona soporte para el eje para permitir que el rodamiento gire libremente.
P2: ¿Puedo usar un riel lineal sin un bloque?
A2: Es prácticamente imposible usar una guía de riel lineal sin un bloque. El bloque de guía lineal, o deslizador, se acopla con el riel lineal para formar una ruta para guiar y soportar los elementos móviles.
P3: ¿Cuáles son algunos factores a considerar al comprar guías y bloques lineales?
A3: Los factores incluyen la capacidad de carga, la rigidez, la precisión, la velocidad de movimiento, la facilidad de instalación y lubricación, el material y la resistencia ambiental, y el presupuesto.
P4: ¿Cuáles son algunos consejos para comprar rieles y bloques de guía lineal a granel?
A4: Determine la cantidad mínima de pedido del proveedor y la capacidad máxima de suministro. Luego, establezca un buen sistema de comunicación con el proveedor o fabricante para asegurarse de que todos estén en la misma página. No olvide negociar los precios y los costos de envío, y finalmente, solicite muestras antes de realizar un pedido grande.
