Raíl y bloque de guía lineal curvo

Tipos de rieles y bloques guía lineales curvos

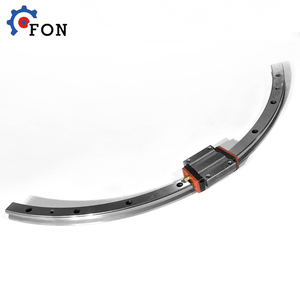

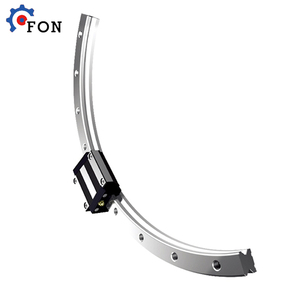

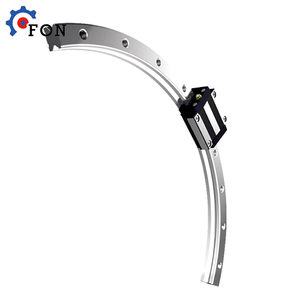

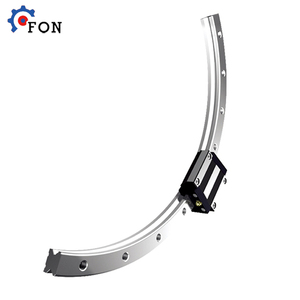

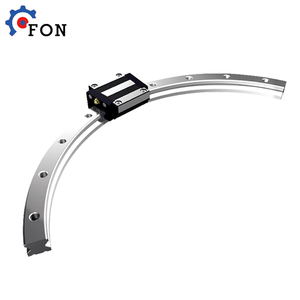

Un **riel guía lineal curvo** es un riel guía curvo que crea una trayectoria para el movimiento lineal. Funciona bien con el bloque guía lineal curvo, que está diseñado para moverse a lo largo del riel curvo. Juntos, permiten un movimiento suave y preciso a lo largo de trayectorias curvas. Están disponibles en los siguientes tipos:

• Guía lineal circular

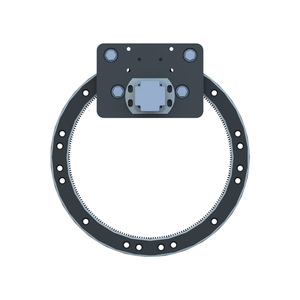

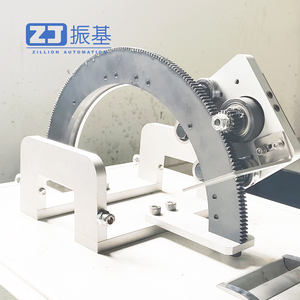

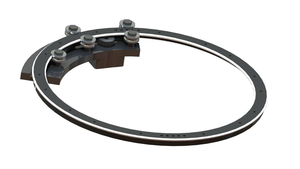

  Un riel guía lineal circular permite el movimiento a lo largo de una trayectoria circular. Se utiliza comúnmente en conjunto con un elemento rotatorio o deslizante para permitir el movimiento circular. El riel guía circular se puede montar horizontal o verticalmente para lograr diferentes aplicaciones. Una aplicación típica del riel guía lineal curvo circular es en mecanismos de carrusel, diseño de máquinas personalizadas o piezas de trabajo giratorias en máquinas CNC.

• Guía lineal curva personalizada

  Las guías lineales curvas personalizadas se producen para satisfacer las necesidades de proyectos distintos. Las guías personalizadas están disponibles en una variedad de formas, radios y longitudes con la opción de agregar accesorios como topes, soportes o múltiples tipos de accionamiento. Además, las guías lineales curvas a medida se pueden diseñar para adaptarse a una capacidad de carga o un requisito de material específicos.

  Aunque los productos personalizados son más caros, son una buena opción para aplicaciones complejas y únicas. Aseguran la integridad del diseño y garantizan el rendimiento óptimo del sistema.

• Guía lineal espiral

  Una guía lineal espiral, también conocida como guía lineal helicoidal, permite el movimiento a lo largo de una trayectoria espiral (o helicoidal). Se utiliza en aplicaciones donde se requiere un movimiento en espiral, como los sistemas de transporte. El riel guía se puede fijar en un ángulo para que no sea vertical, horizontal o completamente en ángulo. Un ejemplo de aplicación de una guía lineal espiral es en un sistema de transportador de hélice o tornillo.

Especificaciones y mantenimiento de rieles y bloques guía lineales curvos

Especificaciones

• Radio de la curva: Esto se refiere al radio de la curvatura del riel guía. El radio común incluye R100, R150, R200, etc.
• Longitud curva: La longitud de la parte curva del riel guía lineal curvo. La longitud curva determina la parte del movimiento lineal proporcionado. Por ejemplo, una guía circular puede tener una longitud curva de 180 grados o una longitud curva de semicírculo de 360 grados.
• Ancho de la vía: Corresponde al ancho del bloque, que determina la capacidad de carga y la estabilidad del sistema de movimiento. Por ejemplo, las vías miniaturas o de ancho estrecho son adecuadas para cargas ligeras y espacios compactos, mientras que las vías de ancho amplio se utilizan para cargas pesadas y aplicaciones a gran escala.
• Material y tratamiento de superficie: El material del riel guía y el acabado de la superficie afectan su capacidad de carga, durabilidad y resistencia a la corrosión. Una opción es un riel guía lineal de aleación de aluminio anodizado duro, que proporciona resistencia y resistencia a la corrosión. Otra es el riel guía lineal de acero al carbono galvanizado, que ofrece durabilidad y protección contra factores ambientales, gracias a la galvanización.
• Capacidad de carga: Los rieles guía lineales curvos pueden soportar cargas variables dependiendo de su diseño, configuración y materiales. Por lo general, se indican como peso de carga máximo o clasificación de carga.

Consejos de mantenimiento

• Limpieza regular: Es vital mantener limpia la superficie del riel y el bloque para evitar la acumulación de polvo, residuos y otros contaminantes. Por lo tanto, es aconsejable utilizar periódicamente aire comprimido o un paño limpio para limpiar suavemente cualquier objeto extraño o contaminante visible. Para una limpieza más profunda, se puede utilizar un solvente para humedecer un paño y limpiar cualquier lubricante residual y suciedad.
• Lubricación: Las guías lineales curvas funcionan mejor y duran más cuando se lubrican regularmente. El procedimiento de lubricación requiere limpiar la guía y el bloque antes de aplicar una capa uniforme de lubricante para reducir la fricción y el desgaste entre las superficies deslizantes. Después de lubricar, se debe limpiar el exceso de lubricante del riel y el bloque, y se debe mover la parte móvil para distribuir el lubricante uniformemente a lo largo de su longitud.
• Inspección: La inspección periódica del sistema de guía es vital para identificar con suficiente antelación cualquier posible daño. Durante la inspección, se debe buscar signos inusuales de desgaste o daño, como juego, ruido o resistencia al movimiento, deformación o desalineación, entre otros. Si se detecta algún defecto, se deben tomar inmediatamente las medidas correctivas adecuadas para evitar la falla del sistema.
• Consideraciones ambientales: Se debe considerar el entorno en el que opera la guía lineal curva. Las temperaturas extremas, la humedad o la exposición a productos químicos y polvo pueden requerir un programa de mantenimiento más frecuente y el uso de componentes sellados o a prueba de polvo.

Escenarios de rieles y bloques guía lineales curvos

• Industria de la maquinaria:

  Un riel y bloque guía lineal curvo ayudan a varias máquinas industriales a lograr un movimiento más suave y controlado al tiempo que ocupan menos espacio. Esto da como resultado una mayor productividad.

• Articulaciones de robots:

  Un bloque y riel guía lineal curvo es ideal para construir las articulaciones de un robot. La guía curva permitirá que el robot se mueva y opere con mayor precisión y facilidad, mejorando el rendimiento y la confiabilidad.

• Equipos de empaque:

  El uso de un riel y bloque guía lineal curvo en conjunto con una máquina de empaquetado da como resultado una colocación de productos más precisa, un control preciso de los componentes de empaquetado y una mayor eficiencia operativa general.

• Dispositivos médicos:

  Un riel y bloque guía lineal curvo se utiliza comúnmente en el ensamblaje de dispositivos médicos para el control de movimiento. Esto permite que dispositivos como robots quirúrgicos, equipos de diagnóstico y sistemas de imagenología funcionen con precisión y confiabilidad.

• Aplicaciones aeroespaciales:

  Un riel y bloque guía lineal curvo se utilizan a menudo en una aplicación aeroespacial para lograr un movimiento y control precisos en el ensamblaje de instrumentos sensibles y componentes de naves espaciales.

• Industria del mueble:

  En la industria, un riel y bloque guía lineal curvo se utiliza para crear puertas y particiones correderas, permitiendo un funcionamiento suave y sin esfuerzo de los productos de mobiliario.

• Sistemas de transportadores:

  Un riel y bloque guía lineal curvo se utiliza comúnmente en un sistema de transportador para cambiar la dirección de la cinta transportadora, logrando así operaciones suaves y precisas.

• Líneas de montaje automotriz:

  En una línea de montaje automotriz, un riel y bloque guía lineal curvo se utiliza a menudo en herramientas de máquina y brazos robóticos para un posicionamiento y control de movimiento precisos. Esto mejora la eficiencia y la precisión del montaje de vehículos.

Cómo elegir rieles y bloques guía lineales curvos

Los siguientes consejos ayudarán a los compradores de negocios de la industria de la maquinaria a seleccionar el riel y bloque guía lineal curvo adecuados para sus aplicaciones específicas.

• Evaluación de la capacidad de carga

  Primero, evalúe las cargas que soportará el sistema de guía lineal curvo. Seleccione una guía lineal curva con un riel y un bloque diseñados para soportar el peso de la carga. Elija un sistema con un factor de seguridad por encima de la carga máxima estimada para evitar fallas prematuras por exceder el límite de carga.

• Radio y curvatura

  Determine si la aplicación requiere una guía curva con un cierto radio. Los rieles curvos vienen con diferentes radios para adaptarse a las necesidades de diseño de varias máquinas. Asegúrese de que la curvatura del guía coincida con la trayectoria de movimiento prevista.

• Precisión y exactitud

  Elija una guía lineal curva que proporcione el nivel de precisión necesario para los requisitos de posicionamiento y repetibilidad de la aplicación. Considere la construcción de la guía, el sistema de rodamientos y cómo contribuyen a su capacidad para ofrecer el nivel de precisión deseado.

• Adecuación ambiental

  Elija una guía lineal curva que funcione bien en el entorno donde se instalará. Para desafíos como la exposición al polvo, la humedad o los productos químicos, elija un sistema de guía con características de protección como sellos o vías cubiertas.

• Instalación y alineación

  Considere la facilidad de instalación y alineación al seleccionar una guía lineal curva. Algunas guías vienen con características como orificios preperforados o herramientas de alineación que simplifican el proceso de instalación. Elija una guía que minimice el tiempo de montaje y el esfuerzo necesario para una alineación adecuada.

• Reemplazo y reparación

  Antes de tomar una decisión, considere la disponibilidad de piezas de repuesto y servicios de reparación para el sistema de guía lineal curvo elegido. Investigue a los proveedores que puedan proporcionar acceso rápido a componentes de repuesto si es necesario para mantener la continuidad operativa y evitar tiempos de inactividad prolongados.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre un riel guía y un bloque de riel guía?

A1: En un sistema de movimiento lineal, el riel guía proporciona la trayectoria, mientras que el bloque guía es el componente móvil que se desliza a lo largo del riel, asegurando un movimiento suave.

P2: ¿Cuáles son algunas tendencias en el mercado de rieles guía lineales?

A2: El mercado está tendiendo hacia la miniaturización, la integración y las guías inteligentes. Los rieles guía lineales curvos se están diseñando para ser más compactos, con la integración de múltiples funcionalidades en un solo componente. Además, también se están desarrollando rieles inteligentes con capacidades de automonitoreo.

P3: ¿Cómo se instala un riel guía lineal curvo?

A3: Para instalar un riel guía lineal curvo, primero prepare la superficie de montaje y luego coloque el riel para su alineación. Después de eso, curve el riel en secciones y luego asegúrelo con los sujetadores apropiados. Finalmente, pruebe la alineación y ajústela según sea necesario.
