Sensor ultrasónico detección de obstáculos

Tipos de Detección de Obstáculos con Sensores Ultrasónicos

La detección de obstáculos con sensores ultrasónicos se ha convertido en una gran ayuda en muchas aplicaciones, especialmente en vehículos. Ayuda a detectar obstáculos que están directamente delante o detrás de los vehículos. Esto es posible gracias al uso de ondas sonoras que están más allá del rango audible para los seres humanos.

Los sensores ultrasónicos se pueden agrupar en dos categorías principales según su función:

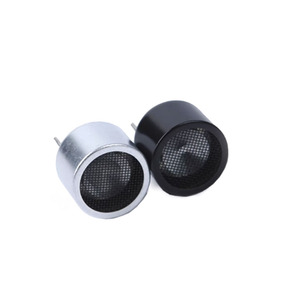

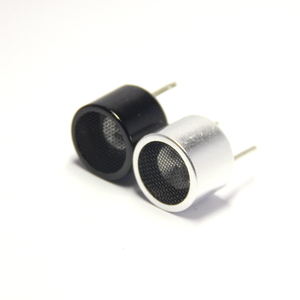

• Transmisor: Este tipo de sensor ultrasónico emite ondas sonoras. Se conoce como el transmisor ultrasónico. Envía ondas sonoras de alta frecuencia que son inaudibles para los seres humanos al entorno. Cuando estas ondas sonoras encuentran obstáculos u objetos, se reflejan de regreso al sensor, lo que le permite detectar la presencia y la distancia de los obstáculos. Las ondas sonoras emitidas suelen estar en el rango de cientos de kilohertz a varios megahercios.
• Receptor: El receptor ultrasónico está diseñado para detectar e interpretar ondas sonoras que han sido emitidas por el transmisor. Es parte de un sistema más grande que incluye un generador de señales, que produce señales eléctricas que corresponden a las ondas sonoras recibidas, y un amplificador que aumenta la fuerza de las señales recibidas. Además, un procesador de señales analiza las señales amplificadas, extrayendo información relevante y procesándola para su uso posterior. Esta información puede ser utilizada para diversas aplicaciones, como la medición de distancias, la detección de objetos e incluso la imagen médica. Al utilizar las ondas sonoras recibidas y procesarlas, el receptor ultrasónico puede proporcionar información valiosa sobre el entorno circundante.

Según su principio de funcionamiento, los sensores ultrasónicos también se pueden dividir en:

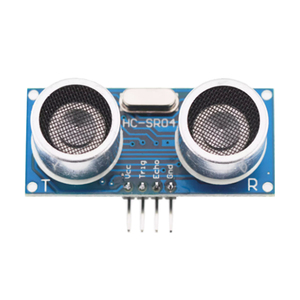

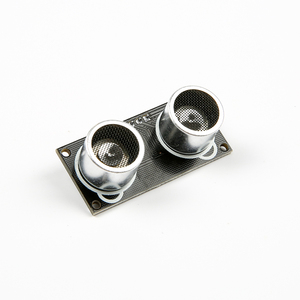

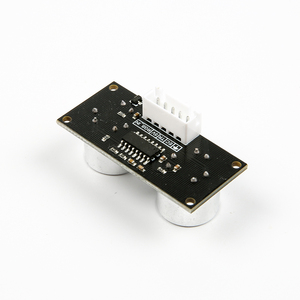

• Módulo de rango ultrasónico: El módulo de rango ultrasónico es un dispositivo especializado que utiliza ondas ultrasónicas para medir distancias con alta precisión. Consiste en un transmisor y un receptor que emiten y reciben pulsos ultrasónicos. El módulo opera enviando un pulso ultrasónico y midiendo el tiempo que tarda en viajar hasta un objeto y regresar. Al calcular el retraso de tiempo, el módulo puede determinar la distancia hasta el objeto detectado. Esto permite mediciones de distancia precisas en diversas aplicaciones, como robótica, automatización y detección de obstáculos.
• Sensor ultrasónico de tiempo de vuelo: Estos sensores están diseñados para medir el tiempo que tarda un pulso ultrasónico en viajar hasta un objeto y regresar. Al calcular el retraso de tiempo, pueden determinar la distancia hasta el objeto con alta precisión. Esta capacidad los hace adecuados para aplicaciones que requieren mediciones de distancia precisas, como automatización industrial, monitoreo de nivel de líquido y detección de objetos. Su fiabilidad y precisión hacen que los sensores de tiempo de vuelo sean esenciales en varios campos.

Especificación y Mantenimiento de la Detección de Obstáculos con Sensores Ultrasónicos

Las especificaciones para los sensores ultrasónicos pueden variar según el modelo y el fabricante del sensor. Aquí hay algunas especificaciones generales para los sensores ultrasónicos:

• Rango de medición: Los sensores ultrasónicos tienen un rango de medición definido que indica las distancias mínimas y máximas a las que pueden detectar obstáculos. El rango de medición puede diferir según el modelo del sensor.
• Frecuencia: Los sensores ultrasónicos utilizan ondas sonoras para detectar objetos. Emite ondas sonoras de alta frecuencia que son inaudibles para los humanos. La frecuencia de las ondas sonoras emitidas puede afectar el rendimiento y las capacidades de detección del sensor.
• Ángulo de detección: Los sensores ultrasónicos tienen un ángulo de detección definido que determina el ancho del haz de sonar emitido por el sensor. El ángulo de detección afecta la sensibilidad y el área de detección del sensor.
• Señal de salida: Los sensores ultrasónicos utilizan diversas señales de salida para comunicarse con otros dispositivos o sistemas. Las señales de salida más comunes incluyen voltaje analógico (por ejemplo, 0-10V), corriente (por ejemplo, 4-20mA) o señales digitales (por ejemplo, comunicación en serie).
• Fuente de alimentación: Los sensores ultrasónicos requieren una fuente de alimentación para funcionar. La tensión y la corriente de la fuente de alimentación especificadas son esenciales para el correcto funcionamiento del sensor.
• Condiciones ambientales: Algunos sensores ultrasónicos están diseñados para soportar condiciones ambientales adversas, como temperaturas extremas, humedad, polvo o moho. Las especificaciones relacionadas con estas condiciones ambientales pueden afectar el rendimiento y la fiabilidad del sensor.
• Tiempo de respuesta: Los sensores ultrasónicos tienen un tiempo de respuesta definido que indica cuán rápido pueden detectar obstáculos y proporcionar señales de salida. Un tiempo de respuesta más corto es crucial para aplicaciones que requieren detección rápida y precisa de obstáculos.
• Tamaño y factor de forma: Los sensores ultrasónicos están disponibles en varios tamaños y factores de forma. El tamaño y el diseño del sensor pueden ser importantes para aplicaciones específicas o requisitos de instalación.

A continuación se presentan algunos requisitos generales de mantenimiento para los sensores ultrasónicos:

• Inspeccionar regularmente los sensores en busca de daños físicos, como grietas o desgaste, y reparar o reemplazar cualquier componente dañado.
• Limpiar las superficies del sensor regularmente para eliminar el polvo, la suciedad o los contaminantes que puedan afectar su rendimiento.
• Seguir las recomendaciones del fabricante para las conexiones eléctricas, incluidas las conexiones adecuadas de suministro de energía y salida de señales.
• Monitorear las condiciones de operación de los sensores, como temperatura, humedad y condiciones ambientales, para garantizar que estén dentro de los límites especificados.
• Comprobar periódicamente el rendimiento del sensor mediante pruebas o mediciones para asegurar que funcionen correctamente y detecten obstáculos con precisión.

Cómo Elegir la Detección de Obstáculos con Sensores Ultrasónicos

Elegir el sensor ultrasónico adecuado para una aplicación específica de detección de obstáculos implica considerar varios factores para garantizar un rendimiento y fiabilidad óptimos. Aquí hay algunos factores clave a tener en cuenta al seleccionar un sensor ultrasónico para la detección de obstáculos:

• Rango de detección: Considere la distancia mínima y máxima a la que se deben detectar los obstáculos. Esto incluye el tamaño, tipo y velocidad de los obstáculos. Seleccione un sensor ultrasónico con un rango de detección que se adapte a los requisitos específicos de la aplicación. Por ejemplo, se puede requerir un rango de detección más largo para vehículos autónomos que deben detectar peatones y obstáculos delante, mientras que un rango más corto puede ser suficiente para robots industriales en un entorno controlado.
• Campo de visión: Considere el ángulo del haz y el área de cobertura del sensor. Un campo de visión más amplio es beneficioso para aplicaciones que requieren una concienciación ambiental integral, como drones que navegan a través de terrenos complejos o robots de entrega que evitan obstáculos en aceras. Sin embargo, puede ser preferible un ángulo de haz más estrecho para una detección precisa de obstáculos en aplicaciones que requieren alta precisión, como robots médicos en entornos hospitalarios. Seleccione un sensor ultrasónico con un campo de visión apropiado para cumplir con los requisitos específicos de la aplicación.
• Condiciones ambientales: Considere las condiciones de operación del entorno donde se desplegará el sensor ultrasónico. Factores como variaciones de temperatura, niveles de humedad y la presencia de polvo o humedad pueden afectar el rendimiento del sensor. Además, el tipo de tecnología del sensor (por ejemplo, piezoeléctrica, capacitiva o basada en MEMS) puede influir en su sensibilidad a las condiciones ambientales. Elija un sensor ultrasónico diseñado específicamente para el entorno operativo previsto para garantizar una detección fiable de obstáculos en diversas condiciones.
• Tamaño y factor de forma: Considere el tamaño y el factor de forma del sensor ultrasónico, especialmente para aplicaciones con limitaciones de espacio o requisitos de montaje específicos. Los sensores miniatura pueden ser adecuados para dispositivos compactos como teléfonos inteligentes o tecnología portátil, mientras que se pueden requerir sensores más grandes para maquinaria industrial o vehículos autónomos. Además, considere las opciones de montaje del sensor (por ejemplo, montado en superficie, a través de orificio o integrado) y su compatibilidad con los requisitos de diseño de la aplicación.
• Integración y compatibilidad: Considere la facilidad de integrar el sensor ultrasónico en los sistemas existentes y su compatibilidad con otros componentes (por ejemplo, microcontroladores, sistemas de adquisición de datos, o interfaces de comunicación). Algunos sensores pueden ofrecer características adicionales como procesamiento de señal interno, interfaces de salida digital (por ejemplo, UART, I2C o SPI) o señales de salida analógica, lo que simplifica la integración y reduce el tiempo de desarrollo. Además, asegúrese de que el sensor ultrasónico sea compatible con el sistema operativo de la aplicación, los protocolos de comunicación y otros componentes de hardware y software.

Cómo Hacerlo Uno Mismo y Reemplazar la Detección de Obstáculos con Sensores Ultrasónicos

A continuación se presentan los pasos fáciles a seguir al reemplazar un sensor ultrasónico:

• Identificar el Sensor Correcto:

  Esto implica seleccionar un sensor que sea compatible con el sistema existente. Esto es importante porque asegura una integración sin problemas. Se deben comparar las especificaciones y las configuraciones de cableado.

• Cortar la Energía:

  Antes de comenzar el proceso de reemplazo, es importante apagar la energía del sistema que está controlado por el sensor ultrasónico. Esto es importante porque previene descargas eléctricas y también evita daños a los componentes del sistema.

• Retirar el Viejo Sensor:

  El viejo sensor debe desconectarse del sistema con cuidado. Esto se hace aflojando el hardware de montaje y luego tirando suavemente. También se deben tomar notas y grabar las conexiones de cableado. Esto se hace para que se puedan usar para instalar correctamente el nuevo sensor.

• Montar el Nuevo Sensor:

  Una vez que se ha retirado el viejo sensor, se debe montar el nuevo sensor. Esto se realiza siguiendo las instrucciones del fabricante. El sensor debe estar montado de forma segura y posicionado con precisión.

• Conectar el Cableado:

  Las conexiones de cableado deben hacerse de acuerdo con las notas grabadas anteriormente. Esto debe hacerse cuidadosamente para asegurar que se realicen las conexiones correctas. Esto ayuda a prevenir malfuncionamientos o incluso daños al sensor.

• Verificar Alineación y Cobertura:

  Una vez que se han conectado los cables, se debe verificar la alineación y cobertura del sensor. Esto se hace para asegurar que funcione como se requiere. También se debe probar la zona de detección para asegurar que sea precisa.

• Encender el Sistema:

  Una vez que el proceso de reemplazo esté completo y se hayan realizado todas las verificaciones, se debe encender el sistema. Esto se hace después de confirmar que todo está en su lugar y las conexiones son correctas.

• Probar el Sensor:

  Después de encender el sistema, se debe probar el sensor para asegurar que esté funcionando correctamente. Esto implica verificar las funciones de detección de obstáculos para asegurar que funcionen como se espera.

Preguntas y Respuestas

Q1: ¿Cómo detecta un sensor ultrasónico los obstáculos?

A1: El sensor ultrasónico emite ondas sonoras que son inaudibles para los humanos. Cuando estas ondas sonoras encuentran un obstáculo, se reflejan de regreso al sensor. Al medir el tiempo que tarda en regresar, el sensor puede determinar la distancia hasta el obstáculo y detectar su presencia.

Q2: ¿Cuáles son las ventajas de los sensores ultrasónicos para la detección de obstáculos?

A2: Los sensores ultrasónicos tienen varias ventajas para la detección de obstáculos. Pueden operar en diversas condiciones de iluminación, no se ven afectados por la luz visible o el color, y pueden detectar obstáculos suaves o transparentes que otros sensores podrían pasar por alto. Además, ofrecen una solución simple y económica para detectar y evitar obstáculos en robótica y otras aplicaciones.

Q3: ¿Pueden los sensores ultrasónicos detectar obstáculos verticalmente?

A3: Sí, los sensores ultrasónicos pueden detectar obstáculos verticalmente. Su cobertura no se limita a la detección horizontal; pueden identificar obstáculos por encima o por debajo del sensor. Sin embargo, la orientación y colocación del sensor son cruciales para optimizar la detección vertical.

Q4: ¿Cuáles son las limitaciones de los sensores ultrasónicos en la detección de obstáculos?

A4: Aunque los sensores ultrasónicos son herramientas valiosas para detectar obstáculos, tienen limitaciones. Pueden tener dificultades para detectar obstáculos muy pequeños que no reflejan significativamente las ondas sonoras. Además, factores ambientales como la temperatura y la humedad pueden afectar el rendimiento del sensor. La proximidad a múltiples obstáculos también puede causar interferencias y reducir la precisión de la detección.

Q5: ¿Pueden los sensores ultrasónicos detectar obstáculos líquidos?

A5: Sí, los sensores ultrasónicos pueden detectar obstáculos líquidos. Las ondas sonoras emitidas se reflejarán en la superficie del líquido, lo que permite medir la distancia y detectar la presencia de obstáculos como agua u otros líquidos. Sin embargo, la respuesta del sensor puede variar según las características del líquido (por ejemplo, agitación superficial).
