Prueba de sensor de velocidad

Tipos de Pruebas de Sensores de Velocidad

Existen dos tipos principales de sensores de velocidad: ópticos y magnéticos.

• Sensores de Velocidad Ópticos

  Los sensores ópticos funcionan detectando cambios en la luz. Tienen diodos emisores de luz (LED) que emiten luz. Cuando un objeto pasa y refleja o interrumpe esa luz, señaliza un cambio. El sensor detecta esta interrupción y sabe que algo se está moviendo. Estos son excelentes para situaciones en las que el contacto directo no es posible o se necesita detección sin contacto.

• Sensores de Velocidad Magnéticos

  Los sensores magnéticos se basan en campos magnéticos y corrientes eléctricas. Tienen bobinas de alambre que crean un campo magnético. Cuando algo se mueve y cambia ese campo magnético, genera una pequeña corriente eléctrica. El sensor detecta este cambio en la corriente y comprende que se está produciendo movimiento. Estos se utilizan en muchas aplicaciones industriales y automotrices donde es necesario el contacto directo con el objeto en movimiento.

Hay varios métodos para probar los sensores de velocidad, que incluyen:

• Prueba con Multímetro

  Un multímetro es un dispositivo de medición eléctrica utilizado para probar sensores de velocidad. Puede medir voltaje, resistencia y corriente en un circuito. Al probar un sensor de velocidad con un multímetro, el mecánico primero verificará las conexiones eléctricas y el cableado para detectar cualquier rotura o contacto suelto. Luego, mientras el vehículo está en marcha, medirán la señal de salida del sensor para ver si coincide con los valores esperados. Si la salida es demasiado baja o está ausente, indica un sensor defectuoso. Este método permite mediciones precisas de las señales eléctricas hacia y desde el sensor, lo que ayuda a identificar cualquier problema.

• Prueba con Osciloscopio

  La prueba con osciloscopio implica el uso de un osciloscopio, un instrumento electrónico especializado que muestra cómo cambian las señales eléctricas con el tiempo. El mecánico conectará el osciloscopio a la señal de salida del sensor de velocidad. Esto les permite ver la forma y la sincronización de la señal en tiempo real. Comparar la señal mostrada con los patrones esperados les indica si el sensor funciona correctamente. Por ejemplo, una señal suave y constante indica un funcionamiento adecuado, mientras que las irregularidades o las caídas en la señal sugieren problemas con el sensor o los componentes relacionados. La prueba con osciloscopio proporciona una vista más detallada del rendimiento del sensor que un multímetro solo.

• Prueba con Herramienta de Escaneo

  Una herramienta de escaneo es un dispositivo electrónico que se conecta al puerto de diagnóstico a bordo (OBD) de un vehículo. Se comunica con los sistemas informáticos del vehículo para recuperar información de diagnóstico. Los mecánicos pueden usar una herramienta de escaneo para monitorear los datos en vivo del sensor de velocidad mientras conducen. Esto les permite ver si el sensor informa una velocidad constante correspondiente al movimiento real del vehículo. Si la velocidad mostrada es errática o falta, indica un problema con el sensor. Además, la herramienta de escaneo puede leer cualquier código de falla relacionado con el sensor de velocidad almacenado en la unidad de control del motor (ECU) del vehículo. Esto ayuda a identificar problemas específicos y reducir las posibles causas. Por ejemplo, un código que indica un "problema de rango del circuito del sensor de velocidad" apunta directamente a un sensor defectuoso o problemas de cableado.

Especificación y mantenimiento de las pruebas de sensores de velocidad

Los sensores de velocidad del vehículo se han convertido en una parte integral de los vehículos modernos. La especificación para la prueba del sensor de velocidad es un poco más técnica. Es importante saber qué hacen los sensores y de qué se componen.

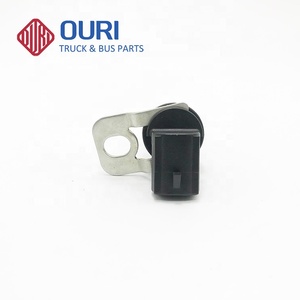

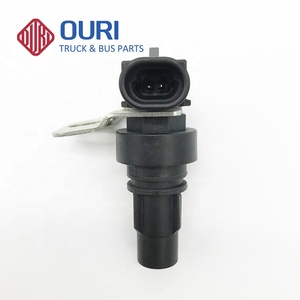

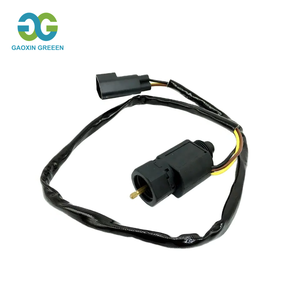

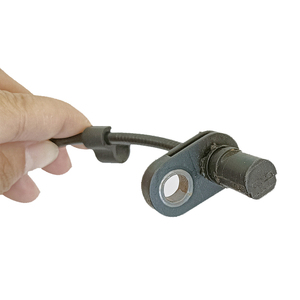

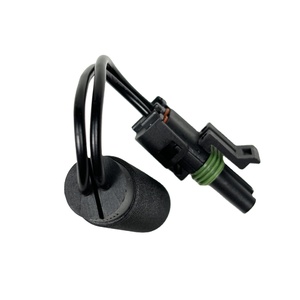

El sensor de velocidad es un componente pequeño, magnético y con carga eléctrica de la transmisión del vehículo que controla qué tan rápido se mueve el automóvil. Rastrea la rotación de los engranajes de la transmisión y envía esa información a la Unidad de Control del Motor (ECU) o al grupo de indicadores. Utiliza una señal de voltaje que cambia con el campo magnético del sensor, lo que indica la velocidad. El cambio en el campo magnético del sensor refleja la rotación del engranaje del sensor, que la ECU interpreta como la velocidad del vehículo. Esta información ayuda a la computadora del automóvil y al conductor a saber qué tan rápido va el vehículo.

• Fuente de alimentación: El sensor de velocidad del vehículo obtiene su energía del sistema eléctrico del automóvil. Requiere una fuente de alimentación de voltaje constante de la ECU o del sistema de distribución de energía del vehículo para funcionar. Esta fuente de alimentación alimenta los circuitos internos del sensor y permite el procesamiento de señales.
• Salida de señal: El sensor de velocidad genera una señal de salida que se envía a los sistemas de control del vehículo o pantallas. Dependiendo del tipo de sensor, esto podría ser una señal de voltaje analógico, una señal de pulso digital o una señal de frecuencia. La señal de salida transmite información sobre la velocidad del vehículo y es interpretada por otros sistemas para el monitoreo y el control.
• Conexión a tierra: Al igual que otros componentes electrónicos del vehículo, los sensores de velocidad necesitan una conexión a tierra confiable. Esta conexión a tierra proporciona un punto de referencia para el procesamiento de señales y la reducción de ruido. Garantiza un funcionamiento preciso y estable del sensor y su comunicación con otros sistemas.

Mantener el sensor de velocidad es importante para el rendimiento y la seguridad del vehículo. Aquí hay algunos consejos para mantener el sensor en buen estado:

• Mantener el sensor limpio: La suciedad, la grasa y otros contaminantes pueden afectar el funcionamiento del sensor de velocidad. Revise el sensor regularmente y límpielo con un paño suave o un cepillo, especialmente si conduce en condiciones polvorientas o sucias.
• Evitar fugas de aceite: Las fugas de aceite del motor o la transmisión pueden dañar el sensor de velocidad con el tiempo. Revise regularmente el área del sensor para detectar manchas de aceite o humedad. Si hay fugas de aceite, repárelas lo antes posible para evitar daños adicionales al sensor.
• Proteger el mazo de cables: El mazo de cables conecta el sensor de velocidad a la unidad de control del motor (ECU). Manténgalo a salvo de daños físicos, calor u objetos afilados. Un mazo de cables dañado puede interrumpir la señal entre el sensor y la ECU, provocando lecturas de velocidad inexactas.
• Monitorear la salida de señal: Si tiene un escáner OBD-II, puede realizar pruebas de sensores de velocidad. Es una forma rápida y sencilla de comprobar el estado del sensor. Mientras el automóvil está en marcha, observe los datos en vivo. Debería poder ver las lecturas de velocidad en tiempo real. Si las lecturas son erráticas o no coinciden con la velocidad real, podría haber un problema con el sensor.
• Verificar la fuente de alimentación: El sensor de velocidad necesita una fuente de alimentación constante del sistema eléctrico del vehículo. Si nota algún problema eléctrico o luces de advertencia en el tablero, podría afectar el funcionamiento del sensor. Lleve el vehículo a un mecánico calificado para que revise el sistema eléctrico y la fuente de alimentación del sensor de velocidad.

Cómo elegir pruebas de sensores de velocidad

Elegir el equipo de prueba de sensores de velocidad adecuado es crucial para garantizar datos precisos y confiables. Aquí hay algunos factores clave a considerar:

• Tipo de sensor de velocidad

  Considere el tipo de sensor de velocidad que se utiliza en los vehículos o equipos que se están dando servicio. Los diferentes sensores (por ejemplo, magnéticos, de efecto Hall, ópticos) requieren diferentes métodos y equipos de prueba.

• Herramienta de prueba de sensores

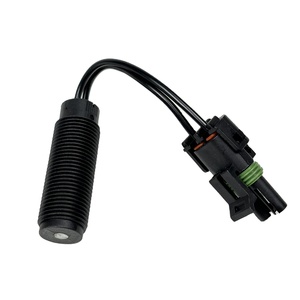

  Los sensores de velocidad de inducción magnética utilizan un campo magnético cambiante para generar una señal de voltaje. Un multímetro puede medir la salida de voltaje mientras el sensor está siendo inducido con un imán o una pieza de metal en movimiento. Un osciloscopio puede proporcionar una representación visual de las formas de onda de la señal.

• Sensores de velocidad de efecto Hall

  Estos sensores utilizan un campo magnético cambiante para alterar una corriente eléctrica, produciendo una señal de voltaje. Un multímetro puede medir la salida de corriente mientras un imán se mueve hacia el sensor. Un osciloscopio puede mostrar los cambios en la señal de corriente.

• Sensores de velocidad de reluctancia variable

  Estos sensores cambian la impedancia (resistencia al flujo eléctrico) en respuesta a un campo magnético cambiante. Un medidor de impedancia especializado puede medir continuamente la resistencia cambiante a medida que cambia el campo magnético.

• Tipo de salida

  Considere el tipo de salida del sensor de velocidad. Algunos sensores proporcionan una señal digital (activado/desactivado), mientras que otros producen una señal analógica (voltaje variable). Asegúrese de que el equipo de prueba pueda medir el tipo de salida que está produciendo el sensor.

• Precisión y exactitud

  Elija un equipo que sea lo suficientemente preciso y exacto para las aplicaciones previstas. Los instrumentos de alta calidad proporcionarán mediciones confiables con el tiempo.

• Facilidad de uso

  Considere la facilidad de uso del equipo de prueba. Características como pantallas claras, controles intuitivos y diseños ergonómicos pueden simplificar los procedimientos de prueba y mejorar la eficiencia.

• Portabilidad

  Si las pruebas de sensores de velocidad deben realizarse en el campo o en diferentes ubicaciones, considere la portabilidad del equipo. Los dispositivos compactos, livianos y que funcionan con batería son más convenientes para las pruebas sobre la marcha.

• Características adicionales

  Algunos equipos de prueba de sensores de velocidad pueden ofrecer características adicionales que pueden mejorar las capacidades de prueba. Algunos ejemplos incluyen el registro de datos para su análisis posterior, interfaces de comunicación para conectarse a computadoras o herramientas de diagnóstico, y parámetros de prueba programables.

• Capacitación y apoyo

  Considere la disponibilidad de capacitación y soporte técnico para el equipo de prueba de sensores de velocidad elegido. Algunos fabricantes ofrecen materiales de instrucción, recursos en línea y soporte al cliente para ayudar a los usuarios a utilizar el equipo de manera efectiva.

Cómo hacer bricolaje y reemplazar las pruebas de sensores de velocidad

Las pruebas de sensores de velocidad son un proceso relativamente sencillo. Con un multímetro digital, puede verificar la salida de voltaje del sensor para ver si funciona correctamente. Como se mencionó anteriormente, el procedimiento es bastante fácil. Estos son los pasos:

• Debe ubicar el cable del sensor de velocidad, que generalmente se encuentra en la transmisión o la carcasa del eje trasero. Después de eso, debe conectar el conector y usar un multímetro digital para medir la salida de voltaje. El voltaje esperado debe estar entre 0.5 y 2.0 voltios CA.
• Si la salida es significativamente menor que este rango, puede indicar un sensor defectuoso que necesita ser reemplazado. Sin embargo, si la salida de voltaje está dentro del rango, el sensor de velocidad del vehículo está funcionando correctamente.
• Además, puede usar un osciloscopio para ver la señal de frecuencia que proviene del sensor de velocidad. Este método proporciona un análisis más detallado del rendimiento del sensor.
• Para usar un osciloscopio para pruebas de sensores de velocidad, conecte las sondas del osciloscopio al cable de señal del sensor y a tierra. Luego, observe la forma de onda en la pantalla mientras el vehículo está en movimiento. La forma de onda debe ser una onda cuadrada con picos y valles claros que indiquen cambios en el voltaje correspondientes a cambios en la velocidad.
• Si la forma de onda es irregular o inexistente, puede indicar un problema con el sensor o el cableado que requiere una investigación adicional.
• Antes de probar, asegúrese de que el vehículo esté en un entorno seguro donde se pueda probar sin tráfico u otros peligros.
• Asegúrese de que el sensor que se está probando sea adecuado para la marca y modelo del vehículo.
• Cuando trabaje con componentes eléctricos, tenga cuidado de evitar cortocircuitos o daños en el cableado.

Siga siempre los procedimientos de seguridad y las instrucciones del fabricante al probar los sensores de velocidad.

Reemplazar un sensor de velocidad es un proceso relativamente sencillo que se puede hacer con herramientas manuales básicas. Estos son los pasos:

• 1. Primero, asegúrese de que el vehículo esté en un lugar seguro y desconecte la batería.
• 2. Ubique el sensor de velocidad, que generalmente se encuentra en la transmisión o la carcasa del eje.
• 3. Retire el conector eléctrico del sensor.
• 4. Desatornille el sensor de su ubicación de montaje usando una llave de tubo.
• 5. Limpie la superficie de montaje para eliminar cualquier residuo o material de junta.
• 6. Aplique una ligera capa de grasa a la junta tórica o junta del nuevo sensor.
• 7. Inserte con cuidado el nuevo sensor en su ubicación de montaje, teniendo cuidado de no dañar la junta tórica o la junta.
• 8. Apriete los tornillos de montaje del sensor hasta las especificaciones de par del fabricante.
• 9. Vuelva a conectar el conector eléctrico al sensor.
• 10. Vuelva a conectar la batería e inicie el vehículo para asegurarse de que el sensor funcione correctamente.

Preguntas y respuestas

P1: ¿Qué es un sensor de velocidad?

A1: Un sensor de velocidad es un dispositivo que se utiliza para determinar la velocidad de un componente giratorio en un vehículo. El sensor de velocidad de la transmisión mide la velocidad de los engranajes de la transmisión, mientras que los sensores de velocidad de las ruedas controlan la rotación de las ruedas.

P2: ¿Por qué es importante el sensor de velocidad en un vehículo?

A2: El sensor de velocidad es crucial para la medición de la velocidad del vehículo, el control preciso de la transmisión y los sistemas de seguridad como el ABS. Garantiza que el motor funcione de manera eficiente y que el vehículo funcione de manera óptima.

P3: ¿Qué problemas pueden ocurrir si el sensor de velocidad es defectuoso?

A3: Los sensores de velocidad defectuosos pueden provocar lecturas erráticas del velocímetro, problemas de cambio de transmisión y reducción del rendimiento del motor. También puede afectar los sistemas de seguridad, aumentando el riesgo de accidentes.

P4: ¿Cómo saber si un sensor de velocidad está defectuoso?

A4: Los signos comunes de un sensor de velocidad defectuoso incluyen lecturas inconsistentes del velocímetro, dificultad para cambiar la transmisión y un rendimiento deficiente del motor. Las pruebas de sensores de velocidad de bricolaje pueden ayudar a identificar estos problemas.

P5: ¿Se puede probar un sensor de velocidad sin quitarlo?

A5: Sí, los multímetros digitales para pruebas de sensores de velocidad miden señales eléctricas sin quitar el sensor del vehículo. Este método no intrusivo ahorra tiempo y evita posibles daños al sensor.
