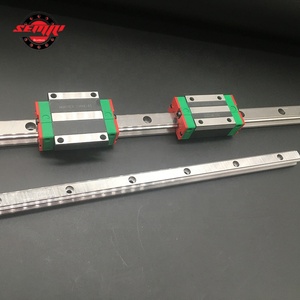

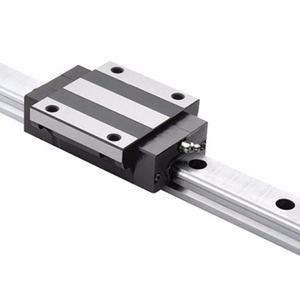

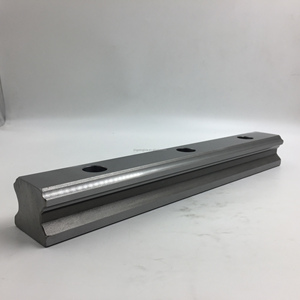

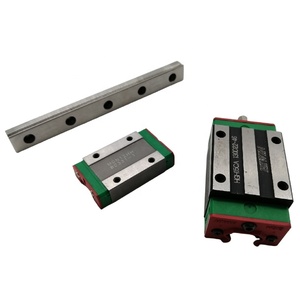

Raíl de guía lineal de precisión

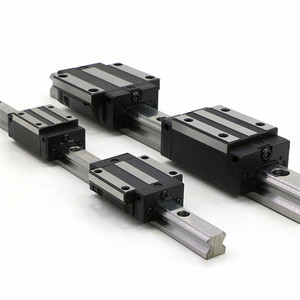

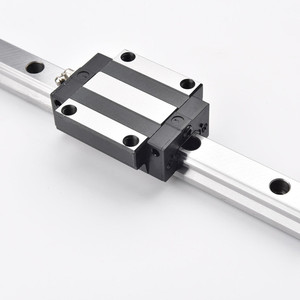

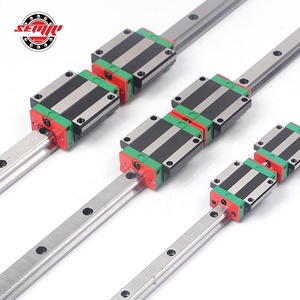

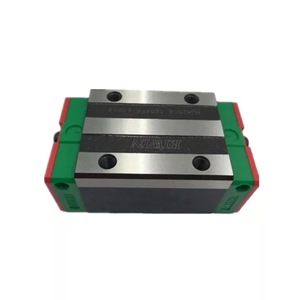

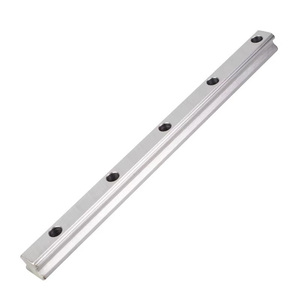

Tipos de rieles de guía lineal de precisión

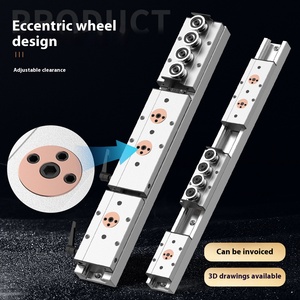

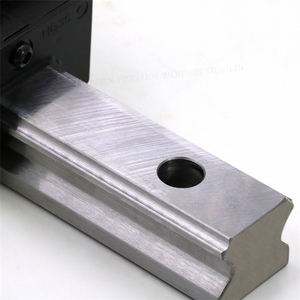

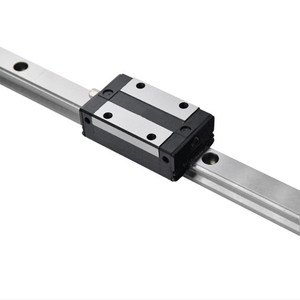

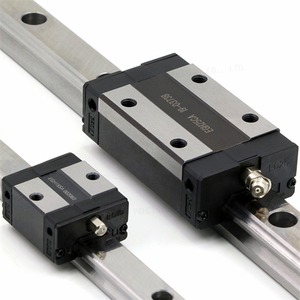

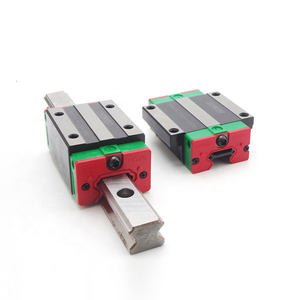

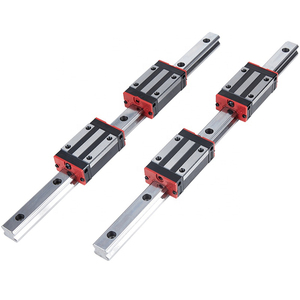

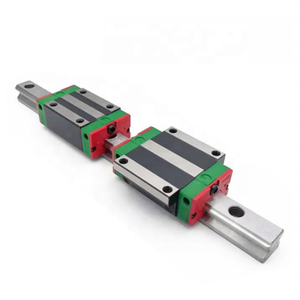

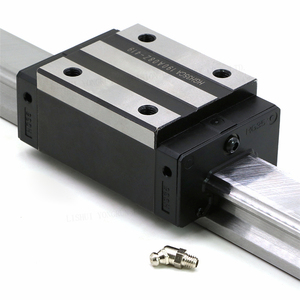

El riel de guía lineal presenta un sistema de soporte mecánico que permite el movimiento y alinea los elementos que se desplazan a lo largo de una trayectoria designada. El riel de guía lineal a menudo se combina con un deslizador o carro para facilitar el movimiento lineal con mínima fricción y alta precisión. Con el sistema de guía lineal, existe la posibilidad de diversas aplicaciones de movimiento lineal en una gran cantidad de industrias. El riel de guía lineal se puede acoplar a un deslizador o incluso a un motor para mejorar el movimiento lineal al tiempo que reduce la fricción. Con los rieles de guía lineal de precisión, el sistema proporciona numerosos sistemas de soporte mecánico para diferentes aplicaciones de movimiento lineal.

Los rieles de guía lineal de precisión son piezas de máquina ampliamente utilizadas en áreas industriales y talleres. Sin embargo, existen diferentes variaciones. A continuación, se presentan algunos de los tipos comunes de rieles de guía lineal:

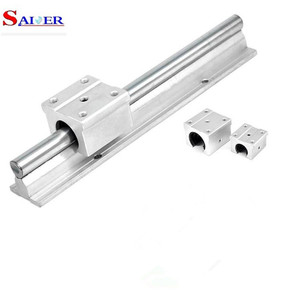

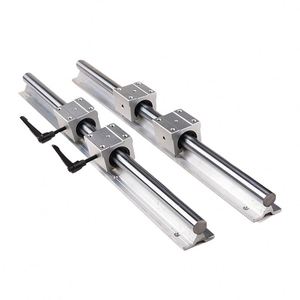

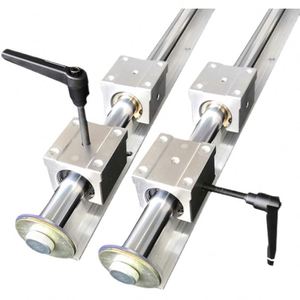

• Guías lineales Hoidal

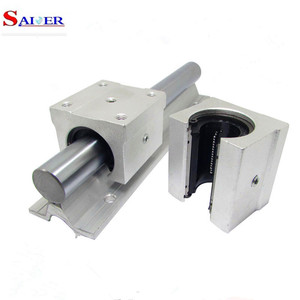

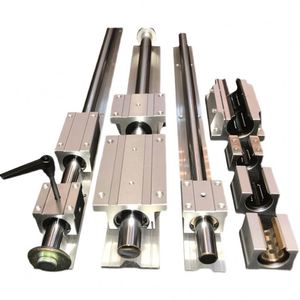

  Las guías lineales Hoidal vienen con un riel cilíndrico con accionamiento por bola. La variante aquí ofrece un diseño flexible, lo que significa que los usuarios pueden lograr un sistema de movimiento de un solo plano a través de la concentricidad del riel y el cuerpo.

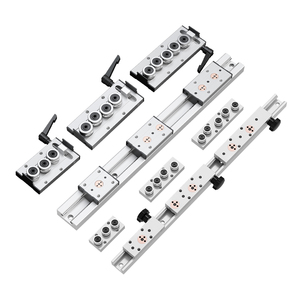

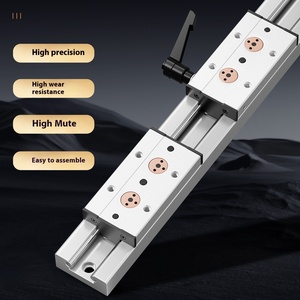

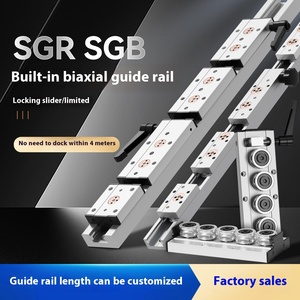

• Rieles de guía de rodillos cruzados

  Los rieles de guía lineal de rodillos cruzados utilizan un diseño único para ofrecer una alta capacidad de carga y rigidez torsional a pesar de sus dimensiones compactas. La guía de rodillos cruzados posiciona los rodillos perpendicularmente entre sí, lo que crea un movimiento recto con mínima fricción. Esta característica es ideal para aplicaciones de precisión como dispositivos de medición, instrumentos ópticos y maquinaria CNC.

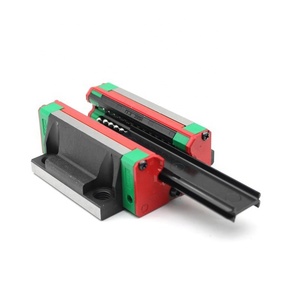

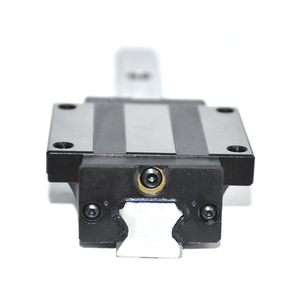

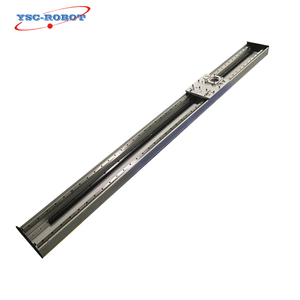

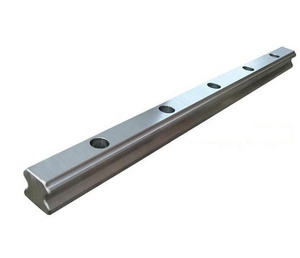

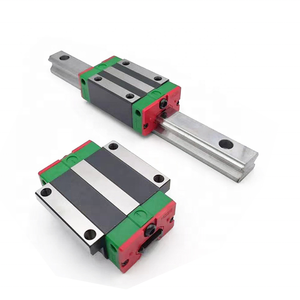

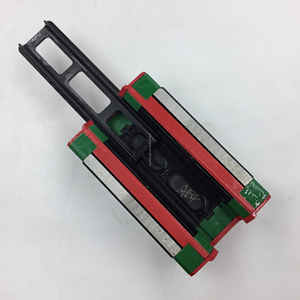

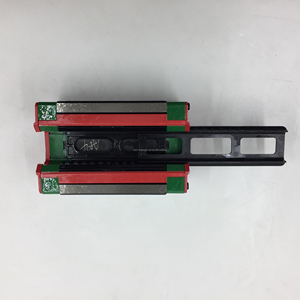

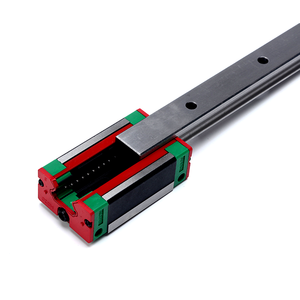

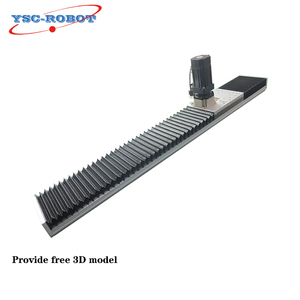

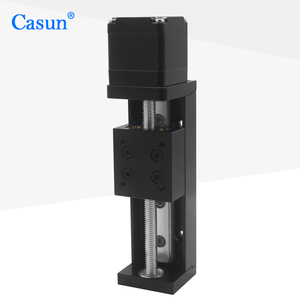

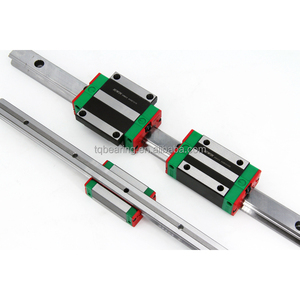

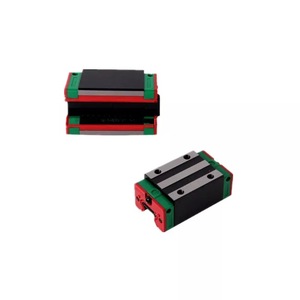

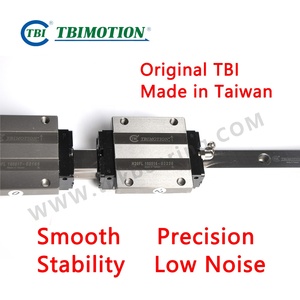

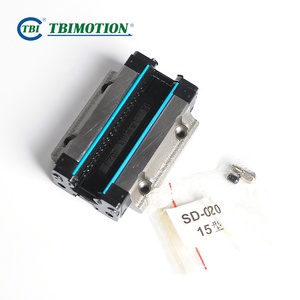

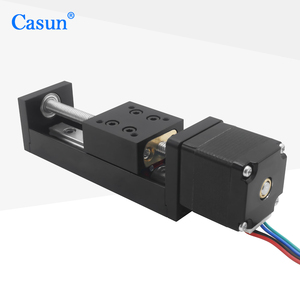

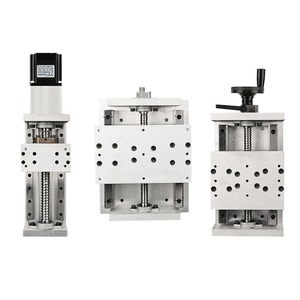

• Rieles de módulo lineal de bolas

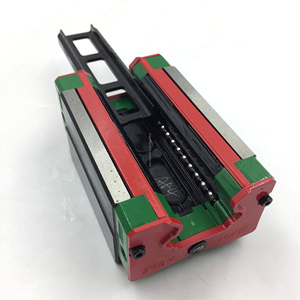

  Por lo general, los rieles de guía lineal de bolas utilizan una fila de bolas que ofrecen un movimiento de rodadura de baja fricción para crear un movimiento lineal suave. Los rieles de guía lineal de bolas generalmente están soportados por el marco externo. Son excelentes para aplicaciones que requieren movimientos rápidos y precisos. Estos modelos se pueden utilizar en conjunto o aislados con una caja de cambios para lograr diferentes tipos de dinámica y cinemática.

• Guías lineales en miniatura

  Los rieles de guía lineal en miniatura permiten a los usuarios lograr un control preciso del movimiento y una alta capacidad de carga en aplicaciones de bajo espacio. Esta opción de riel de guía es popular para tareas en la industria de la automatización y la robótica donde hay espacios limitados para los componentes.

Especificaciones y mantenimiento de los rieles de guía lineal de precisión

Especificaciones

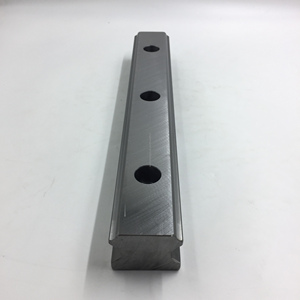

• Longitud y ancho: Típicamente, el ancho de los rieles de precisión varía de 12 a 65 mm, mientras que la longitud varía de 100 mm a 2.000 mm o más. La longitud y el ancho específicos dependen de la aplicación.
• Capacidad de carga: Para los rieles de guía lineal con diferentes tipos de capacidad de carga, la capacidad de carga real también varía según su longitud y ancho. Generalmente, la capacidad de carga varía de 90 kg a 5250 kg para diferentes rieles de guía lineal de precisión.
• Velocidad de desplazamiento: La velocidad de movimiento de los rieles de guía lineal está principalmente entre 0,3 m/s y 3 m/s en condiciones normales de funcionamiento. Sin embargo, con la ayuda de una fuerza motriz externa, la velocidad puede alcanzar más de 10 m/s. Al mismo tiempo, algunos rieles de guía pueden soportar una alta velocidad de desplazamiento, pero se debe tener en cuenta su estabilidad dinámica.
• Temperatura de funcionamiento: La temperatura de funcionamiento de los rieles de guía lineal de precisión varía principalmente de -20 °C a 80 °C. Sin embargo, pueden permanecer funcionales en entornos de -40 °C a 120 °C si los materiales y los fluidos lubricantes utilizados son adecuados.

Mantenimiento

• Limpieza: Lo primero es limpiar el polvo y la suciedad de los rieles de guía lineal utilizando un cepillo o una aspiradora. Es mejor usar solventes de limpieza como el alcohol para descontaminar el aceite y otras impurezas resistentes. El polvo y la suciedad en los deslizadores deben limpiarse simultáneamente.
• Lubricación: Los lubricantes se utilizan principalmente para reducir la fricción y el desgaste. Además, pueden evitar que las impurezas invadan y facilitar la expulsión de las impurezas formando películas de aceite. De esta manera, pueden garantizar la precisión y la suavidad del movimiento lineal. Aplique una cantidad adecuada de aceite lubricante o grasa a los rieles de guía o los deslizadores para mantener los rieles de guía lineal correctamente lubricados.
• Inspección: Inspeccione regularmente los rieles de guía lineal en busca de óxido, corrosión o daños. Si se encuentra algún problema con ellos, tome medidas inmediatas como la reparación o el reemplazo para evitar posibles fallas y riesgos de seguridad.
• Alineación: Verifique regularmente la alineación de los rieles de guía lineal para asegurarse de que estén en la posición correcta. Si se encuentra desalineación, ajuste adecuadamente los componentes de fijación para alinearlos nuevamente. Los rieles de guía lineal pueden sufrir alguna deformación debido al uso prolongado. Verifique y restaure regularmente, ajustando la posición para garantizar su linealidad precisa.
• Mantener una precarga y rigidez adecuadas es crucial para la estabilidad y el posicionamiento preciso del sistema de movimiento lineal. Verifique regularmente el apriete rápido y la precarga de los rieles de guía lineal para asegurarse de que estén en las condiciones adecuadas y ajústelos a los valores especificados según sea necesario después de un período de uso.

Escenarios de los rieles de guía lineal de precisión

Los rieles de guía lineal de precisión juegan un papel crucial en los robots quirúrgicos y los componentes de automatización. Estos son algunos escenarios donde se utilizan los rieles de guía lineal de precisión.

• Riel de guía lineal de precisión en robots quirúrgicos

  Los robots quirúrgicos requieren sistemas de guía precisos para sus brazos robóticos. Estos brazos realizan tareas delicadas como hacer incisiones, suturar o alterar tejidos. La precisión de los rieles de guía lineal asegura que los brazos robóticos respondan con precisión a las órdenes del cirujano. También les ayuda a realizar movimientos precisos con alta precisión y confiabilidad. Además, algunas cirugías mínimamente invasivas requieren guías lineales compactas con un diseño liviano para una operación sin problemas y fácil maniobrabilidad.

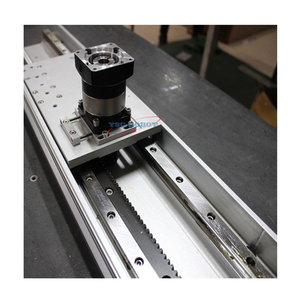

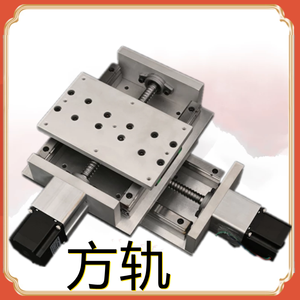

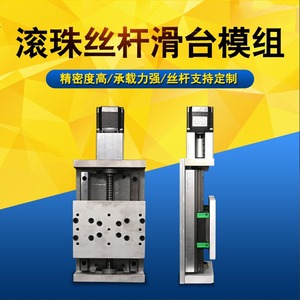

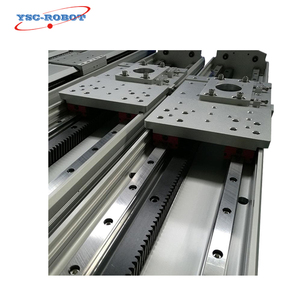

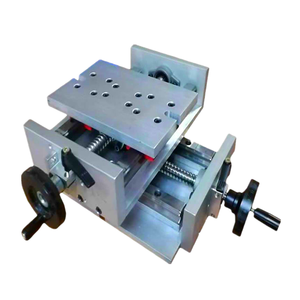

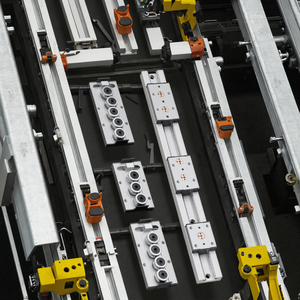

• Componentes de automatización

  En la automatización industrial, los rieles de precisión lineal se utilizan en máquinas como máquinas CNC, impresoras 3D y mecanismos de recogida y colocación. Por ejemplo, las impresoras 3D dependen de los rieles de guía lineal para sus vigas transversales y soportes verticales. El eje Y de las fresadoras CNC también comprende rieles de guía lineal que permiten a la máquina crear cortes de alta precisión y réplicas excelentes de los modelos ideales. Así es como las máquinas de automatización logran un movimiento de alta velocidad con excelente estabilidad.

• Sector automotriz

  Los vehículos que tienen componentes móviles como capó, maletero, válvulas de aceleración y ventanas utilizan guías de deslizamiento lineal de precisión. Estas guías ofrecen el soporte esencial y el movimiento suave para que los componentes se muevan libremente y fácilmente al abrirse o cerrarse. Son altamente funcionales en dispositivos de acoplamiento para cambiadores de marchas y válvulas de aceleración. En los vehículos eléctricos, las guías lineales miniaturizadas soportan la estrecha tolerancia y el movimiento suave de los elementos ópticos en las unidades LiDAR.

• Aeroespacial

  La fabricación de motores de avión requiere rieles de guía lineal de precisión para fijar componentes y mover herramientas de ensamblaje con precisión. Lo mismo se aplica a otros sistemas y piezas aeroespaciales complejos donde se necesita un mecanizado, ensamblaje o mantenimiento precisos. Los rieles de guía lineal también proporcionan el soporte necesario y el movimiento suave al abrir y cerrar las escotillas y mover los componentes en la nave espacial del satélite.

Cómo elegir los rieles de guía lineal de precisión adecuados

Al elegir un sistema de riel de guía de movimiento lineal, hay varios factores que debe tener en cuenta, todos los cuales afectan el rendimiento y, en última instancia, la idoneidad de la aplicación.

• Capacidad de carga y rigidez al momento

  Calcule las cargas (estáticas y dinámicas) generadas durante la aplicación o el trabajo presente. Esto generalmente implica analizar el sistema para determinar con qué masa tendrá que trabajar la guía lineal, así como la cantidad de fuerza que se le aplicará cuando esté en movimiento. No olvide tener en cuenta las fuerzas de aceleración y desaceleración. Una vez que se hayan calculado todas las fuerzas, seleccione la guía lineal que tenga una capacidad de carga superior a la fuerza calculada. Considere el uso de un factor de seguridad para guiar los cálculos.

• Tipo de guía

  Recuerde los requisitos de la aplicación y los parámetros de trabajo presentes. Tome nota de la dirección del movimiento en el sistema y el nivel de precisión requerido. Además, considere las limitaciones espaciales y el presupuesto máximo. Teniendo en cuenta todos estos puntos, seleccione un tipo de guía lineal que se ajuste al sistema en el que se utilizará.

• Tamaño adecuado para la aplicación

  Al analizar las cargas y los momentos presentes, tome nota de la rigidez a la flexión y a la torsión también necesaria para el soporte. Mientras que la capacidad de carga se refiere a la masa que una guía puede soportar y manejar, la rigidez a la flexión y a la torsión tiene que ver con la deflexión bajo fuerza. Encuentre una guía de movimiento lineal que pueda manejar las fuerzas de flexión y torsión presentes en la aplicación sin afectar indebidamente su funcionamiento y precisión.

• Presupuesto

  Las guías lineales de precisión pueden ser muy caras dependiendo del tamaño, la carga y el material. Opte por la que se adapta al trabajo en cuestión e intente ceñirse al presupuesto. Si los factores mencionados anteriormente apuntan hacia una opción más costosa, haga una argumentación más sólida a su favor en futuras presentaciones a la gerencia.

Preguntas frecuentes

P1: ¿Qué aplicaciones industriales utilizan rieles de guía lineal?

A1: Los rieles de guía lineal permiten el movimiento en muchas industrias. El sector de las máquinas herramienta los utiliza ampliamente para el corte y la fabricación precisos. La robótica se basa en guías lineales para movimientos y posicionamiento precisos de las articulaciones. Los sistemas de automatización utilizan guías para una manipulación eficiente de materiales, como las cintas transportadoras. El equipo médico los utiliza en dispositivos que requieren precisión, como las máquinas de rayos X. La industria aeroespacial utiliza rieles lineales en las líneas de montaje de aeronaves, mientras que el fabricante de microscopios electrónicos los incorpora para ensamblar microscopios electrónicos.

P2: ¿En qué se diferencian los rieles de guía lineal de las guías regulares?

A2: Los rieles de guía lineal proporcionan un movimiento preciso en línea recta, a menudo utilizados en máquinas que requieren alta precisión, mientras que las guías regulares pueden permitir el movimiento de rotación o lineal y se utilizan en una gama más amplia de aplicaciones. Los rieles de guía lineal suelen estar diseñados para manejar cargas más pesadas y ofrecen mayor precisión que las guías regulares.

P3: ¿Cómo mantienen los rieles de guía su precisión con el tiempo?

A3: Los rieles de guía lineal de precisión mantienen su precisión con el tiempo mediante un mantenimiento regular, una instalación adecuada y una selección de acuerdo con la carga y la velocidad de la aplicación. Los usuarios deben considerar el programa de mantenimiento para las guías, teniendo en cuenta factores como el entorno de funcionamiento y la lubricación.

P4: ¿Se pueden acortar los rieles de guía lineal?

A4: Los rieles de guía lineal no deben acortarse, ya que esto podría afectar su rendimiento y capacidad de carga. Si se requiere una longitud específica, se debe contactar a los fabricantes para que produzcan el tamaño deseado.
