Raíl guía lineal de baja precisión de ensamblaje

Tipos de rieles de guía lineal de baja precisión de ensamblaje

El riel de guía lineal de baja precisión de ensamblaje es un componente que soporta una parte móvil de una máquina. Hay diferentes tipos de rieles de guía lineal, y cada uno permite que una máquina se mueva de una manera particular.

• Guías lineales deslizantes: Un sistema básico está hecho de un riel y una parte deslizante llamada carro. El carro se mueve a lo largo del riel y se desliza suavemente sin fricción. La posición del riel determina la dirección del movimiento. Una ventaja es que los requisitos de precisión de ensamblaje son bajos.

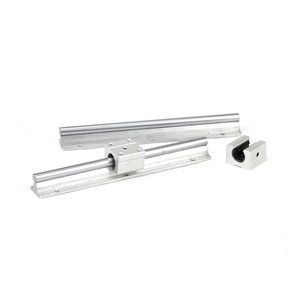

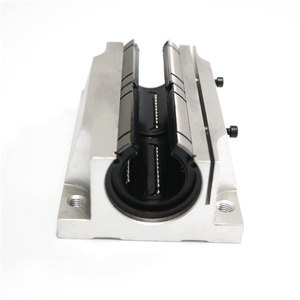

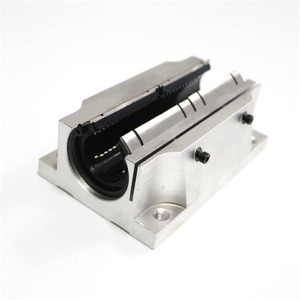

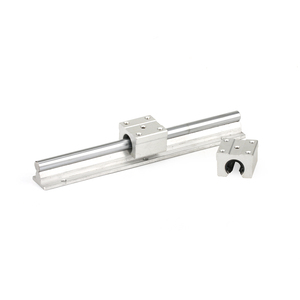

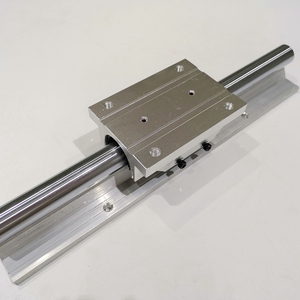

• Guías lineales de riel redondo: Consisten en rieles con varillas. Las varillas funcionan como una pista circular para los rodamientos del carro. Los movimientos con este diseño son fáciles y proporcionan una precisión adecuada. Las guías de riel redondo también tienen una baja precisión de ensamblaje, ya que las guías pueden funcionar con múltiples combinaciones de rieles y carros.
• Guías lineales de riel angular: También conocidas como guías en V. Poseen una ranura en forma de "V" cortada en el riel. El canal ranurado se desplaza sobre ruedas o rodillos coincidentes. Los rieles de guía angulares son asequibles y proporcionan una baja precisión de ensamblaje similar a las guías de riel deslizante y redondo.

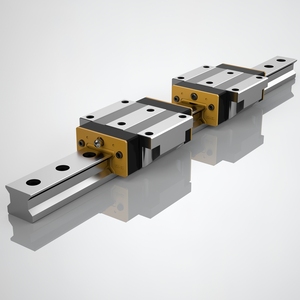

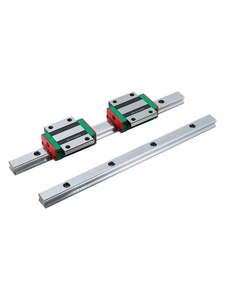

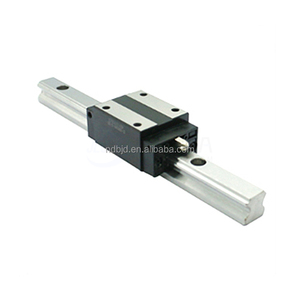

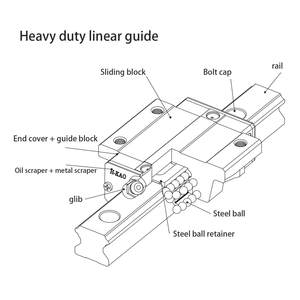

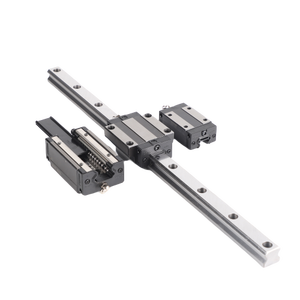

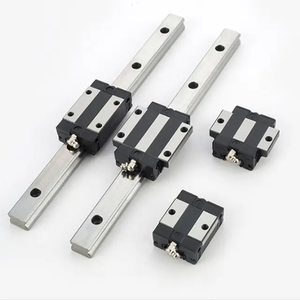

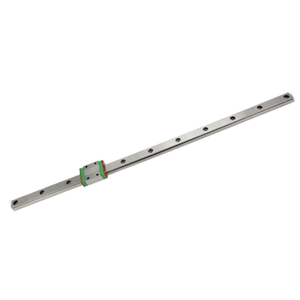

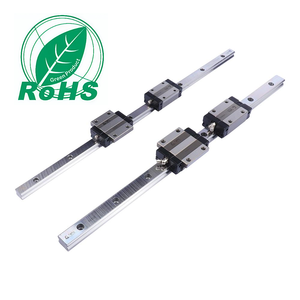

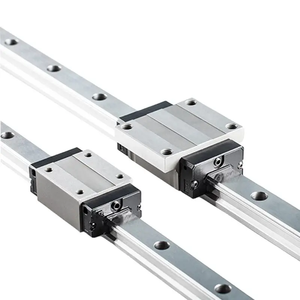

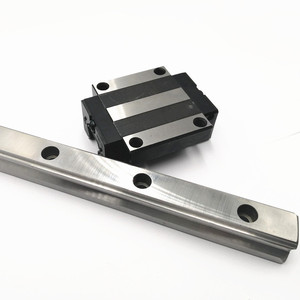

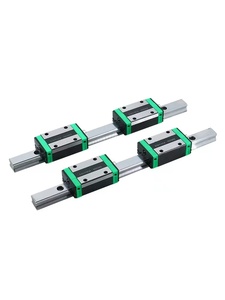

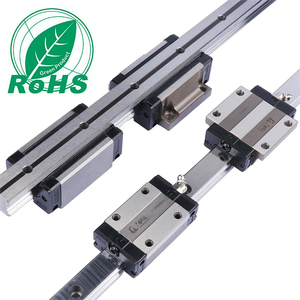

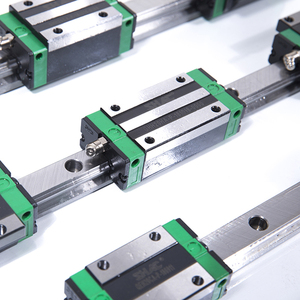

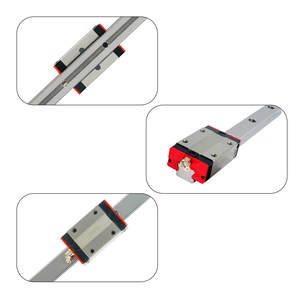

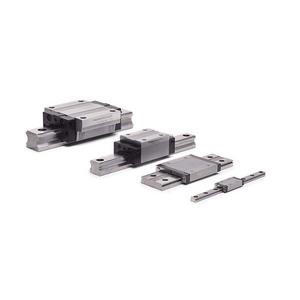

• Rieles de guía lineal de perfil: Ofrecen alta rigidez y capacidad de carga debido a su amplia área de contacto. Normalmente incluyen rodamientos de bolas o rodillos de recirculación, que proporcionan un movimiento más suave y una mayor precisión en comparación con los diseños más simples, como las guías deslizantes. Además, pueden manejar cargas y capacidades de momento más altas.

Especificación y mantenimiento de rieles de guía lineal de baja precisión de ensamblaje

Especificación

• Ancho

  Como la altura total y el peso del riel de guía lineal, el ancho se vuelve esencial al ensamblar un dispositivo o parte de una máquina. Un ancho excesivamente grande puede interrumpir la organización espacial, mientras que un diseño estrecho podría comprometer la estabilidad y el soporte.

• Agujeros preperforados

  Ciertos rieles de guía lineal incluirán agujeros preperforados para tornillos o pernos para permitir una fijación sencilla a otras superficies o componentes. Al utilizar agujeros preperforados, las personas pueden ahorrar tiempo en la medición y el taladrado, así como mejorar la estabilidad y precisión del riel de guía mediante una alineación fácil. Esta característica es particularmente beneficiosa para los rieles de guía lineal que se requieren en un ensamblaje o construcción rápidos.

• Peso

  El peso de un riel de guía lineal es significativo, ya que afecta el peso total de la máquina o dispositivo en el que está incorporado. Los rieles de guía lineal de bajo peso mejoran la versatilidad, reducen el gasto de energía durante el funcionamiento y simplifican la instalación. Al elegir rieles de bajo peso, se puede hacer un uso más eficiente del espacio y los recursos. Sin embargo, es esencial asegurarse de que se mantenga una capacidad de carga adecuada.

• Material

  Los materiales utilizados en la fabricación de rieles de guía lineal juegan un papel integral en la determinación de la durabilidad, el rendimiento y el costo de las guías. La elección del material para un riel de guía lineal influye profundamente en su durabilidad, rendimiento y rentabilidad. Un material comúnmente utilizado en aplicaciones industriales y de ingeniería es la aleación de aluminio, conocida por su ligereza, resistencia a la corrosión y buenas características de resistencia.

• Longitud

  La longitud de un riel de guía lineal de baja precisión de ensamblaje afecta el rango de desplazamiento que proporciona. También afecta las dimensiones y la compatibilidad de los dispositivos en los que está incorporado.

Mantenimiento

Los rieles de guía lineal de baja precisión tienen un bajo ensamblaje, lo que reduce la necesidad de mantenimiento. No obstante, son necesarias inspecciones periódicas para identificar cualquier signo temprano de daño, como ruidos inusuales, juego o agarrotamiento. Abordar rápidamente cualquier problema encontrado para evitar daños mayores. Mantenga las guías limpias y libres de residuos, polvo y contaminantes. Aplique un lubricante adecuado a la guía lineal y su riel de soporte.

Escenarios de rieles de guía lineal de baja precisión de ensamblaje

Los rieles de guía lineal se utilizan a menudo en maquinaria y equipos industriales para lograr un movimiento lineal y un posicionamiento precisos. Algunos escenarios de aplicación comunes incluyen los siguientes:

• Utillajes y dispositivos de fijación: Los rieles de guía lineal de baja precisión pueden crear utillajes y dispositivos de fijación para la carpintería, la soldadura, el ensamblaje o la inspección. Estas guías pueden proporcionar brazos deslizantes o mecanismos de sujeción que ayudan a posicionar las piezas de trabajo con precisión.
• Estaciones de trabajo automatizadas: Las guías lineales de baja precisión se pueden utilizar en estaciones de trabajo o celdas automatizadas sensibles al coste. Si bien la alta precisión es ideal, las guías de menor precisión aún pueden admitir tareas de automatización sin introducir errores sustanciales.
• Educación y creación de prototipos: Las guías lineales de baja precisión son económicas para entornos educativos o esfuerzos de creación de prototipos. Los instructores pueden emplearlos para enseñar los principios fundamentales de la automatización y la robótica sin necesidad de componentes de alta precisión costosos.
• Sistemas de manipulación: Los rieles de guía lineal de baja precisión de ensamblaje se pueden aplicar a sistemas de manipulación, lo que da como resultado soluciones de bajo coste. Aunque la precisión es baja, es adecuada para operaciones de recogida y colocación donde no es necesaria una alta precisión.
• Operaciones de mecanizado en bruto: Estos rieles de guía lineal establecen maquinaria que realiza operaciones de mecanizado en bruto que implican tolerancias más bajas. Las guías de baja precisión pueden ser suficientes para los pasos de procesamiento preliminar seguidos de cerca por otros más precisos.

Cómo elegir rieles de guía lineal de baja precisión de ensamblaje

La precisión de ensamblaje se refiere al rango de tolerancia dentro del cual se fabrican los rieles de guía lineal. Indica qué tan cerca las dimensiones y características reales de los rieles coinciden con las especificaciones deseadas. Los rieles de guía lineal de baja precisión de ensamblaje son fáciles de ensamblar y pueden fabricarse de forma aproximada para lograr costos más bajos. Al seleccionar rieles de guía lineal de baja precisión de ensamblaje, se deben considerar el material, la estructura de soporte, el método de lubricación, el diseño del bloque y la compatibilidad del ensamblaje.

• Material

  Los rieles de guía lineal se fabrican comúnmente de acero inoxidable o acero al carbono. Los rieles de guía lineal de baja precisión de ensamblaje hechos de acero al carbono son más propensos a la oxidación. Por lo tanto, las empresas pueden elegir rieles de acero de baja precisión con menos carga para materiales plásticos. Por otro lado, el acero al carbono es apropiado para escenas donde los rieles de guía no están desgastados y es rentable.

• Estructura de soporte

  Los rieles de guía lineal tienen dos estructuras de soporte: redonda y cuadrada. Los rieles redondos tienen ejes cilíndricos, mientras que los rieles cuadrados tienen bloques rectangulares. Los ejes redondos pueden proporcionar trayectorias de movimiento más sencillas, mientras que los bloques cuadrados ofrecen mayores capacidades de carga. Las empresas pueden elegir estructuras de soporte adecuadas de acuerdo con sus escenas.

• Método de lubricación

  Los rieles de guía con baja precisión de ensamblaje normalmente se lubrican con grasa o aceite. Los rieles lineales aceitosos utilizan un depósito de aceite para distribuir el lubricante a lo largo de la trayectoria, mientras que los rieles lineales basados ​​en grasa emplean un lubricante sólido para reducir la fricción. Dependiendo del requisito de reducción de la fricción, las empresas pueden elegir su tipo de lubricación preferido.

• Diseño del bloque

  Los bloques de guía lineal de baja precisión de ensamblaje suelen tener dos diseños: de un solo lado y de doble lado. Los bloques de un solo lado tienen una superficie lisa en un solo lado, mientras que los bloques de doble lado presentan una superficie lisa en ambos extremos. Los bloques de doble cara proporcionan una mejor estabilidad y capacidad de carga. Las empresas pueden elegir el diseño de acuerdo con sus requisitos.

• Compatibilidad de ensamblaje

  Los rieles de guía lineal de baja precisión de ensamblaje suelen ser compatibles con otros rieles de guía lineal con la misma precisión de ensamblaje. No obstante, sigue siendo esencial verificar el tamaño y la precisión de ensamblaje antes de comprar para asegurarse de que sean compatibles.

Preguntas y respuestas sobre los rieles de guía lineal de baja precisión de ensamblaje

P: ¿Cuál es la diferencia entre la precisión de ensamblaje y la capacidad de carga en los rieles de guía lineal?

R: Si bien ambos factores son críticos para determinar el rendimiento y la aplicabilidad de los rieles de guía lineal, la precisión de ensamblaje se refiere a qué tan bien los componentes encajan para permitir un movimiento suave y preciso. Por otro lado, la capacidad de carga se refiere al peso o carga máxima que puede soportar el riel de guía lineal.

P: ¿Los rieles de guía lineal de precisión de ensamblaje requieren lubricación?

R: Sí, los rieles de guía lineal de baja precisión suelen requerir lubricación para garantizar un movimiento suave y reducir la fricción entre los elementos deslizantes y el riel. La lubricación ayuda a minimizar el desgaste, disipar el calor generado por la fricción y prolongar la vida útil del riel de guía.

P: ¿Se pueden utilizar rieles de guía lineal de baja precisión de ensamblaje al aire libre?

R: Los rieles de guía lineal de baja precisión de ensamblaje se pueden utilizar en entornos exteriores, siempre que se tomen las medidas adecuadas para protegerlos de los elementos. Esto podría implicar utilizar guías construidas con materiales resistentes a la oxidación como el acero inoxidable o equiparlas con sellos para evitar el agua y los residuos. No obstante, seleccionar guías lineales diseñadas para aplicaciones interiores sigue siendo la mejor opción para el uso en exteriores.
