Torno CNC de 4 ejes

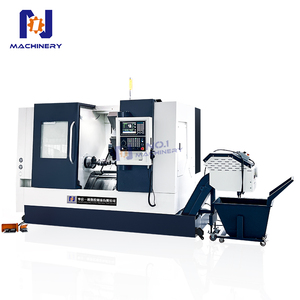

Tipos de Tornos CNC de 4 Ejes

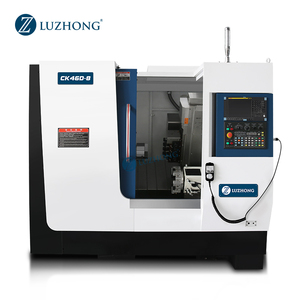

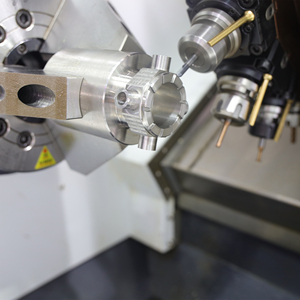

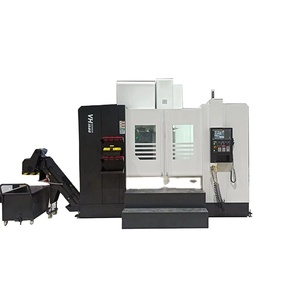

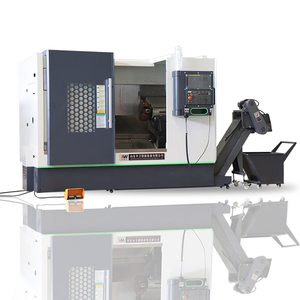

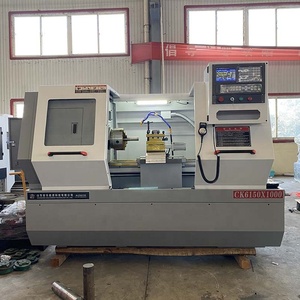

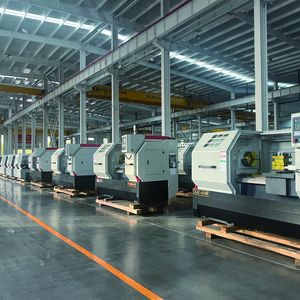

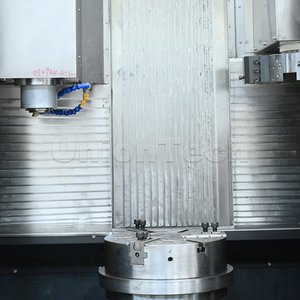

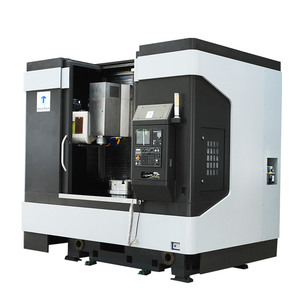

Un **torno CNC de 4 ejes** es una herramienta de mecanizado con control de cuatro ejes, lo que le permite realizar operaciones de mecanizado complejas en piezas de trabajo con mayor precisión y automatización que los tornos manuales. El diseño convencional del torno CNC de tres ejes, que consta de los ejes X, Y y Z, es típico de las máquinas CNC. Lo que hace que el torno CNC de 4 ejes sea único es el eje rotatorio A adicional que permite que la pieza de trabajo gire.

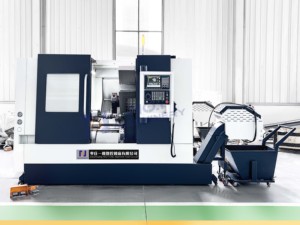

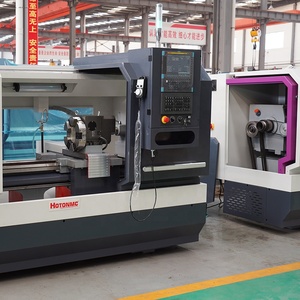

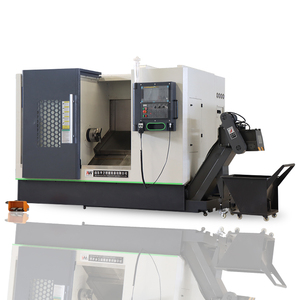

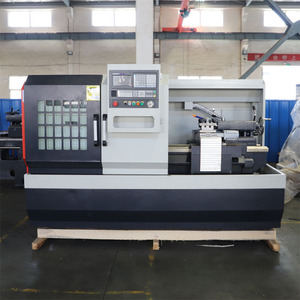

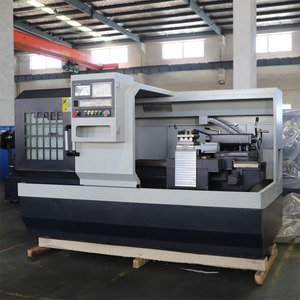

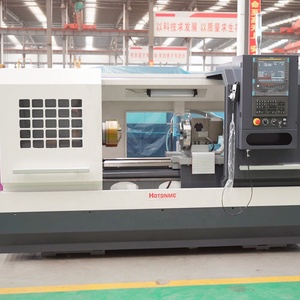

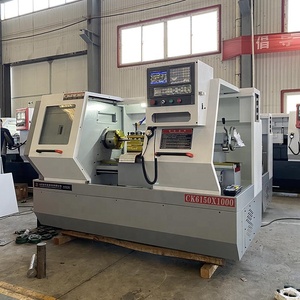

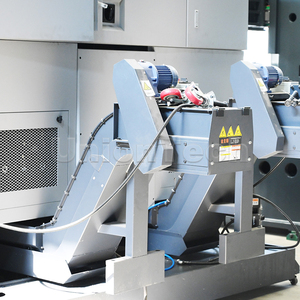

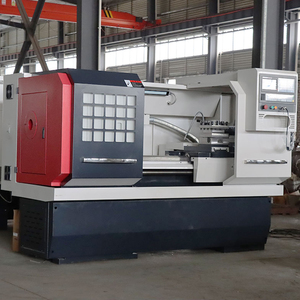

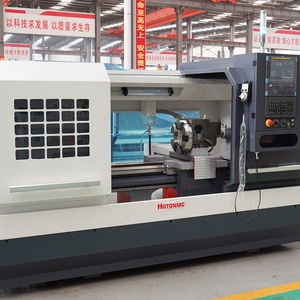

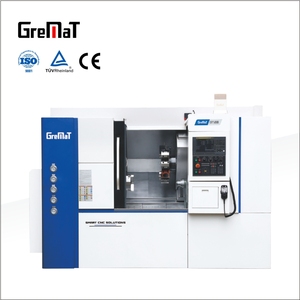

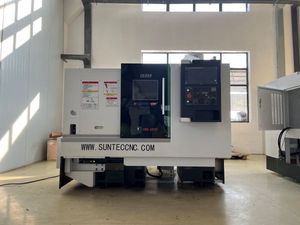

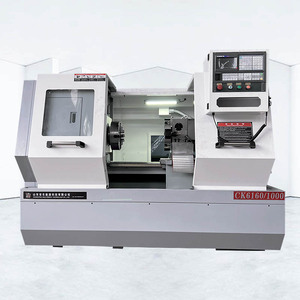

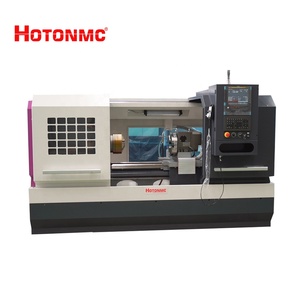

• Máquina de Torno CNC: Los tornos CNC de 4 ejes tienen un eje A, que denota el eje que es rotatorio. La máquina CNC lo utiliza como un eje de torneado para rotar objetos o piezas de trabajo, especialmente aquellos que tienen una forma cilíndrica. Como componente clave entre los componentes estacionarios o de corte, ayuda a simplificar el proceso de llevar el objeto al cortador en lugar de llevar el cortador al objeto.

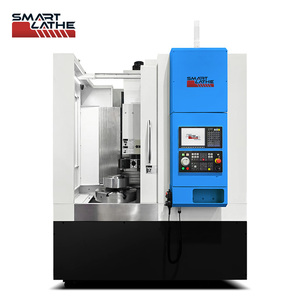

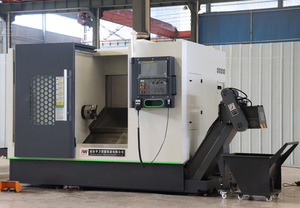

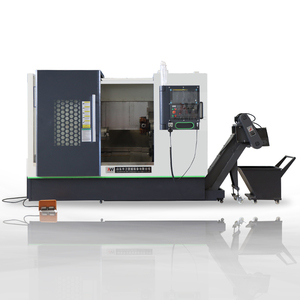

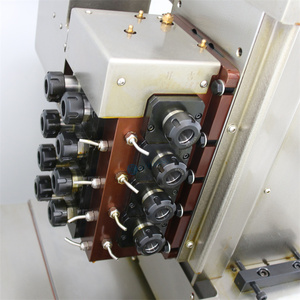

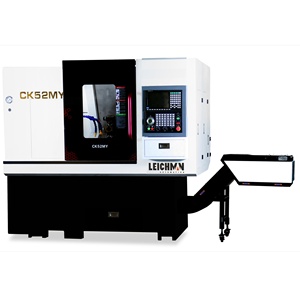

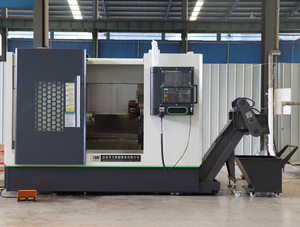

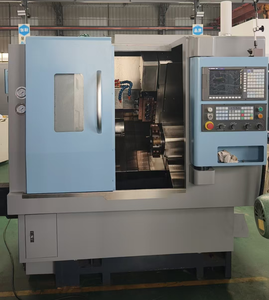

• Torno CNC con Cabezal Deslizante: También conocido como torno CNC de cabezal deslizante o estilo de torreta supina, este tipo de máquina de torno CNC es prevalente en la producción de piezas de trabajo cilíndricas pequeñas, largas y precisas como pines, ejes y componentes de armas de fuego. Una máquina de torno CNC de cabezal deslizante funciona de manera similar a los tornos CNC convencionales que tienen un cabezal fijo. Sin embargo, la cabeza del objeto se desliza hacia y desde una parte fija en una disposición de torreta inusual para facilitar el mecanizado de piezas de trabajo largas y delgadas.

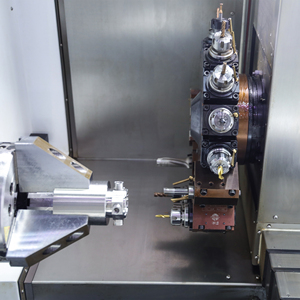

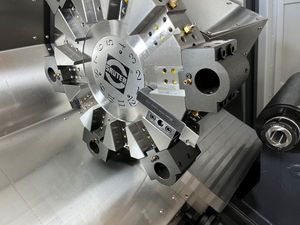

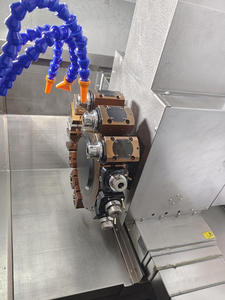

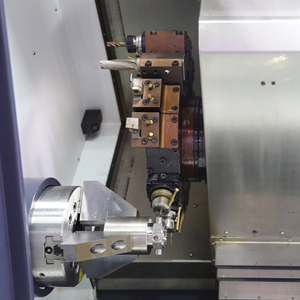

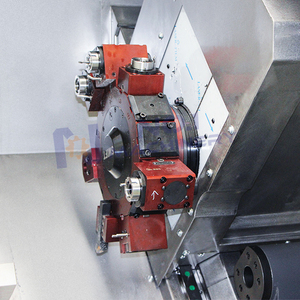

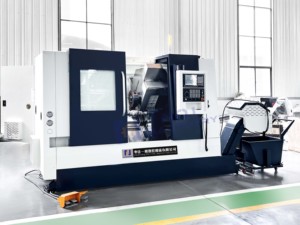

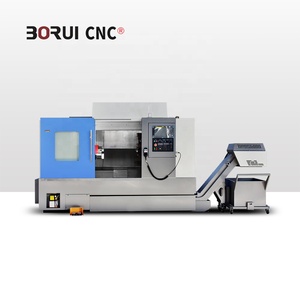

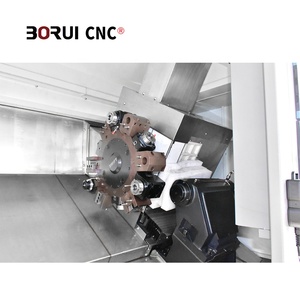

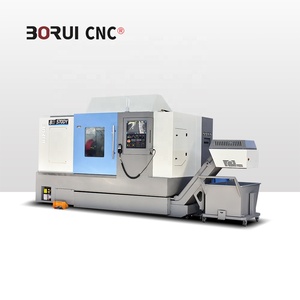

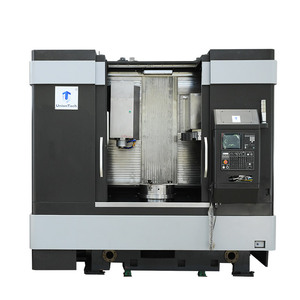

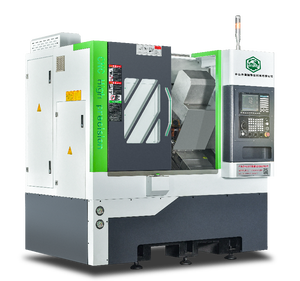

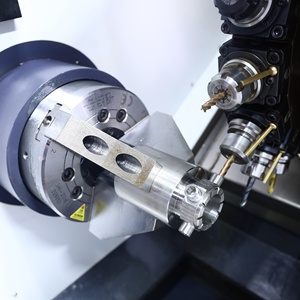

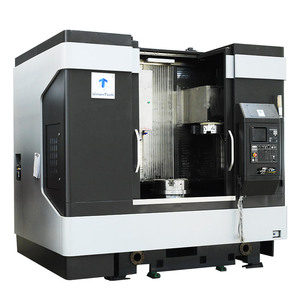

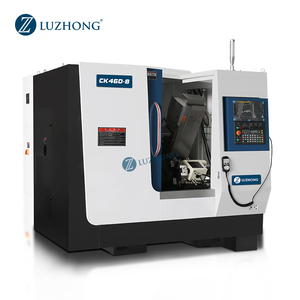

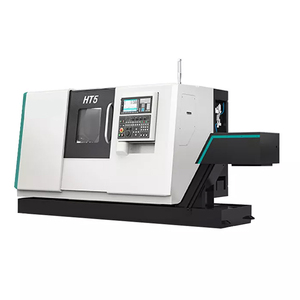

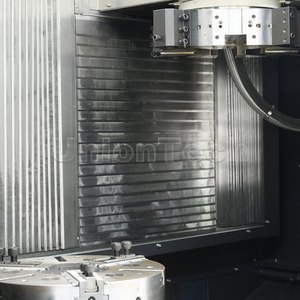

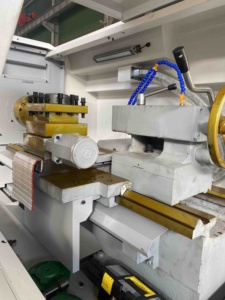

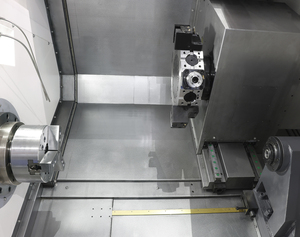

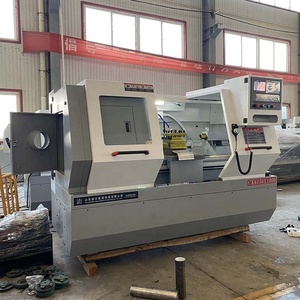

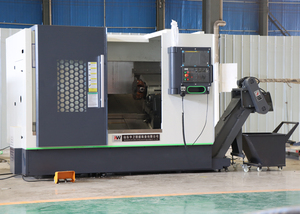

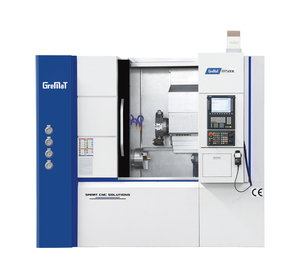

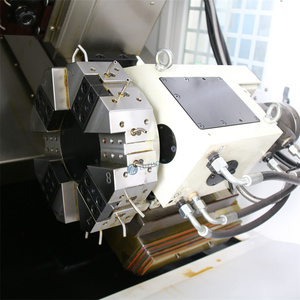

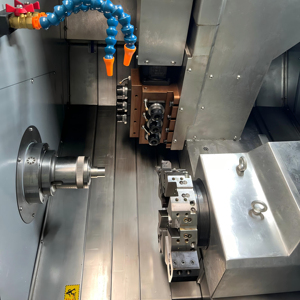

• Torno CNC de Torreta Múltiple: Una o más piezas giratorias llamadas torretas sostienen herramientas para operaciones de corte y mecanizado en una máquina de torno CNC de torreta múltiple. Estas torretas pueden reemplazar rápidamente una variedad de instrumentos, incluidos taladros, machos y herramientas de roscado, para llevar a cabo una amplia gama de tareas de mecanizado. El diseño de torreta múltiple ofrece mayor flexibilidad como procesos de mecanizado intrincados, productividad y precisión que los tornos CNC tradicionales.

Especificación y mantenimiento del torno CNC de 4 ejes

• Banco de la máquina

  La base de una máquina de torno CNC es la estructura de hierro fundido pesado que proporciona estabilidad y soporte a la máquina. Su peso amortigua las vibraciones al cortar. Los diseños de base son simples para permitir una fácil limpieza y proporcionar acceso a los componentes ocultos para el mantenimiento. Sin embargo, no subestime la importancia de la base, ya que tiene un impacto crucial en el mecanizado.

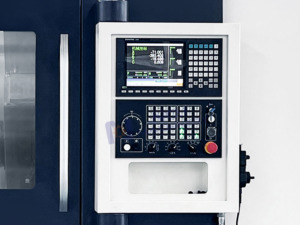

• Controlador

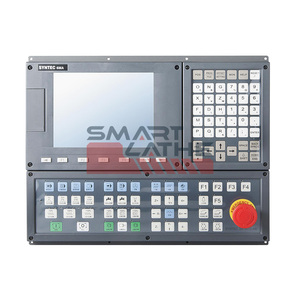

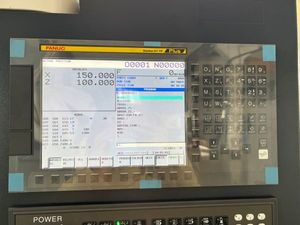

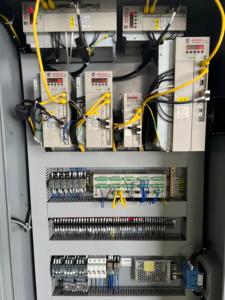

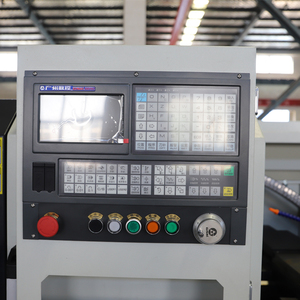

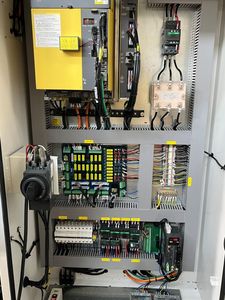

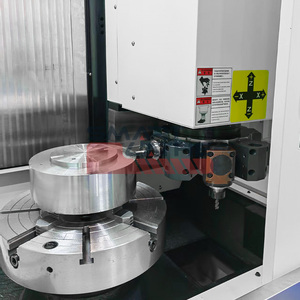

  El cerebro del torno CNC es su controlador. Esta es la parte de la máquina que recibe archivos CAD y transforma los diseños digitales en realidades físicas al dirigir los movimientos del torno CNC. El funcionamiento y las funcionalidades de la máquina están fuertemente influenciados por el controlador. Por lo tanto, es importante elegir el controlador adecuado para la aplicación requerida.

• Sistema de transmisión

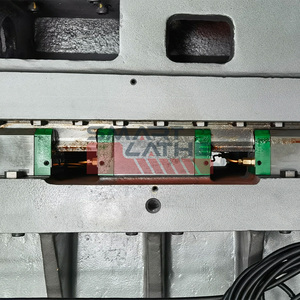

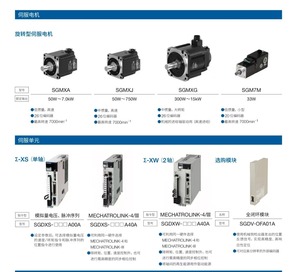

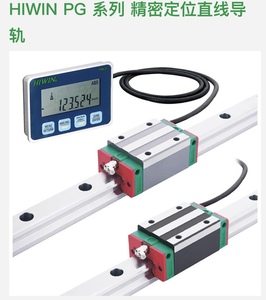

  El sistema de transmisión de una máquina de torno CNC imparte movimiento a la herramienta y la pieza de trabajo, permitiendo el corte. Este sistema generalmente comprende un motor potente, guías lineales, husillos de bolas y otros componentes. El sistema de transmisión traduce las órdenes electrónicas del controlador en movimiento físico, poniendo en marcha el corte preciso de materiales requerido para el diseño deseado. Elegir un motor y un sistema de transmisión adecuados garantiza suficiente torque y velocidad para lograr precisión y eficiencia en el trabajo.

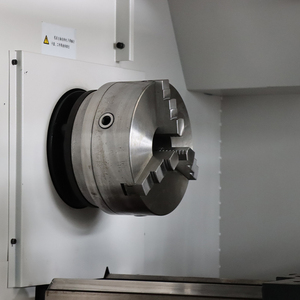

• Husillo

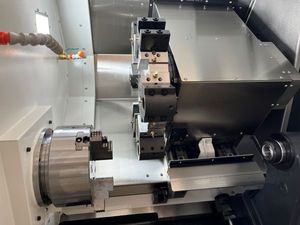

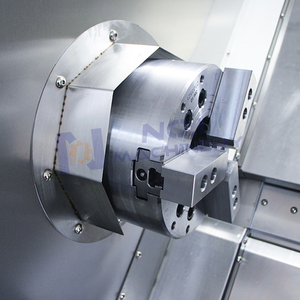

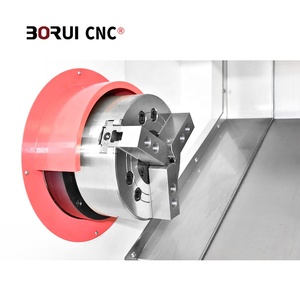

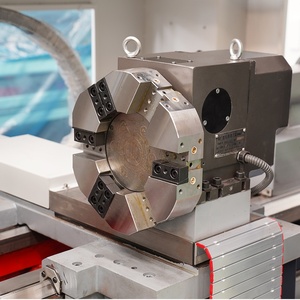

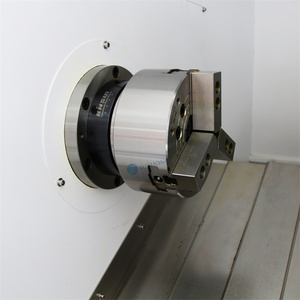

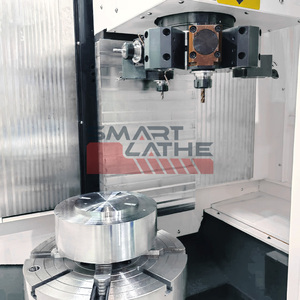

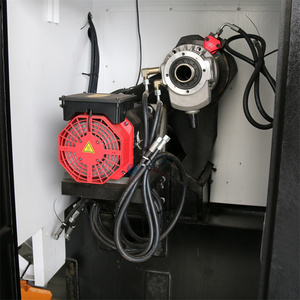

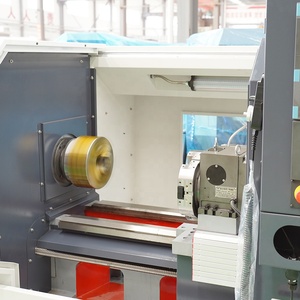

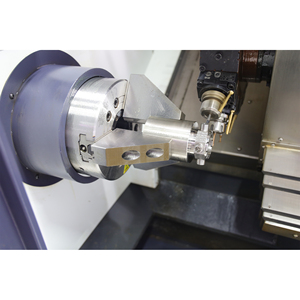

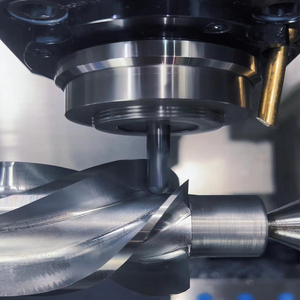

  La parte giratoria de una máquina CNC es el husillo. La función principal de un husillo es sostener y girar las herramientas a altas velocidades. Los trabajos se sujetan y rotan por el husillo para cortarlos con gran precisión y velocidad. El diseño CNC determina su tamaño, forma y mecanismo. Elegir el husillo adecuado para un trabajo es fundamental para alcanzar los niveles deseados de eficiencia, precisión, torque y velocidad.

• Herramientas de corte

  Las herramientas de corte del torno CNC son parte de la máquina que da forma a los materiales metálicos, de madera y plásticos en el producto deseado. Estas herramientas cortan y remodelan los materiales según los diseños y especificaciones establecidos digitalmente. Las herramientas de corte están hechas de diferentes materiales para lograr diversas formas y tamaños para su uso en diferentes materiales y proyectos.

• Ejes

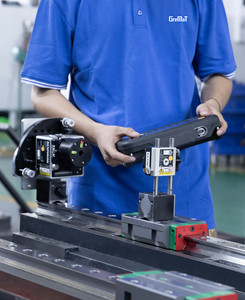

  Los tornos CNC de 4 ejes tienen cuatro ejes: tres ejes perpendiculares (X, Y, Z) y un eje de rotación (A). Las piezas de trabajo fijas se mueven alrededor del eje A por el husillo rotatorio. Además, el eje A mueve la pieza de trabajo para alinearla con la herramienta fija que corta a lo largo de los otros tres ejes perpendiculares (X, Y, Z).

Mantenimiento

Como todas las máquinas CNC, un torno CNC de 4 ejes requiere mantenimiento regular para garantizar un funcionamiento eficiente, prevenir averías y prolongar su vida útil. El trabajo de mantenimiento es crucial para evitar el tiempo de inactividad de la máquina y garantizar los objetivos de producción de la empresa.

• Limpieza regular:

  Las máquinas de uso frecuente deben tener todo el polvo y los residuos eliminados rápidamente. Esto evitará que los residuos de corte se acumulen y afecten la precisión. La limpieza regular evitará accidentes causados por residuos y partes de piezas de trabajo alojadas en el torno que pueden dañar a las personas o la maquinaria.

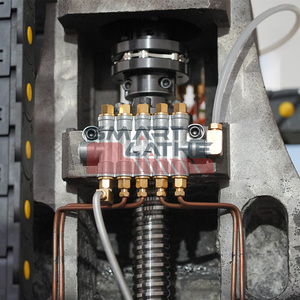

• Lubricación:

  La limpieza regular permite una lubricación fácil y oportuna, que es fundamental para las piezas de la máquina sujetas a desgaste por fricción. La lubricación reduce el movimiento de resistencia y lo suaviza, aumentando la productividad.

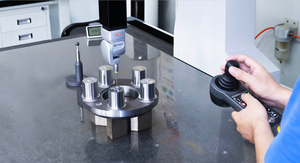

• Calibración:

  La limpieza frecuente del torno facilitará la calibración periódica de la máquina. Con una limpieza simple y rápida, no hay necesidad de programar el mantenimiento de inmediato. Como resultado, la calibración se puede realizar rápidamente para garantizar que la máquina esté cortando con precisión, evitando así el desperdicio de material que habría resultado si se hubieran realizado cortes inexactos.

Escenarios de aplicación del torno CNC de 4 ejes

Las herramientas de máquina CNC se pueden utilizar en varios campos y sectores industriales porque los conceptos de innovación, tecnología, digitalización, automatización y mecanizado de precisión son aplicables en casi todos los campos. A continuación, se enumeran algunos de los sectores industriales y campos de aplicación típicos que trabajan con o utilizan máquinas CNC:

• Industria manufacturera: Las herramientas de máquina CNC son la columna vertebral de la industria manufacturera moderna. Ya sea trabajo mecánico o carpintería, las máquinas CNC aumentan la productividad, optimizan los flujos de trabajo, automatizan la línea de producción y mejoran la calidad del producto en muchos pliegues al reducir la mano de obra manual requerida.
• Industria metalúrgica: La especialidad de las máquinas CNC son los materiales sólidos como la madera. Los materiales metalúrgicos son pesados, densos y fuertes. Los materiales de tablero metálico, como el aluminio, el titanio, el latón, etc., son excelentes para usar con máquinas CNC para lograr una mayor precisión.
• Industria de maquinaria: Las máquinas CNC personalizan y producen piezas y componentes utilizados en varios dispositivos y productos mecánicos y de maquinaria, como engranajes, rodamientos, válvulas, acoplamientos, etc. Las máquinas CNC se utilizarán con frecuencia para reemplazar herramientas o tornos manuales simples para estas tareas para garantizar la precisión.
• Industrias aeroespacial y automotriz: Las estructuras aeroespaciales complejas, los motores y las piezas de automóviles requieren una precisión y una calidad extremas. La característica de automatización de las máquinas CNC las convierte en una opción ideal para utilizar en estas industrias. Típicamente, el torno CNC de 4 ejes se utiliza en las industrias automotriz y aeroespacial al aumentar el nivel de automatización en los sistemas de producción.

Cómo elegir un torno CNC de 4 ejes

• Tamaño y peso de la pieza de trabajo

  Al elegir una máquina de torno CNC de 4 ejes, es fundamental considerar el tamaño y el peso de las piezas de trabajo. La máquina elegida debe poder procesar piezas de trabajo con dimensiones y pesos que estén dentro de sus límites.

• Tipo de 4º eje

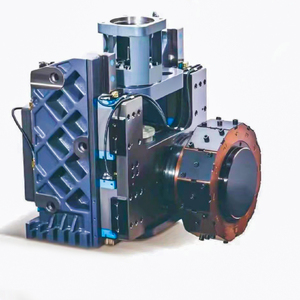

  Para un torno CNC con 4 ejes, la variedad y el tipo de 4º eje también son factores a considerar. Tanto los 4º ejes integrados como los adicionales son distintos entre sí. Los kits de 4º eje adicionales pueden no ser compatibles con todos los tornos CNC, pero los integrados suelen tener una mejor precisión. Los 4º ejes integrados son mejores para trabajos finos, mientras que los aditivos son adecuados para objetos más grandes.

• Sistema de control

  La facilidad de uso, la capacidad de programación y el nivel de automatización de la máquina dependen de la elección de un sistema de control adecuado. Con su interfaz fácil de usar y capacidades de programación flexibles, el código G es ampliamente utilizado y compatible con varias máquinas de torno. Asegúrese de que el sistema de control de la máquina pueda manejar el mecanizado de 4 ejes y ofrezca funciones de programación intuitivas.

• Requisitos de precisión y precisión

  Las máquinas están disponibles con varios niveles de precisión. Seleccione uno que satisfaga los requisitos de precisión del proyecto sin exceder el presupuesto. Una mayor precisión puede requerir mayores costos y requisitos de mantenimiento, por lo que es esencial equilibrar las necesidades de precisión con las consideraciones económicas.

• Accesorios y complementos

  Considere capacidades importantes como cambiadores automáticos de herramientas, sistemas de sujeción de piezas y sistemas de prueba. Estos accesorios pueden mejorar la productividad, la precisión y la rapidez de la operación. Explore las ventajas de estos complementos y elija los que mejor se adapten a las aplicaciones de mecanizado particulares.

• Presupuesto

  La variedad de opciones y calidades disponibles para los tornos CNC de 4 ejes significa que el presupuesto es una consideración clave. Busque un torno CNC de 4 ejes que se ajuste al presupuesto y ofrezca las características y capacidades necesarias para la aplicación prevista. Determine las necesidades del proyecto y las limitaciones presupuestarias para tomar una decisión de inversión económica.

Preguntas y respuestas sobre el torno CNC de 4 ejes

P1. ¿Cuál es la diferencia entre un torno CNC y un centro de torneado CNC?

A1. La principal diferencia entre un torno CNC y un centro de torneado CNC radica en su complejidad y características. Una máquina de torno CNC generalmente realiza operaciones de torneado básicas. Por el contrario, un centro de torneado CNC (generalmente más avanzado) puede venir equipado con características adicionales como cambiadores automáticos de herramientas, capacidades CNC completas y, a veces, incluso funcionalidad multieje.

P2. ¿Con qué materiales puede trabajar una máquina de torno CNC?

A2. Los tornos CNC generalmente pueden trabajar con varios materiales, incluidos metales (como acero, aluminio, latón y titanio), plásticos (como ABS, PVC y policarbonato), madera y compuestos.

P3. ¿Qué tan rápido gira un torno CNC?

A3. Los tornos CNC no tienen una velocidad fija. La velocidad de rotación (medida en RPM) depende del diámetro de la pieza y del material. Para los tornos CNC con un máximo de alrededor de 2,000 a 3,000 RPM de velocidad de corte, el diámetro puede ser de hasta 1,000 mm. Para aquellos con un máximo de alrededor de 1,000 RPM y hasta 3,000 mm, el diámetro puede ser de hasta 1,500 mm.

P4. ¿Los tornos CNC requieren herramientas especiales?

A4. Generalmente, los tornos CNC utilizan herramientas específicas diseñadas para mecanizado CNC, como cortes de insertos de carburo, que pueden tener ajustes preestablecidos para máquinas CNC.
