Raíl deslizante lineal CNC

Tipos de rieles deslizantes lineales CNC

Los rieles CNC sirven como un sistema de soporte y guía para el movimiento de los componentes de la máquina. Proporcionan movimiento sin fricción, precisión, libertad de movimiento, velocidad constante, estabilidad y soporte a las máquinas CNC. Existen numerosos tipos de rieles disponibles para ayudar a lograr los objetivos de una máquina específica. Estos son algunos de los tipos más comunes de rieles deslizantes lineales CNC:

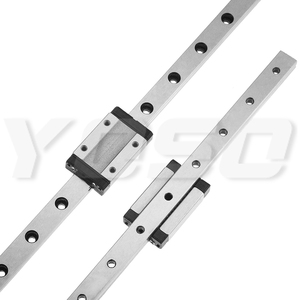

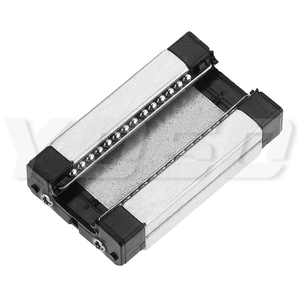

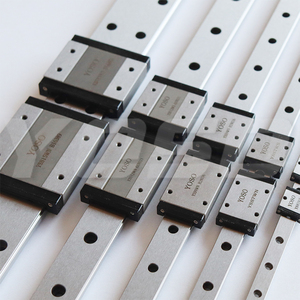

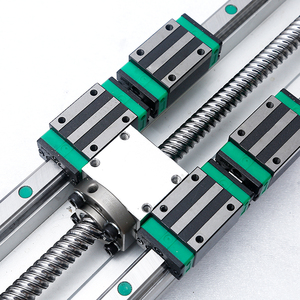

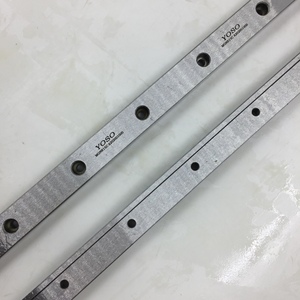

• Rieles cuadrados: Generalmente fabricados en acero de aleación o acero 55#, estos soportes de guía de uso común tienen una sección cuadrada y trabajan en pares. Se fijan en la plataforma de la máquina y en el lado de guía, que suele ser un objeto del mismo perfil. Una parte se mueve y desliza sobre la otra.

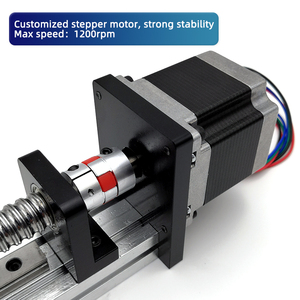

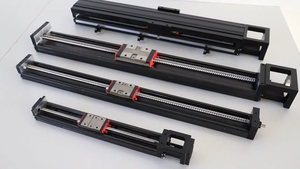

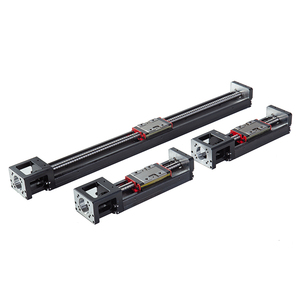

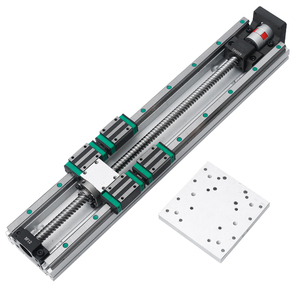

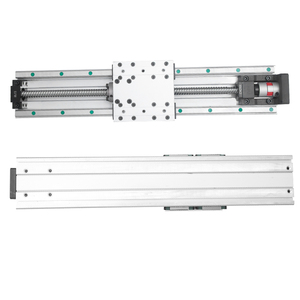

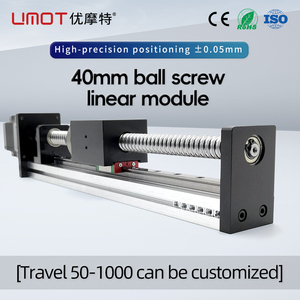

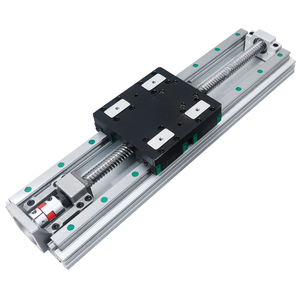

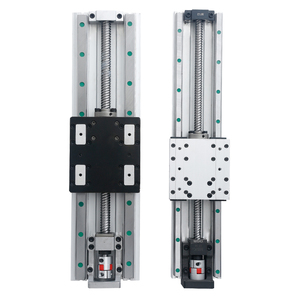

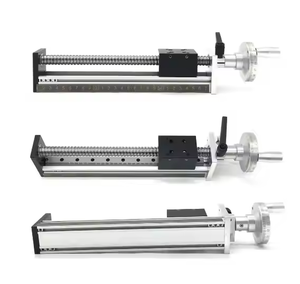

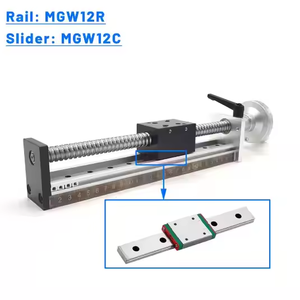

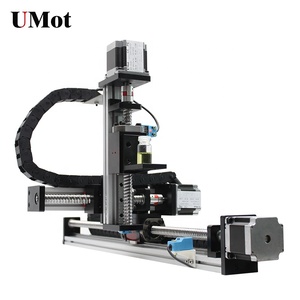

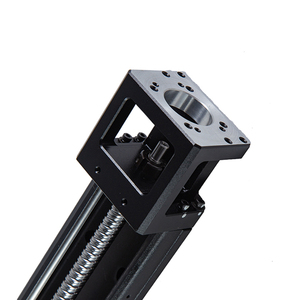

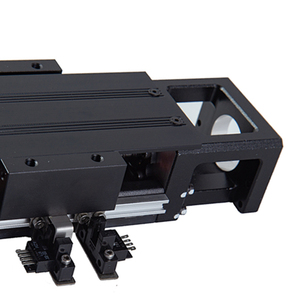

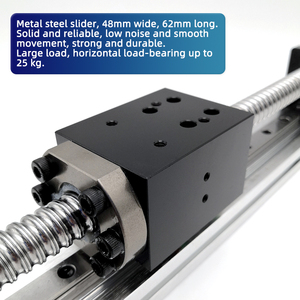

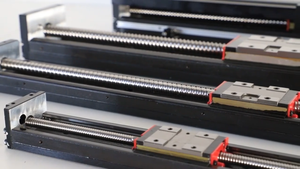

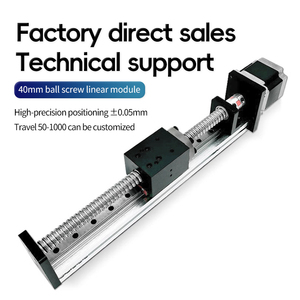

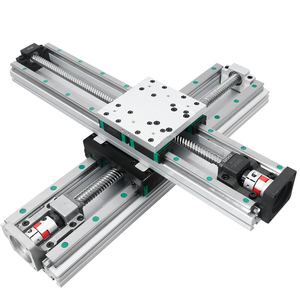

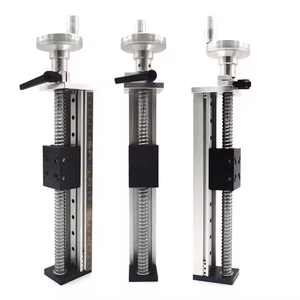

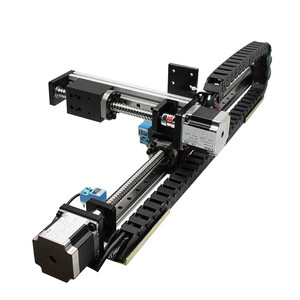

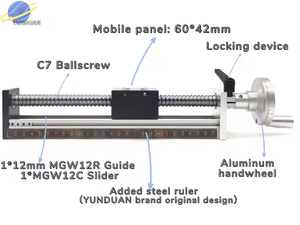

• Módulo lineal: Un módulo de motor lineal es un sistema de guía todo en uno con una correa, polea, bloque, deslizadores y rieles. Debido a sus poleas y correas, estas unidades autónomas ofrecen la ventaja de altas velocidades y baja inercia. También vienen en la misma configuración cuadrada que los rieles lineales regulares.
• Rieles redondos (varilla): También conocidas como guías redondas, estas consisten en una sola varilla cilíndrica generalmente hecha de acero inoxidable. Se utilizan una o más, a menudo en máquinas de bajo presupuesto, y proporcionan menos soporte y precisión que las varillas cuadradas. Son ideales para máquinas CNC 2D donde la velocidad constante y la precisión no son la prioridad principal.
• Rieles de perfil ultra bajo (canal en U): Otra opción menos común pero más asequible consiste en un canal en U con un deslizador sin fricción que se desliza sobre él. No tiene ningún rodillo o rodamiento de bolas en su interior, por lo que no ofrece un movimiento, una precisión o una longevidad muy suaves en comparación con otros rieles deslizantes CNC.
• Rieles en V: Las V ofrecen un sistema de guía de dos capas donde una ranura en V en un deslizador se acopla con una pista perpendicular con ranura en V. Estas son perfectas para objetos pesados que necesitan tener baja fricción y altas capacidades de carga, pero también pueden funcionar para maquinaria más ligera. Pueden ofrecer un control de movimiento de alta precisión, estabilidad y repetibilidad, y son una buena alternativa a los rodamientos de contacto puntual o lineal.
• Deslizador HGH + riel P: Este sistema híbrido comprende un deslizador HGC y un riel rectangular P. El riel P está hecho de acero al carbono y generalmente tiene un recubrimiento de plástico suave para lograr un movimiento más sin fricción. El sistema permite un movimiento lineal suave con alta precisión.

Especificaciones y mantenimiento

Las especificaciones de un sistema de rieles deslizantes lineales CNC pueden variar según el tipo, la estructura y la aplicación. Sin embargo, las siguientes especificaciones son comunes a la mayoría de los rieles deslizantes lineales:

• Longitud: Esto se refiere a la medida general de extremo a extremo del riel deslizante lineal. La longitud determina la distancia máxima de desplazamiento del sistema de rieles. Por ejemplo, los rieles lineales cortos funcionan muy bien para las máquinas de fresado CNC, mientras que las longitudes más largas son ideales para los routers CNC y las cortadoras de plasma.
• Capacidad de carga: La capacidad de carga es la cantidad de peso que el sistema de rieles deslizantes puede transportar o soportar de manera efectiva. Generalmente, una capacidad de carga pesada permite que el riel deslizante soporte pesos más pesados que los normales.
• Perfil de sección transversal: Un riel deslizante lineal generalmente tiene una sección transversal específica. Esta forma determina los componentes coincidentes apropiados y la orientación de montaje.
• Clase de precisión: Esto se refiere a la precisión del movimiento lineal. Determina qué tan perfectamente el riel deslizante lineal puede controlar la posición y el movimiento de un objeto. Los rieles de alta precisión son ideales para aplicaciones que requieren precisión, como equipos ópticos o fabricación de semiconductores.
• Velocidad máxima: La velocidad máxima indica qué tan rápido se mueve un objeto cuando se utiliza un riel deslizante lineal. Algunos rieles deslizantes están diseñados para permitir una alta velocidad, mientras que otros se adaptan a las velocidades normales de uso diario.

Mantenimiento de los rieles deslizantes lineales CNC

El mantenimiento de los rieles deslizantes lineales CNC es fundamental para la durabilidad, confiabilidad y rendimiento de todo el equipo. Los fabricantes recomiendan una limpieza regular. Esto implica limpiar las superficies de los rieles de guía para eliminar el polvo, la suciedad o cualquier material extraño que pueda causar daños a los rieles con el tiempo. La lubricación también es necesaria para el mantenimiento de un riel deslizante lineal. Minimiza el desgaste, reduce la fricción y garantiza un movimiento suave y fácil.

Escenarios de aplicación de los rieles deslizantes lineales CNC

La versatilidad de los rieles lineales los hace útiles en diversas industrias y escenarios de aplicación.

• Automatización industrial y robótica

  Los rieles lineales se utilizan ampliamente en equipos de automatización industrial, como mesas deslizantes, transportadores, líneas de montaje y servomotores. Sirven como guía deslizante para componentes estáticos y dinámicos, permitiendo que los sistemas mecánicos realicen operaciones y control automatizados.

• Mecanizado y manufactura

  Las máquinas CNC, que son la columna vertebral de la industria del mecanizado y la manufactura, dependen en gran medida de los rieles lineales. Las guías permiten que las herramientas de corte y las piezas de trabajo se deslicen y posicionen con precisión, facilitando la producción de diversos artículos como máquinas de fresado CNC, máquinas de grabado, tornos y cortadoras de plasma.

• Equipo médico

  El equipo médico necesita proporcionar un control de movimiento estable y preciso para mantener la seguridad de los pacientes, lo que hace que los rieles lineales sean una parte esencial del sistema de guía y soporte. Se utilizan en dispositivos de imagenología médica como tomografías y pullovers, robots quirúrgicos y equipos de inspección y análisis.

• Aeroespacial y aviación

  En la industria aeroespacial y de la aviación, los rieles lineales soportan y guían los mecanismos y equipos que fabrican y ensamblan motores de reacción, piezas de aeronaves, satélites y sondas espaciales. Además, la dirección precisa de cargas pesadas es fundamental para la confiabilidad y precisión de los rieles deslizantes lineales.

• Óptica y electrónica

  Los rieles lineales son vitales en el posicionamiento preciso y la automatización de instrumentos ópticos y electrónicos como máquinas de corte láser y espectrómetros. Logran un control de movimiento preciso para la medición de prueba, calibración y ensamblaje, garantizando que los componentes electrónicos y los sistemas ópticos se manejen con precisión.

• Impresión 3D y fabricación aditiva

  Los rieles deslizantes lineales son uno de los componentes clave de las impresoras 3D y los equipos de fabricación aditiva de deposición de metal láser. Proporcionan la plataforma de movimiento esencial para que la boquilla de la impresora o la cabeza láser se muevan, logrando un apilamiento capa por capa y una construcción meticulosa para realizar el proceso de fabricación aditiva.

• Automotriz y transporte

  En el campo automotriz y del transporte, los rieles lineales juegan un papel importante en las pruebas automotrices y el ensamblaje de componentes automotrices. Los rieles deslizantes lineales permiten un movimiento preciso para robots y probadores, facilitando la automatización de los procesos de ensamblaje y la inspección de productos.

Cómo elegir rieles deslizantes lineales CNC

• Requisitos de la aplicación:

  Inicialmente, es crucial elegir un sistema de rieles deslizantes que cumpla con los requisitos específicos de la aplicación. Parámetros como la capacidad de carga, la precisión, la velocidad y el entorno de trabajo deben considerarse cuidadosamente. Por ejemplo, en aplicaciones de mecanizado CNC de alta velocidad y precisión, es vital elegir un riel lineal con un perfil adecuado y un sistema de deslizamiento que ofrezca baja fricción y alta rigidez.

• Calidad de los materiales y la artesanía:

  Los materiales utilizados en un riel deslizante lineal, como la aleación de aluminio, el acero al carbono, el acero inoxidable y otros, tienen un impacto significativo en su capacidad de carga y durabilidad. Además de esto, la calidad de la artesanía o el proceso de fabricación también afecta su rendimiento general.

• Necesidades de mantenimiento:

  Cuidar el equipo de la industria del mecanizado a menudo significa gastar mucho dinero. Por lo tanto, vale la pena considerar las necesidades de mantenimiento del riel deslizante al elegir uno. Por ejemplo, un riel deslizante lineal con un sistema de autolubricación puede ser más adecuado para una configuración de mecanizado CNC remoto donde el mantenimiento regular es un desafío.

• Compatibilidad con otros componentes:

  En una máquina CNC completa, el riel deslizante lineal necesita trabajar en armonía con otros componentes como motores, reductores y elementos de guía. Por lo tanto, es crucial considerar las especificaciones, los métodos de conexión y la precisión de alineación del riel deslizante para garantizar su integración perfecta con otras partes de la máquina.

• Rentabilidad:

  Al elegir un riel deslizante lineal, es esencial considerar la rentabilidad general al sopesar factores como el rendimiento, la durabilidad, las necesidades de mantenimiento, la compatibilidad y el costo total de operación de la máquina durante su vida útil.

P&R

P1: ¿Qué industrias utilizan rieles CNC?

R1: Las industrias más comunes que utilizan rieles CNC son el mecanizado, la manufactura y la automatización. Sin embargo, siguen siendo aplicables en otras industrias como la aeroespacial, la carpintería, la médica, la textil y la automotriz, por nombrar algunas.

P2: ¿Mejoran los rieles lineales la calidad del mecanizado?

R2: Los rieles lineales reducen la fricción y aumentan el soporte. Permiten que las piezas pesadas se deslicen y se muevan con facilidad. Su diseño promueve movimientos precisos y alta confiabilidad. Con todos estos factores combinados, los rieles lineales mejoran la calidad del mecanizado.

P3: ¿Cuál es el efecto de una mala lubricación del riel CNC?

R3: Una mala lubricación puede provocar un aumento de la fricción, el desgaste, la producción de ruido, el sobrecalentamiento y el consumo de energía innecesario. Con el tiempo, el riel lineal se dañará y su vida útil se reducirá.

P4: ¿Cuánto tiempo duran los rieles CNC después de un mantenimiento adecuado?

R4: Con lubricación y mantenimiento regulares, los rieles deslizantes lineales CNC pueden durar más de diez años. Sin embargo, esto depende de la construcción del material, las prácticas de mantenimiento y el entorno operativo.
