Fresadora CNC de PCB de 4 ejes

Tipos de enrutadores CNC para PCB de 4 ejes

Un **enrutador CNC para PCB de 4 ejes** es un dispositivo que ayuda a crear PCB (Placa de Circuito Impreso). Un PCB es una placa desnuda que se utiliza para soportar los componentes eléctricos de dispositivos como teléfonos inteligentes y televisores. El enrutador CNC de 4 ejes puede trabajar en cuatro lados diferentes, incluidas las tres direcciones habituales (arriba/abajo, izquierda/derecha, adelante/atrás), así como el eje A, que denota el movimiento rotatorio alrededor de un eje horizontal. Un dispositivo con un eje A puede realizar tareas como perforar y fresar en diferentes ángulos, lo que puede aumentar la complejidad de los diseños que se pueden crear.

Normalmente, un enrutador CNC de cuatro ejes comprende las siguientes partes:

• Máquina enrutadora CNC de cuatro ejes: Esta es la máquina principal que hará todo el trabajo. Conocer el área de trabajo o la superficie del dispositivo es importante a la hora de decidir qué tipo de dispositivo adquirir.
• Soporte y sujeción del PCB: Como se dijo anteriormente, el PCB es lo que hay que trabajar. Una buena máquina CNC tendrá un soporte y unas abrazaderas adecuados para asegurar la pieza de trabajo en su posición mientras se realiza el trabajo. Estas abrazaderas se pueden ajustar manualmente o automáticamente según el tamaño del PCB en el que se esté trabajando.
• Portaherramientas de fresado: El fresador es la herramienta de corte del trabajo. Esto es lo que grabará, cortará o fresará el patrón deseado en el PCB. El fresador se mantiene en su lugar mediante un portaherramientas que se monta en el husillo de la máquina.
• Husillo: Esta es la parte que sujeta la herramienta de corte o el fresador. Gira para cortar la forma y el diseño deseados. El husillo es una parte importante de una máquina CNC porque la calidad y la potencia del husillo también determinan la calidad del trabajo realizado.

Un enrutador CNC para PCB como este puede aumentar considerablemente el tiempo de entrega para la fabricación de placas de circuito. Tareas como el corte, la perforación e incluso el grabado o el grabado se pueden realizar en solo unos minutos en comparación con el proceso manual, que es muy lento e ineficaz.

Algunos tipos comunes de enrutadores CNC de 4 ejes son los siguientes:

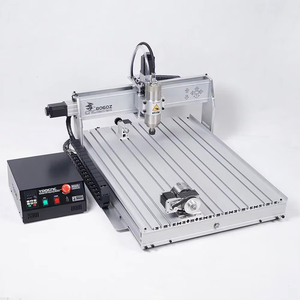

• Enrutador CNC para PCB de 4 ejes mini: Un enrutador CNC para PCB de 4 ejes mini es de pequeño tamaño y se utiliza para fabricar PCBs a pequeña escala. Es fácil de usar y asequible para aquellos que solo hacen un trabajo pequeño.

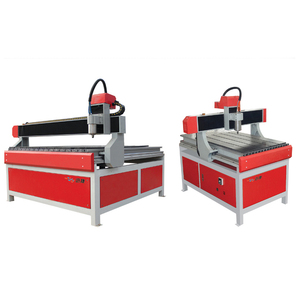

• Enrutador CNC de 4 ejes de sobremesa: Al igual que la versión mini, el modelo de sobremesa se coloca sobre una mesa o escritorio para su uso. Normalmente tiene un panel de control integrado y una pantalla táctil para facilitar el uso del dispositivo. Este tipo de dispositivo también puede venir con un colector de polvo para ayudar a mantener el área de trabajo libre y limpia de residuos.
• Enrutador CNC de grabado láser: Este dispositivo utilizará la tecnología de grabado láser para marcar o grabar el diseño en el PCB. Es más preciso que sus homólogos no láser y reduce la necesidad de cualquier tipo de cambio de herramienta durante el proceso de grabado.

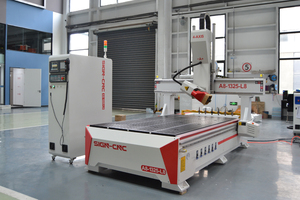

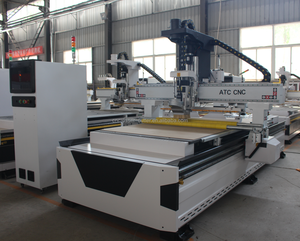

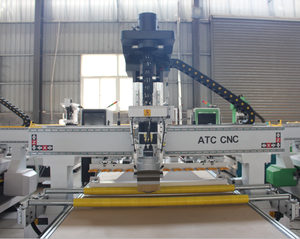

• Enrutador de cambio automático de herramienta: Este dispositivo cambiará automáticamente sus herramientas, o en este caso, sus fresas, permitiéndole realizar una variedad de tareas sin necesidad de intervención humana. Tener un enrutador de cambio automático de herramienta reduce considerablemente el tiempo dedicado a cambiar las fresas manualmente y puede aumentar las tasas de producción.

Especificaciones y mantenimiento de los enrutadores CNC para PCB de 4 ejes

En general, las especificaciones de un enrutador CNC para PCB de 4 ejes variarán en función del fabricante y el modelo. Sin embargo, algunas de las especificaciones comunes incluyen las siguientes.

• Fresas: El tipo de fresa que mejor funciona con una máquina CNC para PCB de 4 ejes dependerá del material que se esté cortando. Normalmente, una fresa hecha de acero de alta velocidad o carburo es adecuada si tiene un revestimiento de titanio para mejorar su vida útil.
• Potencia del motor: Un enrutador CNC utiliza motores paso a paso que son lo suficientemente potentes como para controlar 3 o 4 ejes. Dependiendo de la máquina, la clasificación de par puede controlar materiales grandes y pesados como el aluminio o el metal. El rango típico de potencia del motor está entre 2,5 y 3,5 Nm.
• Velocidad: Las máquinas enrutadoras CNC para PCB u otros materiales tienen velocidades de husillo que van de 3.000 a 24.000 rpm. La velocidad ideal de los husillos varía en función de las piezas que se estén cortando y del tipo de material.
• Profundidad de corte: La profundidad de corte de los enrutadores CNC para PCB varía con el tipo de material que se esté cortando. Por ejemplo, al cortar materiales FR-4, la profundidad de corte estándar es de 0,15 mm. Del mismo modo, al fresar aluminio, latón o cobre, la profundidad de corte puede variar de 1 mm a 8 mm.
• Área de trabajo: El área de trabajo estándar de un enrutador CNC para cortar PCBs es de aproximadamente 30 x 40 cm a 60 x 90 cm. Sin embargo, el tamaño del área de trabajo variará según el modelo de la máquina y las especificaciones. Del mismo modo, la altura o profundidad de corte puede variar de 2 a 6 cm.

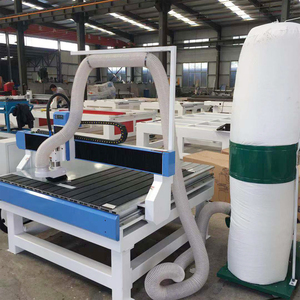

• Recogida de polvo: Un sistema de recogida de polvo en un enrutador CNC funciona como una aspiradora. Extrae el polvo del área que se está cortando, dejando una superficie más limpia. Estos sistemas suelen estar montados para recoger los residuos y el material sobrante del proceso de corte.

Mantenimiento

El mantenimiento de rutina ayuda a garantizar la longevidad y el rendimiento preciso de la máquina enrutadora CNC. Algunos consejos útiles incluyen los siguientes.

• Limpiar la mesa de trabajo: Utilice una rasqueta de plástico para eliminar cualquier residuo pegado a la superficie de la mesa de trabajo. Utilice una pala para recoger los residuos y tirarlos a la papelera. Una vez hecho esto, compruebe la mesa discretamente para encontrar cualquier bloque pequeño y elimínelos. Opcionalmente, utilice una pistola de aire para limpiar cualquier resto de polvo o residuos.
• Lubricar las guías lineales y los raíles: Limpie cualquier resto de aceite en los raíles y guías lineales. Aplique una pequeña cantidad de aceite para raíles en cualquier área de fricción que se mueva y que pueda desgastarse rápidamente. Ponga en funcionamiento la máquina durante unos instantes para distribuir el aceite de forma uniforme. Utilice un paño seco para limpiar cualquier exceso de aceite o lubricante utilizado.
• Aspirar el portaherramientas: El colector de polvo conectado a un portaherramientas de fresado ayuda a mantener un área de superficie limpia al cortar. Después de realizar algunos cortes, es necesario mantener el portaherramientas eliminando el polvo con una aspiradora. Además, compruebe el estado de la manguera y limpie cualquier obstrucción.
• Componentes fuera de eje: Muchas veces, los componentes fuera de eje como las poleas o los engranajes pasan desapercibidos, pero pueden acumular residuos con el tiempo, lo que afecta al rendimiento. Utilice un desengrasante o APC y un cepillo de limpieza para limpiar los componentes fuera de eje.

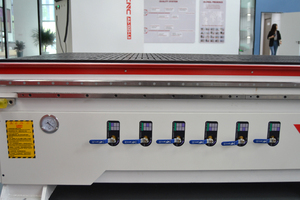

• Mesa de vacío: Cualquier enrutador CNC para PCB y otros materiales tiene una mesa de vacío que necesita un mantenimiento preciso. Utilice una rasqueta para limpiar cualquier residuo de proyecto y los residuos. A continuación, utilice aire comprimido para limpiar las ranuras profundas. Utilice un paño y agua jabonosa para limpiar la superficie.

Aplicaciones de los enrutadores CNC para PCB de 4 ejes

Los enrutadores CNC para PCB de 4 ejes se utilizan normalmente en las siguientes industrias:

• Talla de PCB

  Este es el uso más típico de una máquina CNC de 4 ejes para PCBs. Estos enrutadores están diseñados explícitamente para el desgaste de las placas de circuito impreso. Crean el aislamiento, el fresado y el grabado de las capas de cobre, así como el corte del contorno del PCB.

• Desarrollo de prototipos

  En la fabricación rápida de prototipos, un enrutador CNC de 4 ejes puede ser útil en el desarrollo de PCBs. Esta máquina puede grabar el circuito directamente en el sustrato sin necesidad de un largo proceso de fabricación. Por lo tanto, la creación rápida de prototipos permite una iteración de diseño más rápida y la prueba de nuevas ideas y conceptos.

• Modificación y reparación de PCB

  Un enrutador CNC de 4 ejes se puede utilizar para realizar modificaciones o reparaciones en PCBs existentes. Algunos ejemplos son la adición de nuevos componentes, la sustitución de pistas dañadas o la reconfiguración de los diseños de los circuitos. Los enrutadores CNC de 4 ejes permiten realizar alteraciones precisas y exactas en el PCB, evitando así un rediseño completo y la reconstrucción de la placa de circuito.

• Producción en lotes pequeños

  Para PCBs pequeños, un enrutador CNC de 4 ejes se puede utilizar para tiradas de producción en lotes pequeños. Esto implica el mecanizado de múltiples PCBs con diseños idénticos o similares. La flexibilidad y la precisión de los enrutadores permiten su uso económico para la producción a pequeña escala, que suele ser más sencilla y rentable que la fabricación a gran escala.

• Finalidades educativas

  En un entorno académico, un enrutador CNC para PCB de 4 ejes se utiliza comúnmente para fines educativos. La máquina se utiliza para enseñar o formar sobre el diseño y la fabricación de PCBs. Los estudiantes pueden utilizar el enrutador para adquirir habilidades y conocimientos prácticos en estos campos. Además, la máquina les permite comprender mejor la interacción entre el software y el hardware, así como los procesos implicados en la fabricación de PCBs.

• Fabricación de dispositivos médicos

  Los dispositivos médicos a veces requieren PCBs especializados o personalizados para integrarse en ellos. Un enrutador CNC de 4 ejes es capaz de permitir el enrutamiento preciso y rápido de este tipo de placas de circuito. Esto permitirá el desarrollo y la producción de dispositivos médicos con una funcionalidad mejorada o mejorada.

• Industrias aeroespacial y automotriz

  En las industrias automotriz y aeroespacial, la fabricación de PCBs ligeros y de alta calidad es crucial. Un enrutador CNC de 4 ejes se puede utilizar en la producción de este tipo de placas de circuito, facilitando así la integración de materiales y tecnologías avanzados en las industrias automotriz y aeroespacial.

Cómo elegir los enrutadores CNC para PCB de 4 ejes

A continuación, se presentan algunos consejos clave para seleccionar un enrutador CNC para PCB de 4 ejes adecuado.

• Decidir el rango de espesores de PCB que se pueden trabajar

  Al comprar una valla de enrutador CNC de 4 ejes, es crucial determinar el rango de espesores de PCB con los que funcionará la máquina. Esto es especialmente importante si el comprador tiene previsto trabajar con PCBs utilizados en otras industrias, como la aviación o la medicina, donde puede ser necesario un material más grueso.

• Identificar los tipos de materiales que se utilizarán

  Otro factor importante a tener en cuenta a la hora de comprar un enrutador CNC de 4 ejes es el tipo de material con el que va a trabajar. Las diferentes máquinas están diseñadas para manejar materiales específicos, como FR4, cobre, teflón o plata. Además, el comprador debe tener en cuenta si la máquina tendrá que utilizarse para otros materiales además del PCB.

• Determinar el tamaño y la forma del PCB

  El tamaño y la forma del PCB con el que trabajará la máquina también son consideraciones cruciales. Si la máquina sólo va a utilizarse para trabajar con PCBs pequeños u ovalados de una forma específica, entonces estos factores pueden no ser significativos. Sin embargo, si existe la posibilidad de que la máquina deba trabajar con PCBs más grandes o de forma diferente en el futuro, entonces es esencial asegurarse de que el enrutador puede manejar estos cambios.

• Comprobar el número y el tipo de husillos

  Al comprar un enrutador CNC para PCB, es importante tener en cuenta el número y el tipo de husillos que tiene la máquina. Cuantos más husillos tenga una máquina, más tareas podrá realizar al mismo tiempo, lo que puede aumentar la eficiencia y la productividad. Además, la variedad de husillos puede ampliar el rango de tareas que la máquina puede manejar, abriendo nuevas posibilidades para los tipos de proyectos.

Preguntas frecuentes

P1: ¿Qué materiales puede manejar un enrutador CNC de 4 ejes?

A1: El enrutador CNC de 4 ejes puede manejar varios materiales con diferentes densidades, como madera, PVC, metales expandidos, metales recubiertos, acrílico, plástico, material de espuma, carburos, mármol, aluminio, vidrio, acero, etc. Sin embargo, el material debe ser estable y su densidad debe estar dentro de la capacidad de la máquina.

P2: ¿Qué software se utiliza para operar un enrutador CNC de 4 ejes?

A2: Una máquina CNC de 4 ejes puede utilizar varios programas, como AutoCAD, ArtCAM y otros programas CAD/CAM, para el diseño y la generación de trayectorias de herramientas. Diferentes máquinas CNC tienen su propio software de control.

P3: ¿Cuál es el grosor máximo que puede grabar un enrutador CNC de 4 ejes?

A3: El grosor máximo que puede grabar un enrutador CNC de 4 ejes depende de las dimensiones de la máquina específica y de la altura de su eje Z. Los enrutadores CNC de 4 ejes están disponibles en diferentes tamaños y especificaciones, por lo que no hay un grosor máximo que se aplique a todos los modelos.

P4: ¿Puede un enrutador CNC de 4 ejes cortar metal?

A4: Sí, un enrutador CNC de 4 ejes puede cortar diferentes tipos de metales, incluyendo láminas delgadas de metales como aluminio, latón, cobre y acero de aleación, si está equipado con las herramientas adecuadas. Sin embargo, los materiales metálicos de alta resistencia como el titanio y las aleaciones de acero requieren un enrutador CNC de 5 ejes más robusto.
