Diapositivas lineales xy

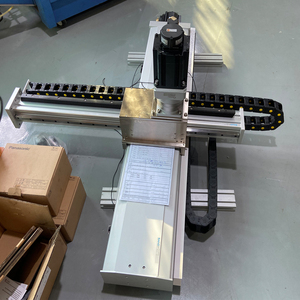

Tipos de deslizadores lineales XY

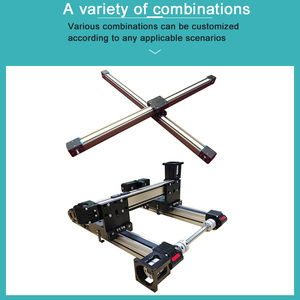

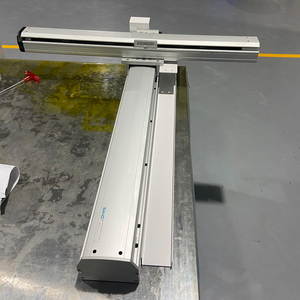

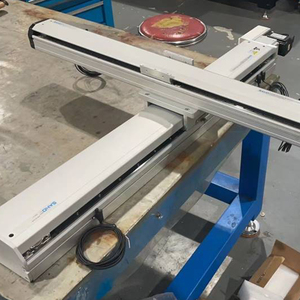

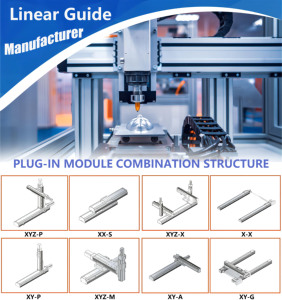

Los deslizadores lineales XY vienen en varios tipos para servir a diferentes propósitos. Con combinaciones de los elementos de deslizamiento lineal y varios modelos de componentes de movimiento perpendicular, una variedad de piezas de máquina puede proporcionar casi cualquier trayectoria de carga requerida.

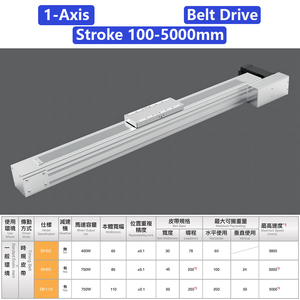

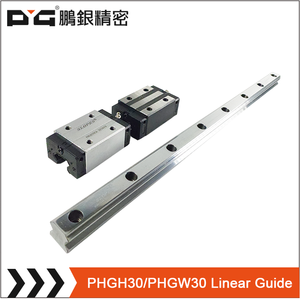

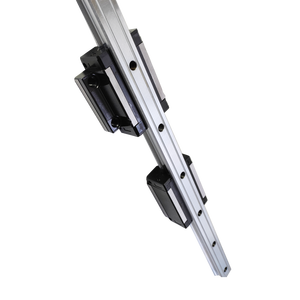

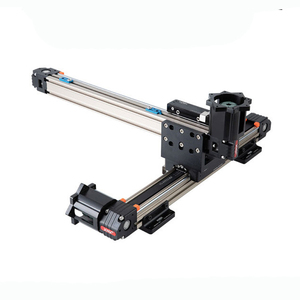

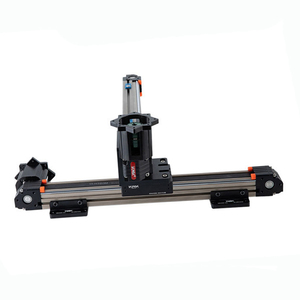

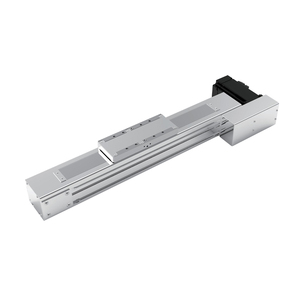

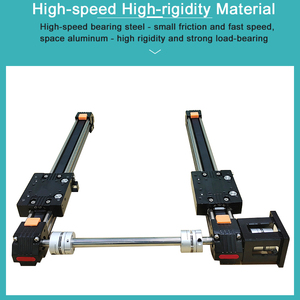

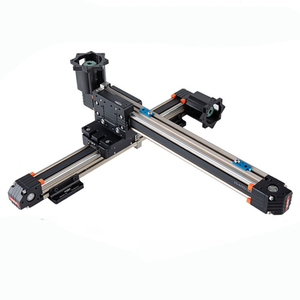

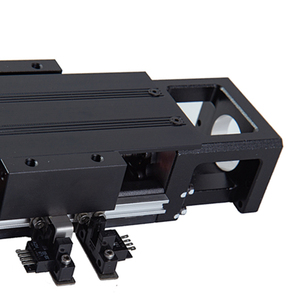

• Guía LM y deslizamiento de correa: La guía LM y el deslizamiento de correa combinan una guía de movimiento lineal (LM) y una correa para crear un sistema de deslizamiento. Las guías LM son piezas de máquina ampliamente utilizadas para el movimiento en línea recta. Normalmente, proporcionan trayectorias de deslizamiento de baja fricción que permiten que los objetos se deslicen a lo largo de una línea. Las guías LM nacionales tienen cojinetes de bloque que funcionan a lo largo del riel guía para proporcionar un movimiento estable. El acoplamiento con correas amplía aún más su aplicabilidad. Mediante el uso de correas con diferentes especificaciones de resistencia, amortiguación, tiempo de respuesta y otros parámetros, las guías LM y los deslizamientos de correa pueden satisfacer las necesidades de movimiento de diversas industrias y escalas. Por ejemplo, pueden ser una excelente opción para proyectores estéreo y otros muebles. La mayoría de ellos suelen estar disponibles en un par de tamaños para adaptarse a diferentes escenarios con una longitud de guía de 1M, por ejemplo.

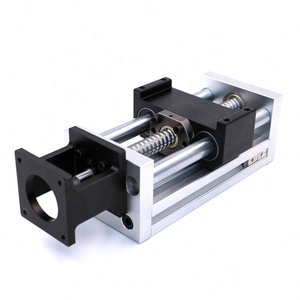

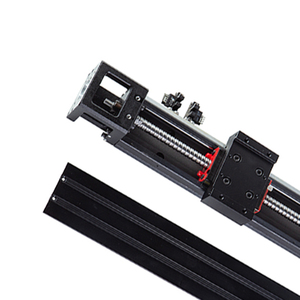

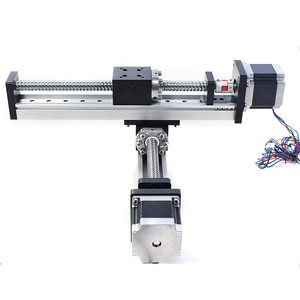

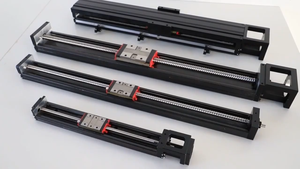

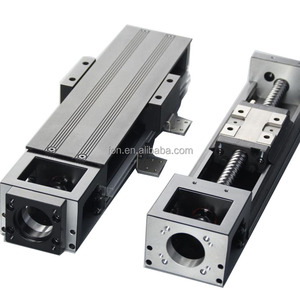

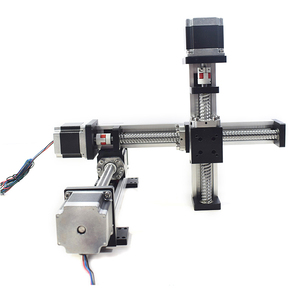

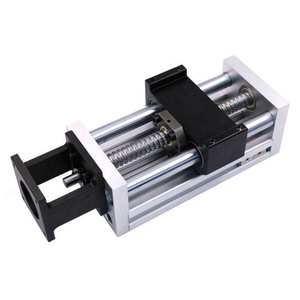

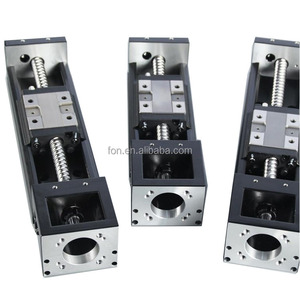

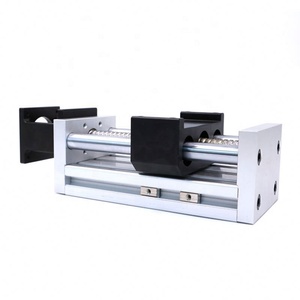

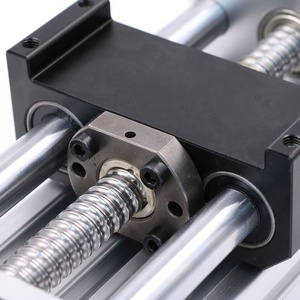

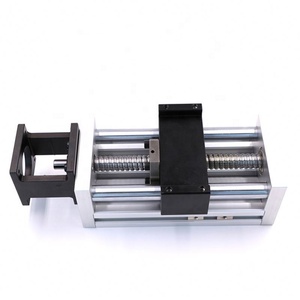

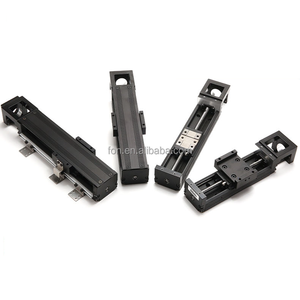

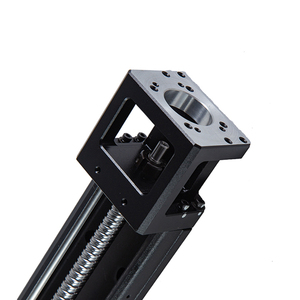

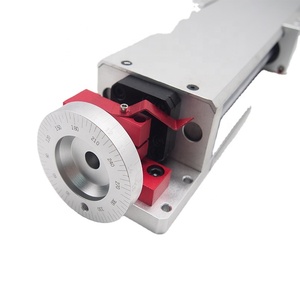

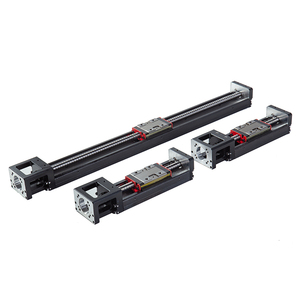

• Guía LM y deslizamiento de tornillo de avance: Similar a la versión de deslizamiento de correa, el deslizamiento de tornillo de avance combina una guía LM con un tornillo de avance como mecanismo de acoplamiento de espacio y movimiento. De nuevo, utilizan la línea recta de baja fricción de la guía LM e insertan un tornillo para el movimiento accionado por husillo. Sin embargo, a diferencia del deslizamiento de correa, que tiende a ser más rápido pero necesita ser más preciso, el tornillo de avance le da la posibilidad de garantizar la precisión y la alta fiabilidad. El tornillo puede ofrecer un par mayor para transportar cargas más pesadas. Por lo tanto, las guías LM y los deslizamientos de tornillo de avance son más adecuados para aplicaciones que requieren mayor precisión que velocidad, como en enrutadores CNC y tornos.

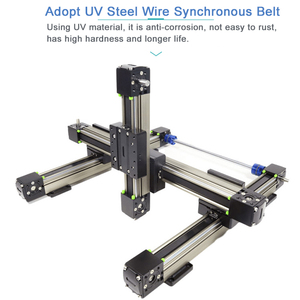

• Riel cuadrado y deslizamiento de correa: El riel cuadrado y el deslizamiento de correa sustituyen la trayectoria de movimiento lineal de la guía por un riel cuadrado. Mantiene el mismo principio que las otras variantes, acoplando una guía de posicionamiento lineal con movimiento accionado por correa. Los rieles cuadrados normalmente permiten una instalación sencilla y un posicionamiento preciso debido a su diseño de perfil bajo y cuadrado. Esto los hace adecuados para aplicaciones que requieren un posicionamiento preciso y repetibilidad. Los rieles cuadrados y los deslizamientos de correa están muy extendidos en las puertas automáticas modernas y las máquinas de transferencia.

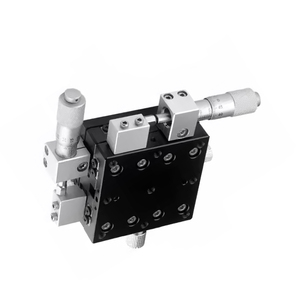

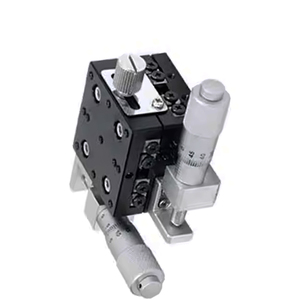

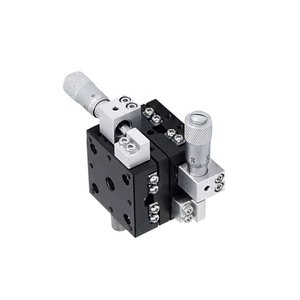

• Deslizamiento de rodillos cruzados: El deslizamiento de rodillos cruzados es un poco diferente de las entradas anteriores. Utiliza un conjunto de rodillos para proporcionar un movimiento en línea recta. En comparación con una correa o un tornillo, los deslizamientos de rodillos cruzados normalmente pueden acomodar mayores capacidades de carga al mismo tiempo que proporcionan una mayor rigidez y precisión. Esta rigidez y precisión son útiles cuando se soportan husillos pesados o se trabajan herramientas de corte con niveles de precisión más altos, como los superiores a 0,02 MM.

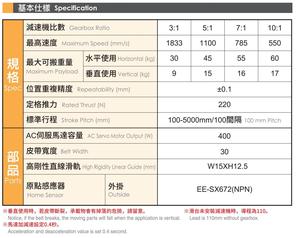

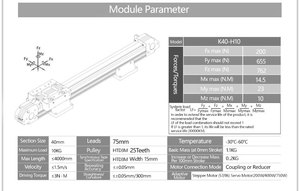

Especificaciones y mantenimiento

Las especificaciones de productos como la mesa de deslizamiento XY varían en función del tipo y el uso previsto. Estas son algunas de las especificaciones clave que los compradores deben considerar al elegir estos productos.

• Longitud del riel guía

  Esta es la longitud de la línea recta a lo largo de la cual se mueve la plataforma deslizante. La longitud del riel determina la distancia máxima de desplazamiento de la plataforma deslizante. Diferentes máquinas o configuraciones necesitarán un riel guía más largo o más corto para lograr el rango de movimiento deseado.

• Diámetro/Anchura del riel

  El diámetro o la anchura del riel afecta a la estabilidad y a la capacidad de carga del deslizamiento. Un riel más ancho proporciona mayor estabilidad, reduciendo las oscilaciones o las desviaciones en el movimiento deslizante. Por el contrario, un deslizamiento más estrecho puede ser adecuado para aplicaciones que requieren un movimiento más rápido y menos obstructivo.

• Material

  Los deslizadores lineales están hechos de diferentes materiales, entre ellos aleaciones de aluminio, acero inoxidable y acero al carbono. El acero para cojinetes se utiliza a menudo para el material del riel debido a su resistencia y durabilidad. El material afecta al peso y a la solidez del deslizamiento, influyendo en su capacidad de carga y su vida útil.

• Número de carros soportados

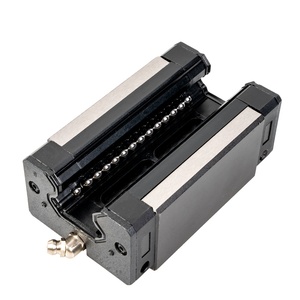

  Un carro soportado en un sistema de deslizamiento lineal XY se refiere a una plataforma o conjunto móvil que se desplaza a lo largo del riel guía. El carro soporta el objeto que necesita deslizarse o moverse en una dirección determinada, normalmente con cojinetes o rodillos incorporados que facilitan el movimiento suave a lo largo del riel. Algunos sistemas de deslizamiento tienen más de un carro para soportar cargas más pesadas y proporcionar mayor estabilidad durante el movimiento.

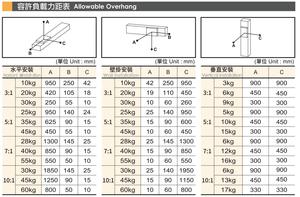

• Capacidad de carga máxima

  Esto se refiere al peso máximo que puede soportar el deslizamiento. Normalmente se indica en kg (kilogramos) o lb (libras). Seleccionar un deslizamiento lineal con una capacidad de carga suficiente es crucial para garantizar un rendimiento fiable y evitar daños o fallos durante el funcionamiento.

• Rango de temperatura de funcionamiento

  Esto especifica el rango de temperaturas en el que el deslizamiento lineal puede funcionar eficazmente. Las temperaturas extremas fuera de este rango pueden afectar al rendimiento, la lubricación y la integridad material del deslizamiento.

Mantenimiento

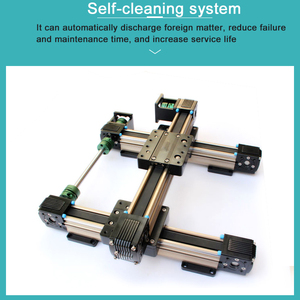

Los deslizadores lineales XY requieren muy poco mantenimiento; sin embargo, puede ser necesario un cierto mantenimiento para que las máquinas funcionen sin problemas durante el mayor tiempo posible. La limpieza de las superficies de líquidos sucios y residuos puede ser muy útil para mantener el deslizamiento en buen estado. En los deslizamientos lineales donde hay puntos de lubricación, el lubricante debe aplicarse regularmente para minimizar el desgaste, reducir la fricción mecánica y reducir el calor generado por el deslizamiento durante el movimiento. Los usuarios deben asegurarse siempre de que el lubricante utilizado es el correcto para el deslizamiento en cuestión.

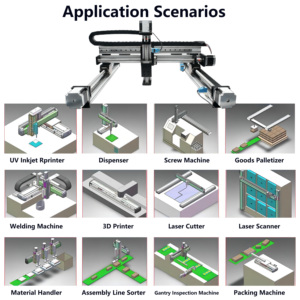

Aplicaciones de los deslizadores lineales XY

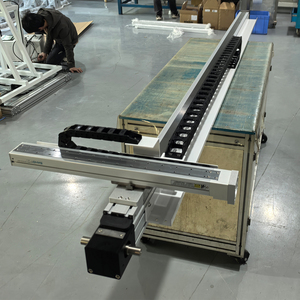

• Robótica y automatización:

  Los deslizadores lineales XY son componentes esenciales en los sistemas de automatización. Se utilizan comúnmente en las líneas de producción para el montaje automatizado y la manipulación de materiales, la recogida y colocación de productos, así como en la dispensación de productos espaciados uniformemente. En robótica, los deslizadores lineales XY sirven como plataformas de movimiento y sistemas de accionamiento, permitiendo un movimiento preciso para los brazos robóticos y los vehículos.

• Máquinas herramienta:

  Las máquinas herramienta, como las fresadoras, las cortadoras de plasma y las máquinas CNC de madera, utilizan el mecanismo de movimiento lineal para lograr diversas operaciones de mecanizado con gran precisión y fiabilidad.

• Equipo médico:

  Muchos tipos de equipos médicos también utilizan el concepto de mecanismo de deslizamiento lineal. Por ejemplo, los deslizamientos lineales se instalan en las bombas de infusión para la administración de medicamentos, los ventiladores para la asistencia respiratoria y las máquinas de diagnóstico para el análisis de muestras y la obtención de imágenes.

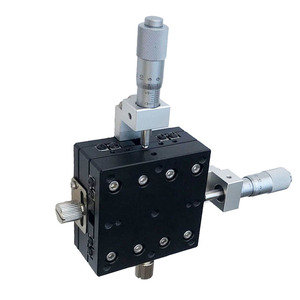

• Instrumentos ópticos:

  Los instrumentos ópticos como los espectrómetros, los microscopios y las cámaras se basan en los deslizadores lineales XY para la alineación precisa de los componentes ópticos, el posicionamiento de las muestras y la captura de imágenes, respectivamente.

• Aeroespacial y aviación:

  En el campo aeroespacial y de la aviación, los rieles de deslizamiento lineal encuentran aplicación en los sistemas de ajuste de las superficies de control de las aeronaves y los telescopios, así como en el montaje y las pruebas de los componentes de las aeronaves y los satélites espaciales.

Cómo elegir los deslizadores lineales XY

Cuando se trata de elegir deslizadores lineales XY para un propósito específico, hay muchos factores a considerar, como la aplicación prevista del sistema, la carga que va a manejar, los requisitos de velocidad y aceleración, el entorno en el que va a funcionar, el espacio disponible y las limitaciones presupuestarias.

• Requisitos de la aplicación

  Es crucial determinar los requisitos de la aplicación antes de decidir sobre los rieles de deslizamiento lineal. En primer lugar, se debe considerar la capacidad de carga y el peso de la aplicación prevista. Los deslizadores lineales XY están disponibles en varios tamaños y formas para satisfacer las necesidades de diferentes industrias. Una coincidencia óptima entre las necesidades de una empresa y los rieles de deslizamiento lineal elegidos es esencial para un progreso y un éxito sin problemas.

• Tipo de rodamiento

  El tipo de rodamiento afecta al rendimiento, los requisitos de mantenimiento y el coste. Por ejemplo, los rodamientos de rodillos ofrecen una alta capacidad de carga y rigidez, lo que los hace adecuados para aplicaciones de servicio pesado. Por otro lado, los rodamientos de bolas con brida proporcionan un movimiento más suave y mayores velocidades para aplicaciones que requieren movimientos rápidos.

• Forma de las guías

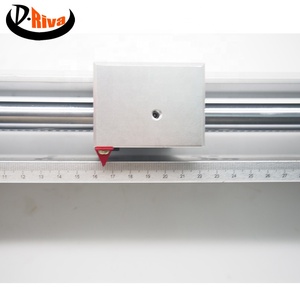

  Existen dos tipos principales de guías: cuadradas y redondas. Las guías de forma cuadrada proporcionan mayor estabilidad y precisión, lo que las hace adecuadas para tareas de alta precisión. Las guías redondas son una excelente opción para las máquinas que funcionan a altas velocidades y tienen baja fricción.

También se debe considerar el entorno de trabajo para seleccionar los rieles de deslizamiento lineal más adecuados para necesidades particulares. Un ejemplo de ello sería el hecho de que los deslizamientos de alta precisión equipados con rodamientos de bolas en entornos polvorientos o húmedos requerirían un sellado adicional para evitar la contaminación. Del mismo modo, los deslizamientos fiables destinados a actividades subacuáticas necesitarían ser resistentes a la corrosión.

Por último, también se debe tener en cuenta el presupuesto al elegir la compra de deslizamientos lineales. Sin embargo, es imperativo valorar el rendimiento y la calidad por encima del coste para garantizar un ajuste perfecto para la aplicación elegida y disfrutar de resultados duraderos.

Preguntas y respuestas

P1: ¿Hay algún requisito de mantenimiento especial para los rieles de deslizamiento lineal para mantenerlos en buen estado?

R1: Al igual que con cualquier componente de una máquina, el riel de deslizamiento lineal AY tiene algunos requisitos básicos de mantenimiento. La limpieza regular es importante para eliminar cualquier polvo, residuos u otros contaminantes que puedan interferir con el movimiento suave o causar desgaste. Después de la limpieza, es fundamental aplicar un aceite o grasa lubricante de alta calidad diseñado para deslizamientos lineales. Este lubricante ayuda a minimizar la fricción entre las piezas móviles y proporciona recubrimientos para la resistencia a la corrosión. El programa específico de lubricación depende de factores como el uso del riel, el entorno operativo y el tipo de lubricante utilizado. Las herramientas de aplicación de lubricante pueden incluir cepillos, trapos o pistolas de lubricación. Aunque los rieles de deslizamiento tienden a tener un bajo mantenimiento en comparación con otras piezas de la máquina, seguir estas directrices básicas de limpieza y lubricación puede ayudar a prolongar la vida útil y el rendimiento del deslizamiento.

P2: ¿Existe un límite de peso para la carga que pueden soportar los rieles de deslizamiento lineal?

R2: Existen límites de peso en función del tamaño y las especificaciones del riel. Cada riel de deslizamiento lineal se prueba y clasifica con una capacidad máxima de carga. Esto significa que hay un cierto límite superior a la cantidad de peso que un riel puede soportar mientras sigue funcionando correctamente. Si se excede este límite de peso, se corre el riesgo de dañar el riel. El deslizamiento puede desgastarse excesivamente, o las piezas pueden romperse. Con los deslizamientos pequeños y ligeros destinados a aplicaciones de servicio ligero, es común pensar que solo pueden manejar pesos pequeños. Sin embargo, los deslizamientos de mayor tamaño diseñados para aplicaciones de servicio pesado tienen límites de peso más altos, lo que les permite acomodar cargas mucho más pesadas.

P3: ¿Se pueden cortar los rieles de deslizamiento lineal a longitudes personalizadas para las necesidades específicas de un proyecto?

R3: Sí, los rieles de deslizamiento lineal se pueden cortar a longitudes personalizadas para satisfacer los requisitos particulares de un proyecto. A diferencia de algunos componentes que solo están disponibles en tamaños fijos, los deslizamientos lineales ofrecen flexibilidad y se pueden adaptar para que se ajusten a las dimensiones únicas de la aplicación. Sin embargo, al realizar modificaciones como el corte a longitudes más cortas, es crucial que este proceso se realice correctamente. Deben utilizarse técnicas y equipos de corte adecuados para garantizar que no haya problemas con el funcionamiento del riel después. Siempre que el corte se realice correctamente, los deslizamientos se pueden hacer para adaptarse mejor a las necesidades de los proyectos individuales.

P4: ¿Qué tipos de lubricantes se pueden utilizar en los rieles de deslizamiento lineal al limpiarlos y mantenerlos?

R4: Tanto el aceite como la grasa son lubricantes adecuados para aplicar a los rieles de deslizamiento lineal durante la limpieza y el mantenimiento. El aceite suele presentarse en forma líquida, mientras que la grasa tiene una consistencia más espesa, similar a la de un gel. Los deslizamientos lineales están diseñados para funcionar con cualquiera de los dos. Algunos aceites comúnmente recomendados incluyen el aceite de trabajo lubricante de máquinas o el lubricante ligero específicamente diseñado para rieles de deslizamiento. El aceite ayuda a minimizar la fricción y permite un movimiento más rápido de las piezas. Las grasas suelen proporcionar un recubrimiento más duradero, ya que no se desgastan tan rápido. De cualquier manera, el uso de aceite o grasa ayuda a proteger el riel y prolonga su vida útil.
