Tipos de rieles lineales SBR
Los rieles lineales SBR son barras cilíndricas con un rodamiento de carro específico diseñado para vencer la fricción y soportar un movimiento lineal suave. Se utilizan ampliamente en muchos tipos de aplicaciones de la industria de la maquinaria, como máquinas de impresión 3D, enrutadores CNC, sierras circulares, máquinas de pulverización y más.
De acuerdo con las demandas de los compradores profesionales, se pueden dividir en los siguientes tipos:
-
Riel lineal SBR30
-Diámetro: 30 mm
El riel lineal SBR30 es el tamaño más grande de la serie SBR. Es una barra cilíndrica con un radio de 30 mm. El riel lineal SBR30 también soporta cargas y momentos más altos que los tipos más pequeños. Los usuarios pueden combinarlos con bloques de rodamientos SBR30 correspondientes para crear guías para cargas más pesadas o aplicaciones que necesitan soportar más peso. Elegir un riel lineal SBR30 ayuda a configurar una máquina que puede manejar un trabajo con materiales más pesados o más masa. Por lo tanto, se puede utilizar en una fresadora CNC y en la industria de la maquinaria que requiere altas cargas o corte de materiales más densos.
-
Riel lineal SBR20
-Diámetro: 20 mm
El riel lineal SBR20 es más pequeño que el riel lineal SBR30. El diámetro de su barra es de 20 mm. Se utiliza para proporcionar una superficie deslizante para aplicaciones de carga moderada. El riel lineal SBR20 es perfecto para esas necesidades de carga moderada, como impresoras 3D, máquinas CNC de servicio ligero y otros dispositivos de la industria de la maquinaria más ligeros. Funciona bien cuando la principal prioridad es mantener las cosas ligeras y suaves sin agregar peso o complejidad innecesarios.
-
Riel lineal SBR16
-Diámetro: 16 mm
El riel lineal SBR16 es el tamaño más pequeño de los rieles SBR. Con un diámetro de solo 16 mm, a menudo se utiliza en soluciones de la industria de la maquinaria más compactas y que ahorran espacio o dispositivos de menor costo. Además, el riel SBR16 permite el diseño de ensamblajes más estrechos donde el espacio es limitado y proporciona un movimiento suave donde la simplicidad y las dimensiones mínimas son esenciales. Por lo general, se puede adoptar en impresoras 3D pequeñas, escáneres, cámaras y otros equipos ligeros y pequeños.
Además de las opciones básicas, se pueden fabricar rieles SBR más largos o más cortos según las solicitudes especiales de los clientes. Generalmente, la longitud de los rieles lineales SBR es de aproximadamente 300 mm a 2000 mm, con incrementos de 100 mm. Otras longitudes personalizadas también están disponibles. Además, los soportes de los bloques de rieles SBR se denominan bloques de rodamientos para que la barra pase a través de ellos. Un bloque de soporte SBR ayuda a asegurar la barra, particularmente en los extremos, y a mantener el movimiento recto y suave. Los bloques de soporte SBR también permiten que la barra se monte perpendicular a otra superficie.
Especificaciones y mantenimiento del riel lineal SBR
La especificación del riel lineal SBR se resume en la siguiente tabla.
- Tamaños: Por lo general, la longitud del riel lineal SBR puede ser de 100 mm a 3000 mm (o incluso más); el diámetro de la barra puede ser de 12 mm, 16 mm, 20 mm, 25 mm, etc. La personalización es aceptable para estas dimensiones.
- Capacidad de carga: En general, la capacidad de carga del riel lineal SBR depende de la longitud, el diámetro y los materiales. Por ejemplo, el SBR de 12 mm tiene una capacidad de carga menor que el riel lineal SBR de 25 mm.
- Material: La mayoría de los rieles lineales SBR están hechos de acero al carbono, pero también está disponible el acero inoxidable. Este último puede funcionar en entornos húmedos o corrosivos.
- Temperatura de trabajo: Los rieles lineales SBR hechos de materiales adecuados pueden funcionar bien en rangos de temperatura de -20 grados Celsius a 80 grados Celsius.

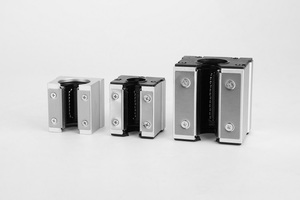

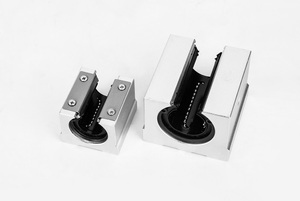

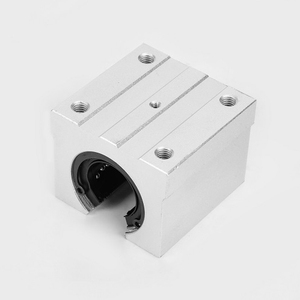

- Bloques deslizantes: Los rieles SBR generalmente tienen diferentes bloques deslizantes. Son SBR20UU, SBR20LUU y SBR20WU. El código "UU" significa que el bloque tendrá dos extremos cerrados. Además, "L" y "W" representan las versiones alargadas y cuadradas.
En general, se requiere muy poco mantenimiento para los rieles lineales SBR. Sin embargo, la inspección y limpieza regulares de los residuos ayudarán a prolongar la vida útil del riel. También es mejor programar la lubricación periódicamente. Al limpiar el riel y el bloque, se puede utilizar un paño sin pelusa junto con alcohol isopropílico o una solución desengrasante similar para eliminar cualquier suciedad, aceite o grasa que se haya acumulado con el tiempo. Sin embargo, es mejor utilizar un lubricante adecuado después de limpiar el riel SBR.
Después de la limpieza, inspeccione cuidadosamente el bloque deslizante. Asegúrese de que los rodamientos de bolas estén intactos y bien lubricados. Además, compruebe si hay marcas o daños en el riel. Lubricar el riel y el bloque deslizante es una parte esencial del mantenimiento del riel lineal SBR. Los rieles deben lubricarse con regularidad para mantener el deslizamiento suave. Se recomienda aplicar gotas en la parte superior del deslizamiento y limpiar el exceso con un paño limpio al lubricar los rieles SBR. La vida útil de un riel SBR se puede prolongar limpiándolo y lubricándolo con regularidad.
Escenarios de aplicación de los rieles lineales SBR
-
Automatización industrial y fabricación de maquinaria
Los rieles SBR se utilizan ampliamente en equipos de automatización industrial. Se pueden utilizar como elementos de guía para máquinas herramienta, robots y otros dispositivos automatizados, asegurando la alineación precisa y el movimiento estable de los componentes mecánicos. Los rieles SBR también encuentran aplicaciones en la fabricación de maquinaria especializada. Se utilizan en equipos como láseres, prensas y máquinas de embalaje para facilitar el funcionamiento suave de las piezas mecánicas que requieren movimiento lineal.
-
Logística y almacenamiento
En los centros de logística y las instalaciones de almacenamiento, los rieles lineales SBR se pueden emplear en los sistemas de transportadores para lograr un transporte de productos estable y eficiente. Sirven como componentes de guía para carros y carretillas, lo que permite un movimiento suave y preciso. Los rieles lineales SBR también son adecuados para su uso en sistemas de almacenamiento automatizados. Se pueden integrar en grúas apiladoras y transbordadores para facilitar las operaciones de recolección y colocación de alta velocidad y precisión.
-
Equipos médicos y de atención médica
Los rieles lineales SBR se utilizan comúnmente en equipos de dispositivos médicos. Por ejemplo, en las máquinas de rayos X, pueden servir como mecanismos de posicionamiento para garantizar un movimiento preciso y estable durante los procedimientos de imagen. Los rieles lineales SBR también encuentran aplicaciones en instrumentos quirúrgicos y sistemas quirúrgicos robóticos. Proporcionan un control preciso y un movimiento suave para procedimientos mínimamente invasivos.
-
Electrónica y fabricación de semiconductores
Los rieles lineales SBR juegan un papel crucial en la producción de dispositivos electrónicos como teléfonos inteligentes y televisores. Se utilizan en máquinas de ensamblaje, equipos de tecnología de montaje superficial (SMT) y dispositivos de prueba para garantizar un posicionamiento preciso y un funcionamiento confiable. En la fabricación de semiconductores, los rieles lineales SBR se emplean en máquinas de fotolitografía y sistemas de manipulación de obleas. Permiten un movimiento y una alineación precisos durante el proceso de fabricación de semiconductores.
-
Equipos ópticos y de imagen
Los rieles lineales SBR se utilizan en instrumentos ópticos como microscopios y telescopios como un medio de control y posicionamiento. Permiten un ajuste preciso y un movimiento estable de los componentes ópticos. En equipos de imagen como cámaras y escáneres, los rieles lineales SBR permiten un movimiento suave y preciso para el posicionamiento de sensores de imagen y lentes.
-
Equipos aeroespaciales y de aviación
Los rieles lineales SBR encuentran aplicaciones en equipos aeroespaciales y de aviación. Se utilizan en sistemas de satélites para el posicionamiento preciso y la estabilización de los componentes de los satélites. Los rieles SBR también juegan un papel en el ensamblaje y mantenimiento de aeronaves. Se pueden utilizar en equipos como plataformas elevadoras y dispositivos de inspección para facilitar el movimiento y el ensamblaje de los componentes de las aeronaves.
Cómo elegir rieles lineales SBR
Elegir el riel lineal SBR adecuado para una aplicación específica requiere considerar múltiples factores que afectan el rendimiento, la compatibilidad y la funcionalidad general del sistema.
-
Capacidad de carga:
Es esencial determinar la carga esperada y seleccionar un riel SBR que pueda soportarla, incluidas las posibles expansiones futuras.
-
Longitud:
La longitud del riel debe coincidir con la distancia de desplazamiento deseada. Considere la posibilidad de utilizar varios rieles más cortos si son más efectivos.
-
Diámetro del tubo:
Un diámetro de tubo más grande aumenta la capacidad de carga y la rigidez, mientras que uno más pequeño ahorra espacio y peso. Seleccione un tamaño apropiado en función de los requisitos.
-
Precisión:
Ajuste el nivel de precisión deseado para la aplicación. Considere si el riel necesita manejar operaciones de alta velocidad o minimizar la tolerancia acumulada en sistemas complejos.
-
Tipo de carro guía:
Dependiendo de las necesidades de la aplicación, seleccione un diseño de carro guía en particular, como el carro de bloque abierto para un fácil montaje o el carro de bloque cerrado para una mejor protección contra contaminantes.
-
Consideraciones ambientales:
Elija los materiales y revestimientos adecuados para el riel lineal y el carro guía para garantizar la durabilidad y el rendimiento a largo plazo en las condiciones ambientales específicas de la aplicación.
-
Rentabilidad:
Si bien es esencial satisfacer las necesidades de la aplicación, considere el equilibrio entre el rendimiento y el costo para garantizar una decisión financieramente responsable.
-
Compatibilidad del sistema:
Finalmente, asegúrese de que el riel lineal seleccionado sea compatible con los demás componentes del sistema, como motores, mecanismos de accionamiento y elementos de control, para promover la integración y el funcionamiento adecuados.
Preguntas frecuentes sobre los rieles lineales SBR
P1: ¿Cuáles son los beneficios de utilizar rieles lineales SBR?
A1: Los rieles lineales SBR brindan varios beneficios, incluida la capacidad de soportar cargas pesadas, la capacidad de soportar aplicaciones de alta temperatura, la asequibilidad y la versatilidad para diferentes aplicaciones industriales.
P2: ¿Cuánto duran los rieles lineales?
A2: Si se mantienen adecuadamente, los rieles lineales pueden durar hasta 10 años. Sin embargo, esto está sujeto al entorno operativo, la aplicación, la calidad del material y el diseño del sistema de movimiento lineal.
P3: ¿Cuáles son las tendencias en el mercado de rieles lineales?
A3: El mercado de rieles lineales está creciendo debido a la creciente demanda de la industria de la salud y la automatización. Además, los vendedores pueden esperar ver avances en materiales y tecnología que mejoren la durabilidad, la precisión y el rendimiento de los rieles lineales. Es probable que los rieles lineales se vuelvan más pequeños y rápidos para adaptarse a las necesidades de maquinaria y equipos compactos.
P4: ¿Los rieles lineales brindan flexibilidad en el movimiento?
A4: Sí, los rieles lineales generalmente se cortan a la longitud deseada para la aplicación. El componente lineal también funciona bien con otras piezas diseñadas para movimiento lineal. Esto facilita la creación de un sistema que satisfaga las necesidades específicas.
P5: ¿La suciedad o los residuos pueden afectar el rendimiento de los rieles lineales?
A5: Sí, cualquier suciedad o residuo que se acumule en el riel lineal puede afectar su rendimiento. Es por eso que el mantenimiento y la limpieza regulares son importantes.
