Guía de movimiento lineal

Tipos de Guías de Movimiento Lineal

Una guía de movimiento lineal es una pieza de máquina que permite el movimiento lineal y, al mismo tiempo, soporta cargas pesadas y alta rigidez. Su principal propósito es garantizar el movimiento en línea recta de los componentes de la máquina con una alineación precisa.

Las guías de movimiento lineal son dispositivos mecánicos de alta precisión que se utilizan para proporcionar el desplazamiento lineal de un objeto en una dirección. Los siguientes son los tipos típicos de guías de movimiento lineal de rieles:

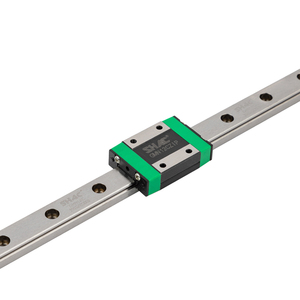

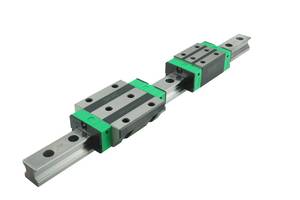

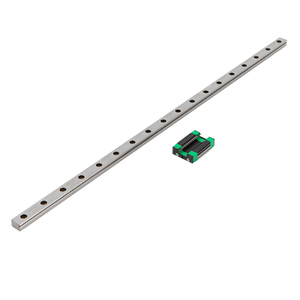

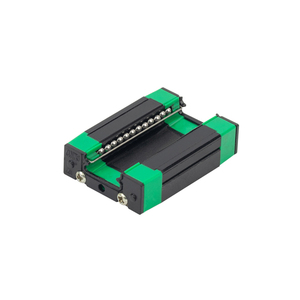

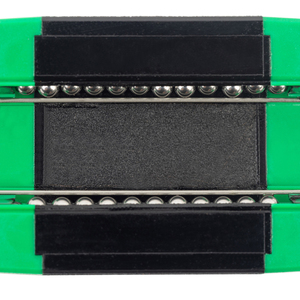

• Guía de Movimiento Lineal de Bolas: Una guía de movimiento lineal de bolas suele constar de un riel guía y un bloque móvil. El riel guía tiene una pista circular en su interior, mientras que las bolas de movimiento lineal están alojadas en el bloque móvil. Las bolas proporcionan una forma de fricción de rodadura que facilita el movimiento del bloque a lo largo del riel guía con alta precisión y mínima resistencia. Las guías de movimiento lineal de bolas están disponibles en diferentes especificaciones, como 15, 20, 25 y 30 mm.

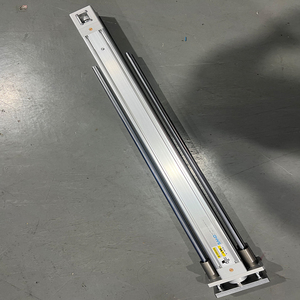

• Guía Lineal de Balón: El eje y el carro de soporte suelen formar una guía lineal de balón. El eje tiene una sección transversal circular y suele estar recubierto de cromo para evitar la corrosión. En cuanto al carro de soporte, está diseñado para sostener la carga y moverse a lo largo del eje. Las guías lineales de balón son fácilmente disponibles y muy comunes.
• Guía Lineal de Riel Cuadrado: Una guía lineal de riel cuadrado tiene un perfil cuadrado, como su nombre indica. La guía de movimiento lineal cuadrada permite a los usuarios realizar cinco caras de cuadrados, lo que permite una fácil instalación desde cualquier lado, además de garantizar la precisión, la rigidez y una alta capacidad de carga. Además, este tipo de guía lineal permite un montaje sencillo y una mayor variedad de aplicaciones, lo que la convierte en una de las guías lineales más comunes utilizadas en diferentes sectores industriales.

Especificaciones y Mantenimiento de los Rieles de Movimiento Lineal

A continuación se presentan algunas especificaciones y descripciones generales de los rieles de movimiento lineal.

• Longitud

  Cuando se describe la longitud del riel, se refiere a su longitud real. Las longitudes más comunes incluyen 300, 600, 900, 1200 y 1500 mm. Los rieles largos se pueden cortar a medida. Alternativamente, se pueden unir dos o más rieles para formar uno más largo. Deslizar dos o más rieles más cortos suele ser preferible a utilizar un riel largo cuando la longitud excede los límites del material.

• Guía

  Un riel de movimiento lineal normalmente tiene una guía que puede o no estar incluida con el deslizador.

  Una guía integral está fija en un extremo y puede moverse a lo largo del riel, al menos en teoría. Una guía externa puede consistir en rodamientos de carro unidos al bastidor que mantiene el riel en su lugar. La guía ayuda al riel de movimiento lineal utilizando rodamientos de apoyo alineados correctamente para formar un arreglo resistente y duradero en movimiento.

• Capacidad de Carga

  Un riel de movimiento lineal de carga pesada está diseñado para transportar cargas más pesadas. La capacidad de carga lineal uniforme es de hasta 1477.2N. Sin embargo, muchos factores, como el material, el diseño, la lubricación y el tipo de movimiento, determinarán la capacidad de carga real.

Mantener los rieles de movimiento lineal garantiza que se muevan sin problemas, por lo que es fundamental el manejo adecuado del proceso. Los pasos son los siguientes:

• El primer paso es limpiar la guía lineal eliminando todos los residuos y materiales extraños del riel guía y el bloque deslizante utilizando un limpiador no corrosivo.
• Aplicar Lubricación - Aplicar una pequeña cantidad de grasa o lubricante al bloque deslizante y al riel guía de la guía lineal. El bloque deslizante se puede lubricar con grasa o aceite, mientras que los rieles guía generalmente se lubrican con grasa.
• Selección de Lubricante: Para un rendimiento óptimo, elija el lubricante adecuado en función del entorno operativo y las condiciones de carga de la guía lineal.
• Inspección Regular: Inspeccione regularmente la guía lineal para detectar signos de desgaste, daños o contaminación para solucionar cualquier problema de inmediato.

Aplicaciones de los Rieles de Guía de Movimiento Lineal

Las guías de movimiento lineal son útiles en diversas aplicaciones industriales y de fabricación. Algunos escenarios de uso comunes incluyen los siguientes.

• Máquinas herramienta

  Las guías lineales soportan el movimiento de las herramientas de corte y las piezas de trabajo en los sistemas de máquinas herramienta. Proporcionan un posicionamiento preciso y un movimiento de alta velocidad para fresadoras CNC, máquinas de corte de grabado láser, tornos y centros de mecanizado.

• Automatización y robótica

  Las guías de movimiento lineal son componentes fundamentales de los sistemas robóticos. Permiten que los robots logren un control de movimiento de alta precisión, facilidad de montaje y permiten el movimiento multidimensional.

• Equipo médico

  Las guías de movimiento lineal pueden lograr un control de movimiento preciso en los dispositivos médicos. Estos incluyen máquinas de resonancia magnética, tomógrafos, analizadores de sangre, etc. Con los rieles de guía de movimiento lineal, estos dispositivos médicos ofrecen un diagnóstico confiable y un tratamiento preciso.

• Sistemas de transporte

  Los rieles de movimiento lineal se aplican en varios sistemas de transporte. Soporta las plataformas y los puestos de los sistemas de transporte del aeropuerto. Las guías de movimiento lineal también realizan el movimiento del carro en trenes de alta velocidad, ascensores y escaleras mecánicas. Además, las guías de movimiento lineal garantizan un posicionamiento preciso y un movimiento suave en vehículos como automóviles y motocicletas.

• Aeroespacial y defensa

  Los equipos de defensa y aeroespaciales utilizan rieles de movimiento lineal. Soporta un posicionamiento preciso y un movimiento suave para plataformas de lanzamiento, cámaras de vigilancia y satélites.

• Construcción y carpintería

  Los equipos de carpintería y construcción aplican rieles de movimiento lineal para lograr un mecanizado automático y preciso para cortar, cepillar y rutear. Tal aplicación incluye enrutadores CNC de carpintería y mesas deslizantes de carpintería.

• Instrumentos ópticos

  Instrumentos como espectrómetros, cromatógrafos y microscopios utilizan guías de movimiento lineal para un posicionamiento adecuado.

• Fabricación de semiconductores

  Las guías de movimiento lineal se utilizan para lograr la precisión de la transferencia y la alineación para el procesamiento de obleas y el equipo de fabricación de visibilidad de semiconductores.

Cómo elegir Rieles de Guía de Movimiento Lineal

Los compradores comerciales deben considerar los siguientes factores antes de invertir en rieles de guía de movimiento lineal para sus aplicaciones específicas.

• Análisis de requisitos de aplicación

El primer paso es comprender los requisitos específicos de la aplicación. Esto incluye observar la capacidad de carga, la distancia de desplazamiento, la velocidad y la aceleración, la precisión y el entorno de trabajo. Todos estos factores ayudarán a determinar qué tipo de guía lineal es adecuada para la máquina.

• Construcción y materiales

Considere el diseño y los materiales del riel de movimiento lineal. Elija aquellos que duren y no se desgasten fácilmente, como acero de alto carbono o aleaciones especiales para el riel. Las partes deslizantes a menudo utilizan plástico o cerámica duraderos. También, considere la estructura. Una guía sellada puede ser mejor si la máquina funciona en un lugar sucio.

• Compatibilidad y fácil instalación

Dado que existen diferentes tipos de rieles de movimiento lineal, asegúrese de que el que se va a comprar se conecte bien con otras piezas de la máquina. El nuevo riel debe tener un diseño y un tamaño similares al anterior. Además, el nuevo riel no debe exceder el límite presupuestario. Considere un proceso de instalación fácil para ahorrar en costos adicionales.

Normalmente, los rieles lineales con un bloque son más fáciles de instalar que los que necesitan una alineación precisa.

• Calidad y costo

Seleccione guías de movimiento lineal de alto rendimiento que ofrezcan buena calidad a un costo asequible. Compare los precios de diferentes fabricantes, pero no comprometa la calidad de la guía. Una guía de bajo costo con un rendimiento deficiente dará lugar a un mantenimiento, reparaciones y reemplazos adicionales en el futuro, lo que puede ser más costoso.

• Comprar a proveedores de confianza

Finalmente, para garantizar la calidad de la guía de movimiento lineal, compre a un fabricante de renombre o proveedor de confianza. Verifique si brindan el soporte posventa adecuado. Debe incluir garantías del producto y servicios de instalación. Además, observe las calificaciones y reseñas del proveedor de otros compradores para asegurarse.

Preguntas Frecuentes

P1: ¿Hay algún otro tipo de rieles de movimiento lineal además de los rieles deslizantes lineales ampliamente conocidos?

R1: Sí. Otros tipos de rieles de movimiento lineal incluyen la barra guía lineal, el riel de movimiento lineal en V y el riel de movimiento lineal de tornillo de bola. Cada uno de ellos tiene sus características únicas que se adaptan a aplicaciones específicas.

P2: ¿Cuáles son las tendencias actuales en los rieles de guía de movimiento lineal?

R2: Las guías de rieles de movimiento lineal ahora están experimentando la personalización y los nuevos materiales, que son tendencias que están impactando positivamente en la industria de las guías de rieles de movimiento lineal. Además, la tecnología de guías de rieles de movimiento lineal continúa evolucionando, aportando innovaciones como sistemas de autolubricación, diseños antivibración y módulos de movimiento lineal inteligentes. Estas combinaciones de nuevos materiales y avances tecnológicos están mejorando el rendimiento, la durabilidad y la precisión de las guías de rieles de movimiento lineal.

P3: ¿Las guías de rieles de movimiento lineal tienen capacidades de carga?

R3: Sí, las guías de rieles de movimiento lineal tienen capacidades de carga. Por lo general, esta capacidad de carga está determinada por el proveedor o fabricante. Varios factores determinan la capacidad de carga de las guías de rieles de movimiento lineal, como el tamaño y la sección transversal, el material utilizado en la fabricación y la configuración del diseño.
