Un **enrutador CNC de PCB para prototipado** es una máquina que se utiliza para fabricar el sustrato de componentes electrónicos como las placas de circuito. Sin embargo, existen diferentes tipos de máquinas CNC disponibles en el mercado para diversos propósitos.

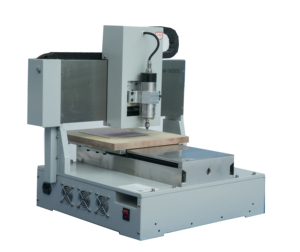

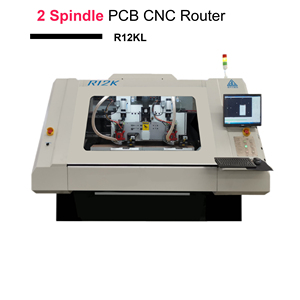

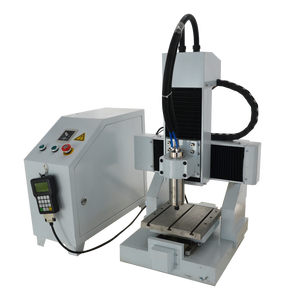

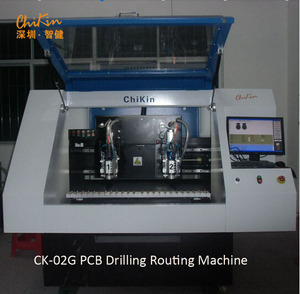

Máquinas de fresado de PCB:
Estas máquinas están especialmente diseñadas para fresar PCB de forma precisa. Por lo general, cuentan con características como cambiadores automáticos de herramientas y husillos de alta velocidad para una producción eficiente.

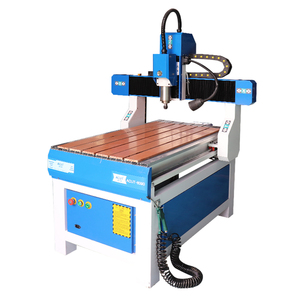

Máquinas CNC basadas en enrutadores:
Esta máquina permite a los usuarios instalar un enrutador para crear un enrutador CNC de PCB. Estos dispositivos son flexibles, pero la precisión puede ser menor que las máquinas de fresado CNC dedicadas.

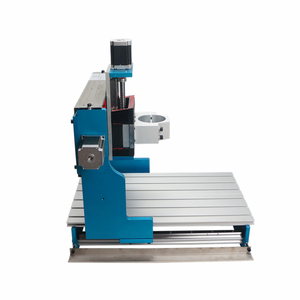

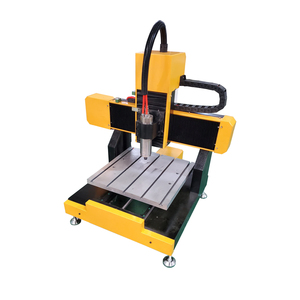

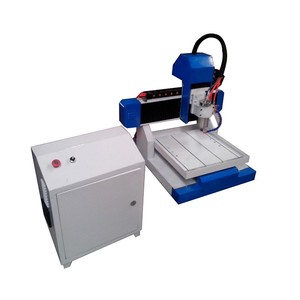

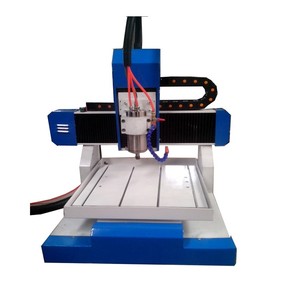

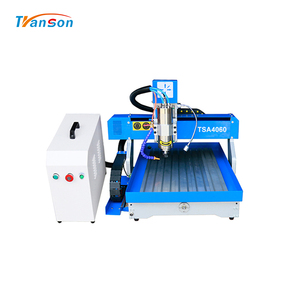

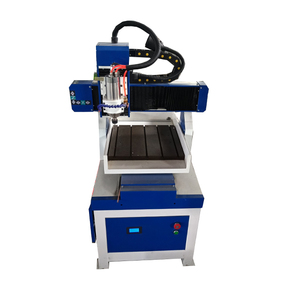

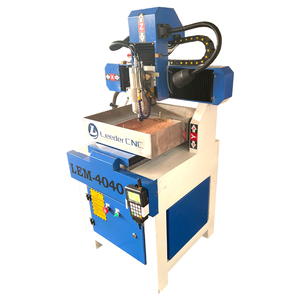

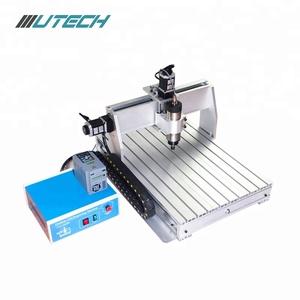

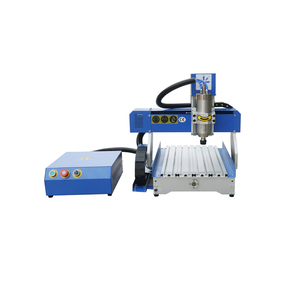

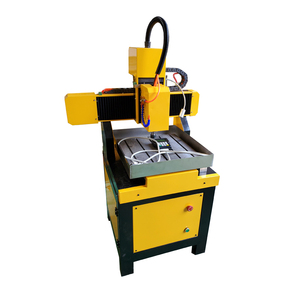

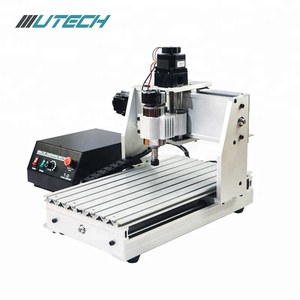

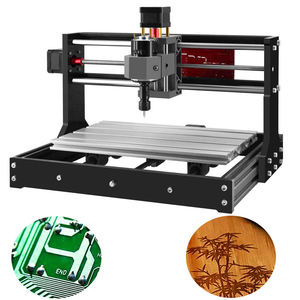

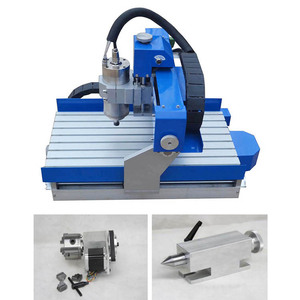

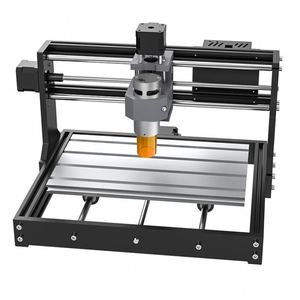

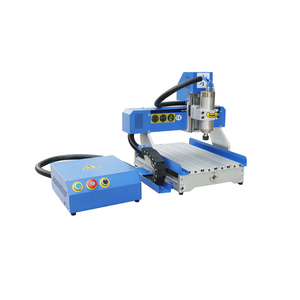

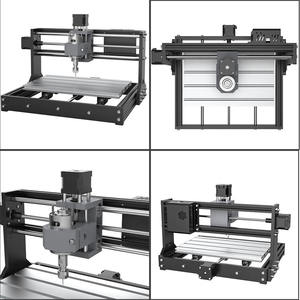

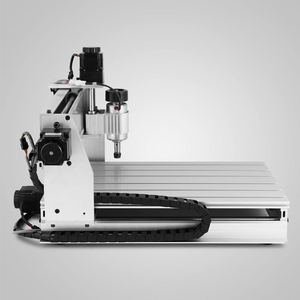

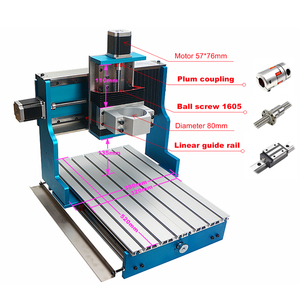

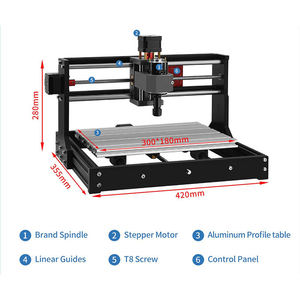

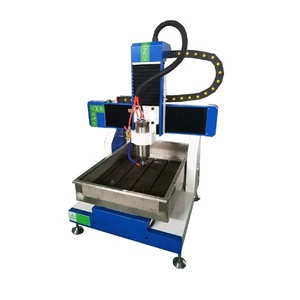

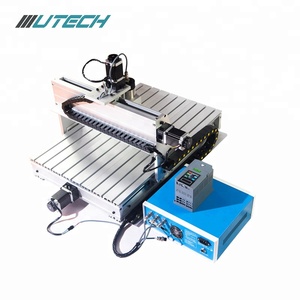

Máquinas CNC Mini:
Estas máquinas pequeñas son modelos de mesa que son asequibles y adecuados para aficionados y proyectos pequeños. Ocupan menos espacio pero ofrecen un área de trabajo y capacidades limitadas en comparación con los modelos más grandes.
Máquinas CNC láser:
Esta máquina utiliza tecnología láser para grabar o cortar materiales de PCB. Proporcionan alta precisión y cortes limpios sin contacto físico con el material. Sin embargo, pueden tener limitaciones en términos de profundidad y compatibilidad de materiales.
Máquinas CNC híbridas:
Estas combinaciones ofrecen múltiples procesos de fabricación en un solo dispositivo, como capacidades de fresado y grabado láser. Tienen versatilidad pero pueden ser más caras.

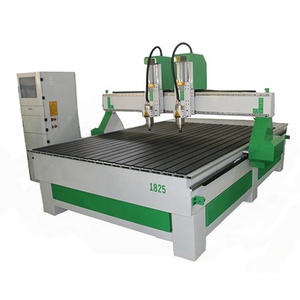

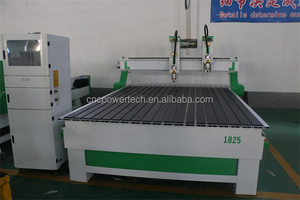

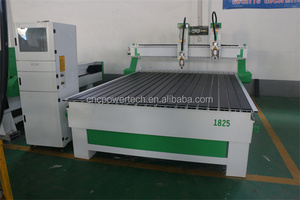

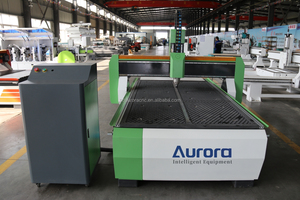

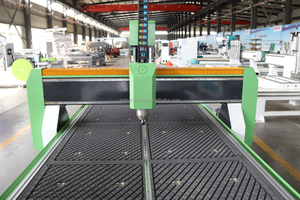

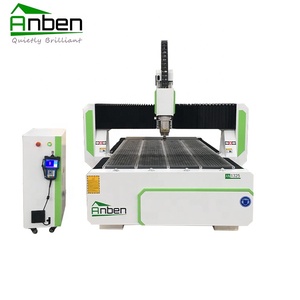

Enrutadores CNC industriales:
Estas máquinas a gran escala son adecuadas para entornos de alta producción. Por lo general, se construyen con una construcción más robusta y pueden manejar placas más extendidas y complejas. Su trabajo es más preciso y rápido, pero a menudo tienen un precio elevado.

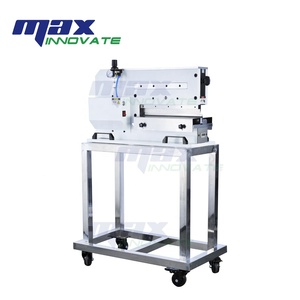

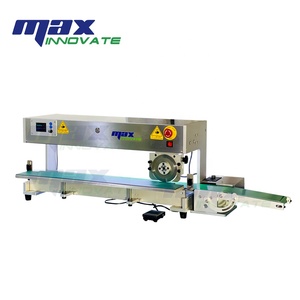

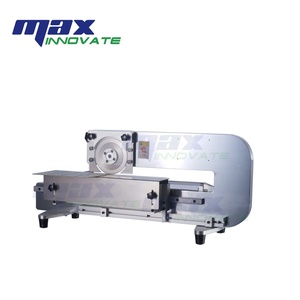

Cortadores CNC de paneles:
Este tipo de CNC está específicamente diseñado para cortar paneles de PCB en lugar de PCB individuales. Los fabricantes utilizan estos tipos para producir grandes cantidades de PCB básicos, que luego se segmentarán según sea necesario. Una ventaja significativa de los cortadores CNC de paneles es lograr una mayor tasa de producción en comparación con los métodos tradicionales.
Para un funcionamiento óptimo y una vida útil máxima del producto, es fundamental comprender los requisitos de mantenimiento y las especificaciones de un enrutador CNC de PCB para prototipado.
Tamaño de la máquina y área de corte:
Las dimensiones generales del enrutador y el área de trabajo donde se admite y se corta la placa de circuito son dos piezas de información cruciales que se deben conocer. Asegúrese de que la máquina pueda manejar el tamaño de la placa que normalmente se utiliza para los prototipos. Por ejemplo, un enrutador CNC de PCB mini tiene un tamaño estándar de 300x200x200 mm con un área de corte de 200x300 mm.
Materiales admitidos:
Varios tipos de plástico y laminado de epoxi de fibra de vidrio FR4 constituyen el material de una placa de circuito impreso. Sin embargo, dado que algunos de ellos son más difíciles de cortar que otros, es importante conocer el grosor máximo del material que puede manejar un enrutador. La mayoría de las PCB de prototipo tienen un grosor entre 1,0 mm y 1,6 mm.

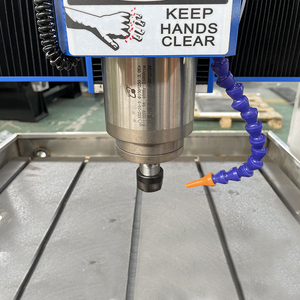

Precisión y husillo:
La precisión de un enrutador afecta la suavidad de los cortes y la calidad final de los orificios y ranuras de la PCB. Los ejes robóticos que impulsan el dispositivo tienen una precisión de ± 0,01 mm, y los husillos tienen diferentes velocidades de rotación según el material que se esté cortando. Para las PCB fabricadas con laminado de fibra de vidrio FR4, la velocidad del husillo suele estar entre 30 000 y 50 000 RPM.
Software de control:
Es esencial saber qué formatos de archivo de diseño y otros archivos funcionales admite el enrutador para transferir sin problemas el diseño que se va a cortar a la máquina. El software se utiliza con frecuencia para vincular los dos, que luego se pueden utilizar para modificar la velocidad de corte y otros detalles. Al vincular el diseño y el programa de corte, es importante comprobar si hay problemas, como archivos de diseño que incluyen orificios de perforación que faltan o capas que no son transparentes.
El principal requisito de mantenimiento de una máquina CNC para fabricar PCB es la necesidad de una limpieza regular y exhaustiva. El polvo y la suciedad se acumularán en las proximidades de las brocas de corte, los rieles y otras piezas móviles, lo que eventualmente puede dañar el enrutador o afectar la calidad de los cortes. Por lo tanto, es necesario eliminar este polvo y suciedad de forma rutinaria.
Si bien la limpieza es el requisito más fundamental para el mantenimiento, es fundamental mantener actualizado el firmware y el software instalando las últimas versiones o parches tan pronto como estén disponibles. Es esencial revisar todos los cables y conexiones de forma regular para detectar desgaste o cualquier otro problema para asegurarse de que la transmisión de la señal no se vea afectada.
La lubricación de la máquina es necesaria de forma rutinaria para un movimiento suave y la longevidad de los componentes del dispositivo. Además, es necesario reemplazar las brocas de corte de vez en cuando, según su uso. También sería una buena idea evaluar el rendimiento y la eficiencia del dispositivo de vez en cuando y calibrarlo, si es necesario, para mejorar la precisión y la calidad de corte.
Los enrutadores CNC de PCB para prototipado tienen una amplia gama de aplicaciones en diferentes industrias porque proporcionan flexibilidad, precisión, velocidad y eficiencia. Estos son algunos usos comunes para estos dispositivos:
Compatibilidad de materiales:
Es importante elegir un enrutador que funcione con los materiales de PCB. La mayoría de las PCB utilizan FR-4, CEM-1 o CEM-3. El enrutador seleccionado debe manejar esos materiales. Los enrutadores baratos o débiles pueden romper o deformar la placa, arruinándola. Un enrutador de buena calidad tendrá brocas y resistencia diseñadas para sustratos comunes de PCB.
Precisión de corte:
Para los enrutadores CNC, la precisión es crucial. Observe la precisión de la máquina de enrutamiento. El nivel de precisión indica qué tan bien el enrutador corta trazas y orificios. Al tratar con PCB, incluso las pequeñas desviaciones pueden causar problemas importantes. Seleccione un enrutador que tenga alta precisión y buena resolución. Esto le permitirá crear las especificaciones exactas que se necesitan para prototipos funcionales.
Facilidad de uso del software:
El software que se utiliza para controlar un enrutador CNC es muy importante. Actúa como el cerebro de la máquina mientras trabaja en la PCB. Elija un enrutador con software que sea fácil de usar y fácil de aprender. Un buen software permite cargas de diseño simples y tiene funciones para ajustar las rutas. También puede tener capacidades de simulación. Tener un software de control intuitivo significa resultados de PCB más rápidos y de mejor calidad.
Tamaño de la máquina:
El área de trabajo de un enrutador CNC de PCB debe ser lo suficientemente grande para las necesidades del usuario. Los enrutadores pequeños solo pueden manejar placas pequeñas. Los más grandes tienen más capacidad para PCB más grandes. Sin embargo, las máquinas muy grandes pueden costar más. Considere las dimensiones promedio de los paneles que necesitan enrutamiento. Asegúrese de que el tamaño del enrutador CNC elegido tenga un área de trabajo que coincida con los proyectos típicos de PCB. Esto satisfará los requisitos del trabajo sin gastar demasiado.

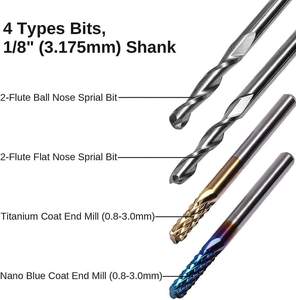

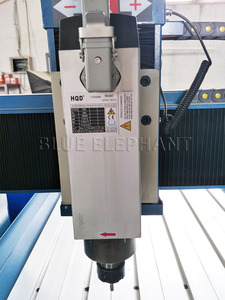

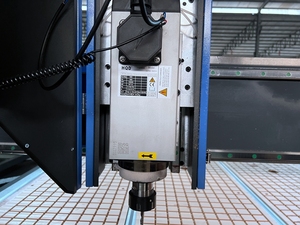

Husillos y brocas:
La elección de los husillos y las brocas para el enrutador CNC también es vital. Los husillos proporcionan la potencia para cortar, mientras que las brocas determinan los tipos de cortes posibles. Seleccionar el husillo adecuado garantiza suficiente resistencia para diferentes materiales. Elegir brocas de enrutador de calidad permite un corte preciso de las trazas y orificios de la PCB. Considere la variedad de opciones de husillos/brocas disponibles. Elija combinaciones que se adapten mejor a las necesidades específicas de prototipado de PCB en términos de diversidad de proyectos.
P1: ¿Qué industrias utilizan un enrutador CNC de PCB?
R1: Varias industrias utilizan un enrutador CNC de PCB. La industria electrónica utiliza principalmente el dispositivo para fabricar placas de circuito. Los fabricantes de automóviles utilizan el enrutador para fabricar placas de circuito de automóviles y otros dispositivos electrónicos relacionados. El enrutador también se utiliza en la industria aeroespacial en la producción de placas de circuito ligeras y rígidas. Los fabricantes de dispositivos médicos también utilizan el enrutador CNC para fabricar equipos y dispositivos médicos.
P2: ¿Qué tan rápido es un enrutador CNC de PCB?
R2: La velocidad de un enrutador CNC se mide en pulgadas por minuto (IPM). Diferentes modelos tienen diferentes velocidades. Por ejemplo, un enrutador CNC 1612R tiene una velocidad de 83 IPM, un enrutador CNC 2418R tiene una velocidad de 59 IPM y un enrutador CNC 6040R tiene una velocidad de 39 IPM. A pesar de todas las diferentes velocidades, los enrutadores CNC se pueden acelerar para duplicar las velocidades.
P3: ¿Cuáles son los beneficios de utilizar un enrutador CNC de PCB?
R3: Un enrutador CNC de PCB presenta varios beneficios. Ayuda a mejorar la automatización en el proceso de fabricación de placas de circuito. En consecuencia, el dispositivo mejora la eficiencia de la producción y permite un prototipado rápido de los diseños de placas de circuito. Un enrutador CNC también realiza cortes precisos, lo que garantiza la precisión en las placas de circuito.
P4: ¿Cuál es el tamaño de un enrutador CNC de PCB?
R4: Un enrutador CNC puede ser tan pequeño como una gran plotadora o tan grande como un automóvil. Hay enrutadores CNC mini que se pueden guardar en un escritorio y otros grandes que son de grado industrial y se utilizan para placas de circuito grandes.
