Tipos de rieles de guía lineal

Un **riel de guía lineal** es una pieza de máquina que ofrece una trayectoria lineal controlada para mover un objeto, permitiéndole seguir un movimiento en línea recta. Los artículos como los rieles de guía lineal y otros componentes similares están diseñados para soportar cargas que se mueven en línea recta, típicamente en combinación con un eje o varilla. Los ejes soportados generalmente requieren rodamientos lineales para soportar sus partes móviles.

Como resultado, los rieles de guía lineal vienen en muchas variedades diferentes, cada una de las cuales es adecuada para una aplicación específica. La tabla a continuación describe algunos de los tipos más populares de rieles de guía lineal y cómo se utilizan típicamente en combinación con piezas de maquinaria.

• Riel de guía lineal de bloque:

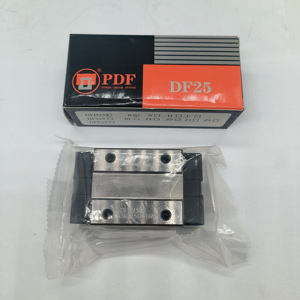

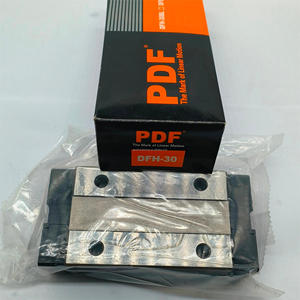

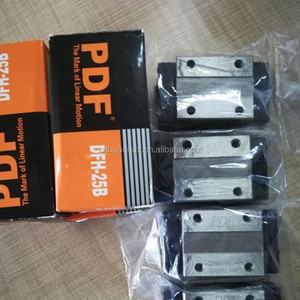

  Un riel de guía lineal de bloque está hecho con un mecanismo que normalmente viene con una carcasa exterior y un bloque móvil. Está diseñado para producir un movimiento suave, ya que permite que los bloques se deslicen a lo largo de un riel o eje recto. Este diseño proporciona un movimiento sencillo y suave, que suele ser excelente para aplicaciones de precisión donde se necesita una alta precisión, como máquinas CNC o impresoras 3D.

• Guía lineal de riel redondo:

  También conocida como guía lineal de eje circular, este dispositivo de guía lineal en particular utiliza varillas de riel con una sección transversal circular. Normalmente, presenta un rodamiento que está diseñado para ajustarse alrededor de la varilla, permitiéndole deslizarse fácilmente a lo largo de la longitud de la varilla. Las guías lineales de riel redondo son excelentes para aplicaciones que requieren movimiento rotatorio o en voladizo, como en robótica o sistemas de péndulo.

• Rodamientos lineales planos:

  Los rodamientos lineales planos generalmente soportan el eje permitiendo el movimiento de una línea recta del objeto a través del uso de materiales de deslizamiento de baja fricción. Los rodamientos lineales planos son útiles en aplicaciones donde no se necesita una alta precisión o capacidad de carga, ya que tienden a ser compactos y livianos.

  Además de esto, los rodamientos lineales planos normalmente funcionan bien para su uso en entornos hostiles donde la suciedad o los residuos pueden acumularse rápidamente, ya que carecen de sellos y cubiertas.

• Guía lineal de alta capacidad de carga:

  Cuando se habla de rieles de guía lineal, las partes de alta carga están diseñadas para acomodar mayores cargas útiles al tiempo que permiten un movimiento lineal suave. Por lo general, están equipados con rodamientos más grandes y rieles más robustos y son capaces de soportar cargas más pesadas y momentos más altos. Estos rieles lineales de alta carga son ideales para aplicaciones industriales de trabajo pesado, como centros de mecanizado, sistemas de pórtico y brazos robóticos.

Especificaciones y mantenimiento de los rieles de guía lineal PDF

Especificaciones

• Longitud: Los rieles lineales están disponibles en varias longitudes para adaptarse a diferentes aplicaciones. Las longitudes estándar varían de 100 mm a 2000 mm o más.
• Ancho: El ancho de un riel lineal afecta su capacidad de carga y estabilidad. Los anchos de rieles lineales comunes son 15 mm, 20 mm, 25 mm, 30 mm, etc.
• Altura: La altura (o grosor) del riel determina su perfil y características de montaje. Permite que el riel se ajuste a ensamblajes específicos. La altura también influye en la capacidad de carga. Las alturas habituales son 15 mm, 20 mm, 25 mm, 30 mm, etc.
• Materiales: Los rieles lineales pueden estar hechos de acero inoxidable, aleación de aluminio, acero al carbono, etc., según las características deseadas, como la resistencia a la corrosión, la resistencia y la ligereza.
• Agujeros de montaje: El número y la posición de los agujeros de montaje a lo largo de la longitud del riel permiten puntos de fijación fijos para la instalación. Esto mejora la estabilidad, la precisión y la resistencia del sistema de rieles.
• Precarga: La precarga de una guía lineal afecta su coeficiente de fricción y su capacidad de carga. Las precargas regulares son ligeras, medianas y pesadas.
• Método de apriete: Los rieles de guía lineal generalmente tienen dos formas de fijar el deslizador al riel. En un estilo de sujeción, hay una sola abrazadera que se une al deslizador y se sujeta al riel con dos tornillos. El otro es un bloque deslizante, que tiene múltiples abrazaderas que se atornillan directamente al riel con múltiples agujeros para una mejor ubicación.

Mantenimiento

• Limpieza: Utilice un disolvente limpio para eliminar la suciedad de los rieles lineales, como el polvo y el aceite. También se puede utilizar un paño sin pelusa para limpiar las superficies de los deslizadores y los rieles, lo que ayuda a evitar arañazos en las superficies.
• Lubricación: Aplique lubricante a los deslizadores y rieles con regularidad. Antes de lubricar, limpie las superficies para eliminar cualquier suciedad y use una pequeña cantidad de lubricante. Elija el lubricante adecuado según el material y el entorno de uso.
• Inspección: Revise las guías lineales con regularidad para asegurarse de que no haya arañazos, desvíos o deformaciones de flexión visibles. Además, asegúrese de que los deslizadores y los rieles se muevan suavemente sin estancamiento.
• Control ambiental: Las guías lineales preferiblemente se utilizan sin polvo, agua y temperaturas extremas. Si tiene que utilizarlos en los entornos anteriores, utilice cubiertas protectoras para protegerlos.
• Alineación: Si el riel lineal está desalineado o distorsionado, la pieza móvil se desgastará rápidamente o se atascará. Por lo tanto, después de que la abrazadera haya alineado la guía, asegúrese de que el riel de guía sea paralelo a la pieza que se desliza sobre él, que no está alineado.

Escenarios

Los rieles de guía lineal PDF forman parte de la familia de la fabricación de máquinas. Se encuentran en las siguientes industrias que utilizan ampliamente los rieles lineales:

• Embalaje

  En la industria del embalaje, las guías lineales ayudan a las máquinas de embalaje automatizadas a cortar, envolver, llenar y empaquetar productos que se adaptan a las diversas demandas del mercado. Las guías lineales permiten un movimiento de alta velocidad y preciso en las máquinas de embalaje, contribuyendo a procesos de embalaje eficientes y precisos.

• Textil

  Los rieles lineales ayudan a gestionar la tela y los cortes con precisión. Las máquinas como las CNC, los cortadores láser y los cortadores de plotter utilizan rieles de movimiento lineal para acciones precisas de corte y grabado. Las máquinas de gestión textil con una alta necesidad de precisión utilizan guías lineales para ayudar con la precisión de la producción de prendas y el manejo de telas.

• Automatización

  Las guías lineales son una parte integral de la robótica. La robótica implica la creación de máquinas que pueden imitar los movimientos humanos. Los brazos robóticos requieren guías lineales para ayudar a que sus articulaciones mecánicas se muevan de forma suave y precisa. Esto es especialmente cierto para los módulos de control de movimiento de alta precisión. Los brazos robóticos son la columna vertebral de la automatización. Las guías lineales ayudan a la maquinaria a lograr una alta precisión y repetibilidad en sus flujos de trabajo.

• Dispositivo médico

  Las máquinas médicas como las resonancias magnéticas y los escáneres de tomografía computarizada utilizan guías lineales para que las imágenes se puedan producir con un alto nivel de precisión. Las guías lineales ayudan con el movimiento suave y preciso que se requiere para la obtención de imágenes y el diagnóstico precisos en dispositivos médicos.

• Máquina de inyección

  Las máquinas de moldeo por inyección se basan en guías de movimiento lineal para lograr un posicionamiento preciso y repetible de los moldes y las piezas de trabajo durante el proceso de moldeo por inyección.

Cómo elegir rieles de guía lineal PDF

Al comprar rieles de guía lineal, la calidad y la construcción de los componentes deben corresponder al uso previsto de la máquina o el sistema. Aquí hay algunas cosas a considerar:

• Capacidad de carga

  Determine la capacidad de carga del riel de guía y otros factores como la masa de la pieza móvil, la aceleración y la desaceleración. Generalmente, una carga más pesada requiere rieles de guía más grandes, más anchos y más gruesos.

• Opciones de diseño y montaje

  Elija una guía lineal que se ajuste al diseño de la máquina y tenga la orientación de montaje preferida. Además, considere las opciones de montaje disponibles y si corresponden a la configuración de la máquina.

• Compatibilidad con el bloque deslizante

  Asegúrese de que el riel de guía sea compatible con el bloque deslizante o el carro utilizado en el sistema. En algunos casos, el bloque tiene que tener en cuenta una aplicación única, como tener ruedas que resistan los productos químicos de un entorno específico.

• Precisión

  Seleccione el nivel de precisión necesario para la aplicación. Una máquina que utiliza un riel de guía lineal con piezas de alta precisión tendrá elementos más complejos y de alto rendimiento. Los equipos que necesitan precisión estándar pueden utilizar piezas regulares menos complicadas.

• Entorno operativo

  Elija una guía lineal que pueda manejar el entorno operativo específico. Esto incluye elegir un riel de guía que cumpla con los requisitos específicos de limpieza en entornos estériles. También se extiende a las guías que pueden soportar las altas temperaturas de las aplicaciones de calor o el frío extremo en entornos criogénicos.

• Velocidad y aceleración

  Considere la velocidad y la aceleración requeridas de la aplicación. Seleccione un riel de guía lineal diseñado para lograr la velocidad y la aceleración deseadas dentro del sistema.

• Facilidad de instalación

  Considere la facilidad de instalación proporcionada por la guía lineal. Algunas guías ofrecen agujeros preperforados para una instalación rápida y confiable, mientras que otras requieren procedimientos de instalación complejos. Además, considere los requisitos de alineación y seleccione una guía lineal que cumpla con las especificaciones de alineación deseadas.

Preguntas y respuestas

P: ¿Por qué se llama guía lineal?

R: El componente se llama guía lineal porque proporciona movimiento lineal a la pieza móvil en la maquinaria. Se les llama guías de movimiento lineal o rieles lineales para abreviar.

P: ¿Para qué se utilizan las guías PDF?

R: La guía PDF se utiliza comúnmente para soportar y guiar el movimiento de un eje en maquinaria o equipos que requieren movimiento rotatorio.

P: ¿Las guías lineales son fuertes?

R: Las guías lineales son fuertes y pueden soportar altas cargas con buena rigidez, lo que las hace adecuadas para diversas aplicaciones. Algunas guías de rieles lineales también tienen capacidades de carga.

P: ¿Las guías lineales se desgastan?

R: Las guías lineales pueden desgastarse con el tiempo debido a factores como la carga, la velocidad, la frecuencia de uso, la lubricación y el entorno operativo. Con un mantenimiento adecuado, pueden permanecer en buen estado durante muchos años.
