Unidad de deslizamiento lineal

Tipos de unidades de deslizamiento de guía lineal

Una **unidad de deslizamiento de guía lineal**, también conocida como guía de movimiento lineal, es un componente de máquina que proporciona caminos de guía planos y cojinetes para soportar y guiar componentes móviles en un movimiento lineal. Hay varios tipos de unidades de deslizamiento de guía lineal a considerar al comprar.

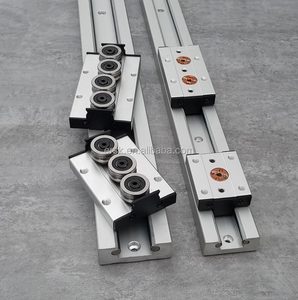

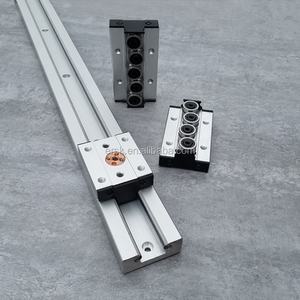

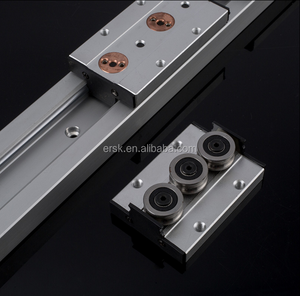

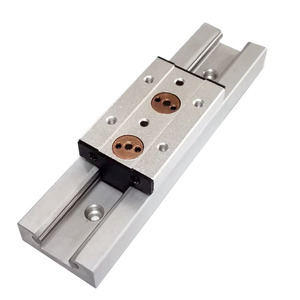

• Guía de deslizamiento lineal Hiwin: Un ejemplo típico de una unidad de deslizamiento lineal Hiwin es la serie SGR. Esta guía tiene una estructura simple y puede soportar cargas pesadas. El bloque de deslizamiento presenta arcos de dos segmentos que proporcionan operaciones de bajo ruido. Además, los rodillos de retención automática permiten un fácil montaje y desmontaje de la guía.
• Unidad de deslizamiento de cojinetes lineales Hk: La unidad de deslizamiento lineal Hk utiliza una vía de rodadura en forma de arco. Viene con rodillos cilíndricos que pueden girar libremente en diferentes direcciones. Este diseño permite que el deslizamiento lineal lleve una carga con facilidad y ofrezca un movimiento ilimitado en dos direcciones lineales perpendiculares.

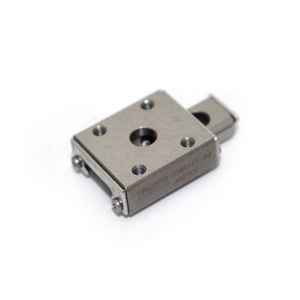

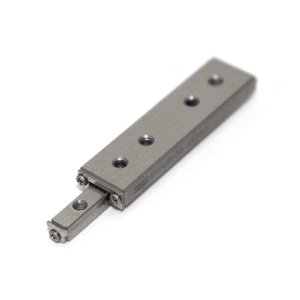

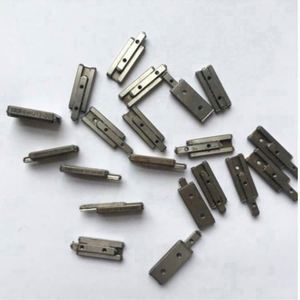

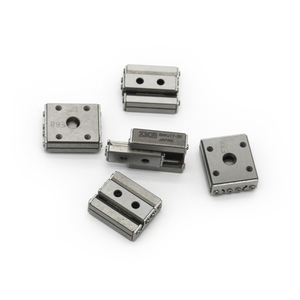

• Guía de deslizamiento lineal Mini: Este tipo de unidad de deslizamiento de guía lineal es más compacta que las unidades de guía regulares. Una guía de deslizamiento lineal Mini es ideal para ensamblar máquinas que necesitan precisión sin suficiente espacio. A pesar de su pequeño tamaño, la unidad de guía lineal Mini ofrece alta precisión y rigidez.

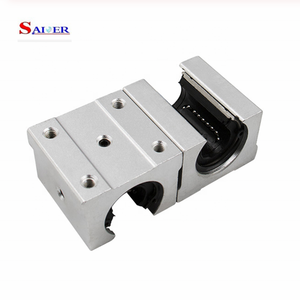

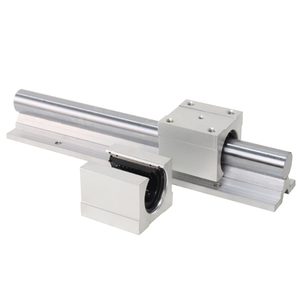

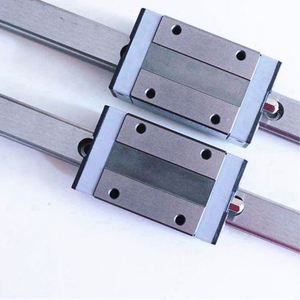

• Deslizamiento lineal de bloque: Como su nombre lo indica, la unidad de deslizamiento lineal de bloque presenta un bloque de movimiento libre. Este bloque se mueve a través de un riel o un deslizamiento. La unidad es más flexible que otras guías lineales. Se puede cortar para adaptarse a diferentes aplicaciones. Generalmente, este tipo de unidad de deslizamiento lineal tiene de tres a cuatro orificios de montaje que mantienen el bloque móvil en su lugar a lo largo del riel.
• Guía de deslizamiento lineal Hk P: El tipo de deslizamiento lineal HKP utiliza una forma rectangular para su vía de rodadura. Este deslizamiento lineal ofrece alta rigidez del sistema y capacidad de carga. También garantiza un movimiento lineal suave y estable. La unidad de deslizamiento lineal HKP funciona perfectamente en aplicaciones que requieren alta precisión y alta carga.

Especificación y mantenimiento de las unidades de deslizamiento de guía lineal

Las dimensiones de la unidad de guía de movimiento lineal varían según la aplicación. Esta tabla muestra las dimensiones de una guía de deslizamiento lineal típica.

• Longitud: Las unidades de guía lineal vienen en diferentes longitudes. Pueden ser tan cortas como 150 mm o incluso 1100 mm o más.
• Ancho: El ancho varía según el tamaño y la capacidad de carga. Un ancho pequeño podría ser de 20 mm, mientras que uno más grande es de 50 mm.
• Altura: La altura de la unidad determina su capacidad de carga. Los perfiles más cortos tienen una altura de aproximadamente 25 mm, y aquellos con un marco más grande podrían ser de 70 a 90 mm.
• Diámetro del riel: Las unidades de guía lineal tienen diferentes diámetros de riel para varias capacidades de peso y aplicaciones industriales. El diámetro mide la parte interna de la vía de rodadura que soporta las bolas o los rodillos.
• Capacidad de carga dinámica: La capacidad de carga dinámica es la carga máxima que puede soportar cuando se mueve. Depende de la longitud, el ancho y otras características dimensionales de la unidad. Una unidad de deslizamiento pequeña no transportará una carga de más de 3 toneladas.
• Capacidad de carga estática: La capacidad de carga estática se refiere a la carga que puede soportar cuando está estacionaria. Cuando se necesitan altas capacidades de carga y estabilidad, pueden soportar estáticamente una carga de hasta 6 toneladas.

Los usuarios deben mantener la unidad de deslizamiento de guía lineal del riel para lograr una larga vida útil y un rendimiento constante. Aquí hay algunos consejos de mantenimiento:

• Realice inspecciones periódicas, especialmente en las partes que soportan carga. Compruebe si hay signos de desgaste, como cicatrices o aplastamiento, y busque vibraciones o ruidos anormales. Encontrar un problema temprano puede prevenir una avería.
• Lubrique las partes móviles. Aplique grasa a las áreas de contacto para reducir la fricción y prolongar la vida útil. Los usuarios pueden decidir aplicar grasa a intervalos regulares según las condiciones de uso.
• Mantenga limpia la guía lineal para evitar la acumulación de residuos. Elimine el polvo o la suciedad con un paño suave, bastoncillos de algodón o un cepillo. La presencia de material extraño puede causar daños o desgaste en las partes móviles.
• Asegúrese de que la unidad de deslizamiento de guía lineal tenga las condiciones de funcionamiento correctas dentro de los niveles de temperatura y humedad prescritos. No los exponga a fuertes campos magnéticos o eléctricos que puedan interferir con el funcionamiento normal.
• Siga las instrucciones del fabricante. El manual proporciona una guía útil sobre el manejo y los materiales lubricantes ambientalmente adecuados. Además, considere guías y deslizamientos lineales de riel compatibles al reemplazar piezas.

Escenarios

Las guías de deslizamiento lineales tienen aplicaciones en varias industrias debido a su versatilidad y efectividad para proporcionar un movimiento lineal suave. Aquí hay algunos de los escenarios de uso para las guías de deslizamiento lineales.

En la industria manufacturera, los deslizamientos lineales se utilizan en máquinas CNC y fresadoras para crear cortes y diseños precisos y exactos en diversos materiales, como madera, metal y plástico. Los deslizamientos ofrecen un movimiento sin fricción y permiten que las máquinas logren cortes suaves y precisos. En la industria automotriz, los deslizamientos lineales se utilizan en líneas de montaje para la producción de automóviles. Se utilizan durante el proceso de montaje para mover piezas o componentes del automóvil con facilidad. Las guías lineales permiten procesos de montaje rápidos y aseguran que los trabajadores puedan instalar fácilmente los componentes del automóvil con facilidad.

Los deslizamientos lineales se utilizan en robótica para proporcionar un movimiento deslizante a los brazos robóticos. Los deslizamientos permiten que los brazos robóticos se muevan suavemente y con control al realizar diversas tareas, como recoger, colocar y ensamblar.

En el campo médico, los deslizamientos lineales se encuentran en diversos equipos de imagenología, como máquinas de resonancia magnética y tomografía computarizada, así como camas y camillas médicas. Los deslizamientos permiten que estas máquinas y equipos médicos logren un movimiento suave al colocar a un paciente o tomar una imagen del cuerpo del paciente.

Los deslizamientos lineales también se utilizan en máquinas de automatización y envasado para proporcionar control de movimiento al mover y colocar varios productos y artículos. Los deslizamientos también soportan componentes de máquina que necesitan ser movidos o ajustados, como las funciones de etiquetado, clasificación y empaque.

Cómo elegir unidades de deslizamiento de guía lineal

Aquí hay algunos factores que las personas deben considerar al elegir la unidad de deslizamiento de guía lineal. Primero, los usuarios deben considerar los requisitos de la aplicación. Deben determinar el tamaño, la capacidad de carga y la precisión de la guía lineal para su aplicación particular. En segundo lugar, las personas deben considerar el tipo de riel de guía. Los usuarios deben elegir el tipo de riel (circular o cuadrado) que coincida con los requisitos de su aplicación. Luego, deben considerar el material. Los usuarios deben elegir un material de riel que pueda soportar el ambiente en el que opera. Además, deben considerar la estructura. Las personas deben seleccionar una estructura de riel de guía (eje único, dos rieles paralelos, etc.) de acuerdo con los requisitos de movimiento de la aplicación. Además, deben considerar la longitud. Los usuarios deben elegir una longitud de riel que proporcione la carrera necesaria para el movimiento. Además, deben considerar las clasificaciones de carga estática y dinámica. Las personas deben elegir la clasificación de carga de la unidad de deslizamiento de guía lineal de acuerdo con las condiciones de carga de la aplicación.

Además, las personas deben considerar la precisión. Deben elegir el nivel de precisión de la unidad de deslizamiento de guía lineal de acuerdo con los requisitos de precisión de mecanizado de la aplicación. Además, deben considerar la velocidad. Si la aplicación funciona a alta velocidad, los usuarios necesitan seleccionar una unidad de deslizamiento de guía lineal con una clasificación de velocidad adecuada y un bajo coeficiente de fricción. También deben considerar el sistema de lubricación. Los usuarios deben elegir un sistema de lubricación adecuado (como grasa o aceite) para garantizar el funcionamiento suave y la larga vida útil de la guía lineal, dependiendo del entorno de trabajo y la carga. Además, los usuarios deben considerar el método de instalación, como la instalación horizontal, vertical o inclinada. Finalmente, deben considerar la marca y la calidad de la unidad de deslizamiento de guía lineal. Elija una marca de renombre y una guía con calidad confiable para garantizar su rendimiento y confiabilidad.

Preguntas frecuentes sobre la unidad de deslizamiento de guía lineal

P1: ¿De qué están hechos los deslizamientos lineales?

A1: El material de la guía de deslizamiento lineal se puede dividir en dos partes, que son el riel y el bloque. Por lo general, el riel de las guías de deslizamiento lineales está hecho de acero de aleación, acero inoxidable o acero al carbono. Sin embargo, el material del bloque puede ser aleación de aluminio, plástico de ingeniería, etc.

P2: ¿Qué ventajas tienen las unidades de deslizamiento de guía lineal?

A2: Los deslizamientos lineales ofrecen algunas ventajas innecesarias. Los principales beneficios son mejorar la precisión del movimiento, lograr suavidad, mejor rigidez y capacidad de carga, etc. Los usuarios siempre encontrarán que las guías lineales mejoran la estabilidad y la longevidad del mecanismo.

P3: ¿Cuál es la diferencia entre las guías lineales y las guías ordinarias?

A3: Las guías ordinarias pueden no proporcionar el mismo nivel de precisión y movimiento suave que las guías lineales. Las guías lineales están diseñadas para facilitar el movimiento lineal, a menudo incorporando características que mejoran la precisión y reducen la fricción. Por el contrario, las guías ordinarias pueden permitir varios tipos de movimientos, como deslizamiento o deslizamiento en línea recta.

P4: ¿Las guías lineales tienen arriostramiento?

A4: Las guías de deslizamiento lineales normalmente no tienen arriostramiento. El papel de los arriostramientos es soportar el riel. Las guías lineales utilizan soportes o soportes fijos para lograr este propósito. Los soportes o soportes fijos soportan las guías lineales, lo que les permite realizar un movimiento preciso.
