Guía lineal para operador de máquina CNC

(10945 productos disponibles)

Sobre guía lineal para operador de máquina CNC

Tipos de guías lineales para máquinas CNC

Una guía lineal para una máquina CNC se refiere al dispositivo que se utiliza para soportar el movimiento lineal del equipo durante su uso previsto. Hay varios tipos que componen la guía lineal para máquinas CNC, y cada uno es distinto a su manera.

  • Guía lineal:

    La guía lineal es un dispositivo que permite que los rieles fijos soporten elementos móviles. En este caso, los elementos móviles serían parte de la máquina CNC que necesita moverse libremente y con precisión a lo largo de los rieles fijos. El diseño no permite ningún tipo de movimiento de rotación.

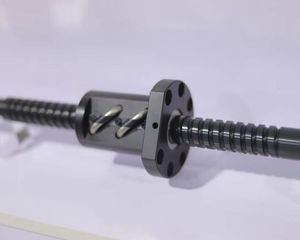

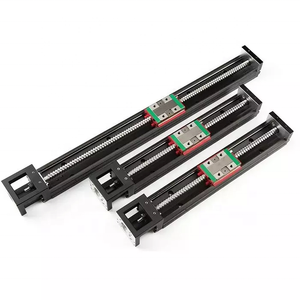

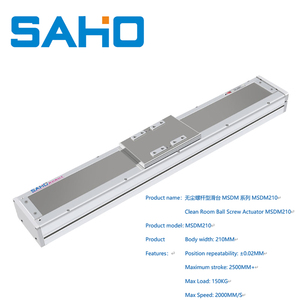

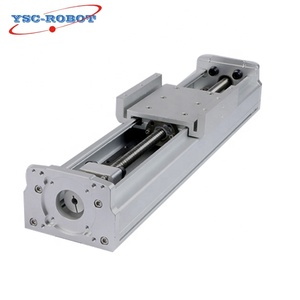

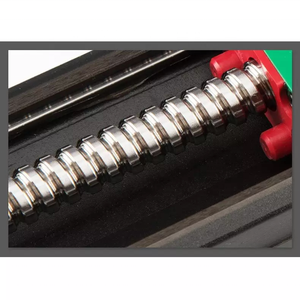

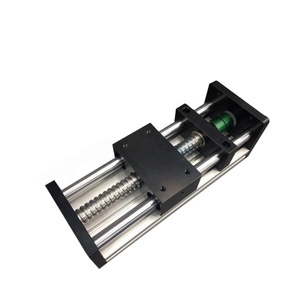

  • Tornillo de bolas:

    Un tornillo de bolas es un tipo de guía lineal para una máquina CNC que permite la conversión de movimiento rotatorio a movimiento lineal. El propósito general de un tornillo de bolas es proporcionar alta precisión de movimiento y baja resistencia a la fricción. Al igual que la guía lineal, un tornillo de bolas no permite el movimiento de rotación, por lo que es una excelente opción para soportar las partes móviles de una máquina CNC que requiere alta precisión y mínima fricción.

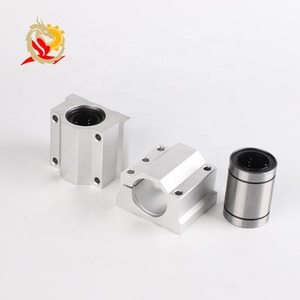

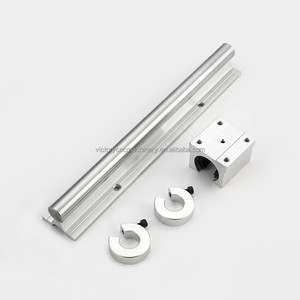

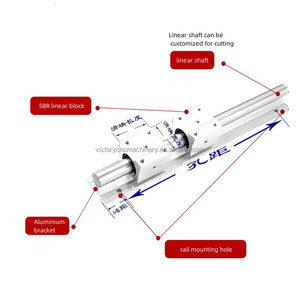

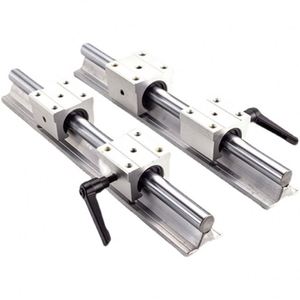

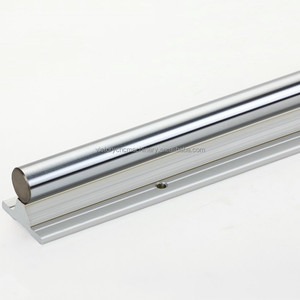

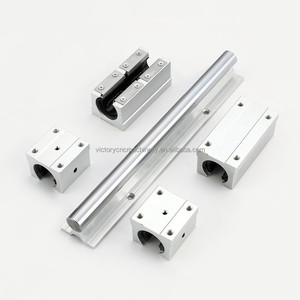

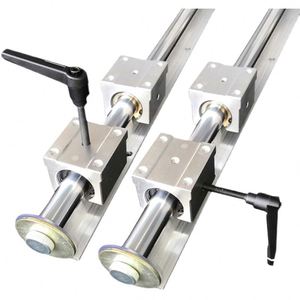

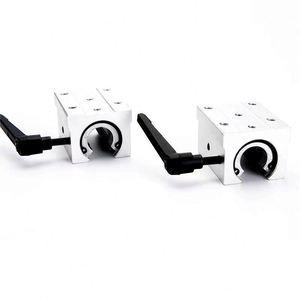

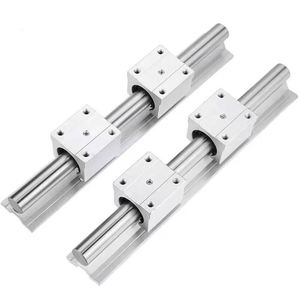

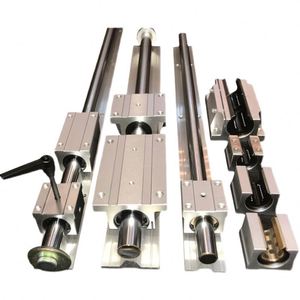

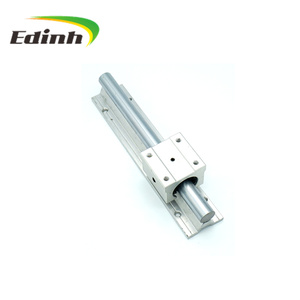

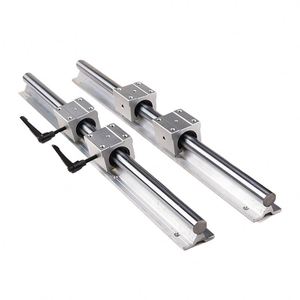

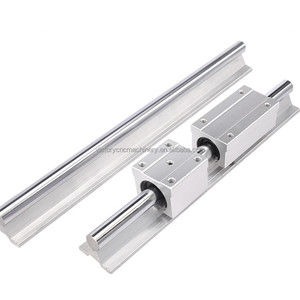

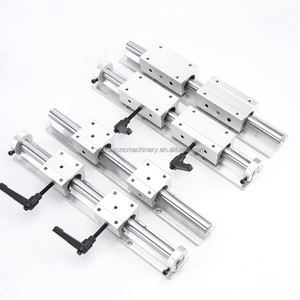

  • Conjunto de eje y rodamiento lineal:

    Este conjunto presenta un eje con rodamientos coincidentes que permiten el movimiento suave de una carga. Los ejes lineales se utilizan ampliamente en máquinas CNC para soportar las partes móviles de un dispositivo que requiere una construcción ligera y un movimiento rápido.

  • Rodamiento de flujo laminar:

    Este rodamiento (también llamado rodamiento de fricción o casquillo) se basa en el principio del movimiento de fluidos para permitir el movimiento de una carga. El casquillo requiere cierta lubricación para funcionar correctamente y proporcionar un movimiento suave.

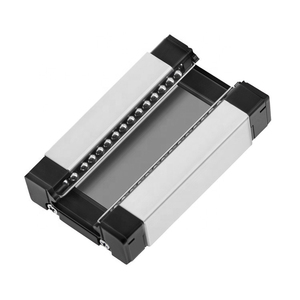

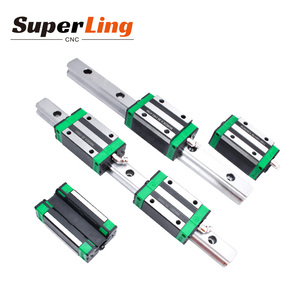

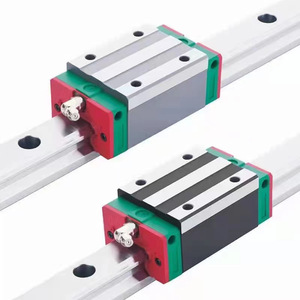

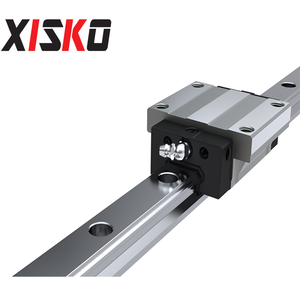

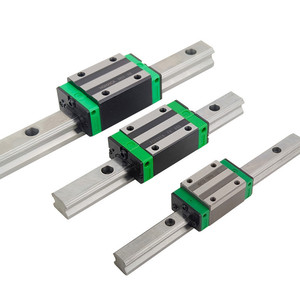

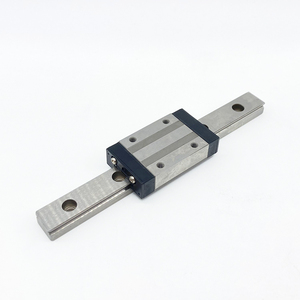

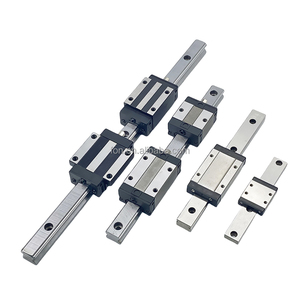

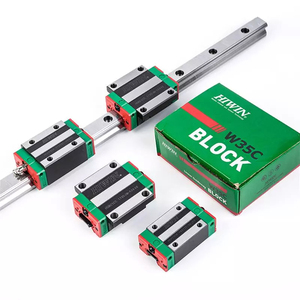

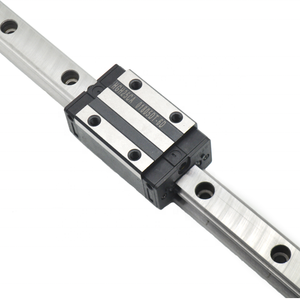

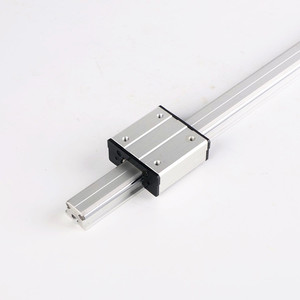

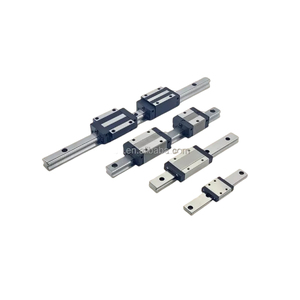

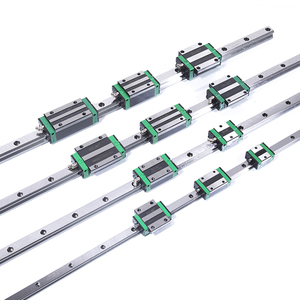

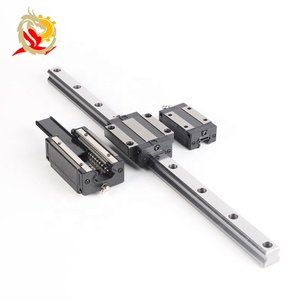

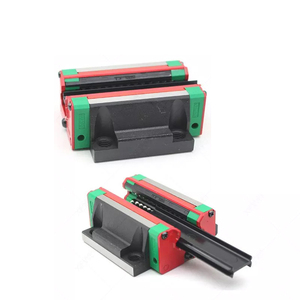

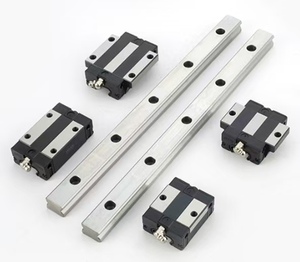

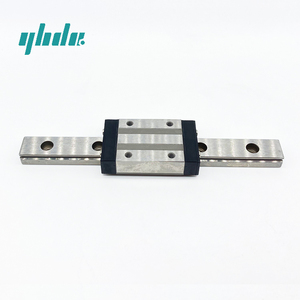

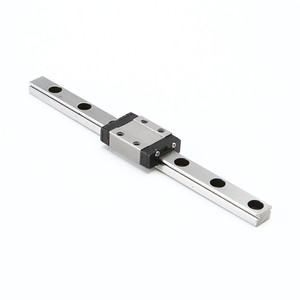

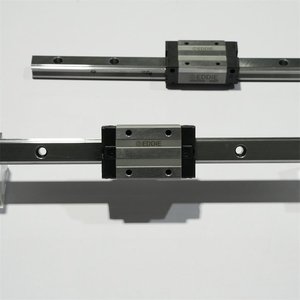

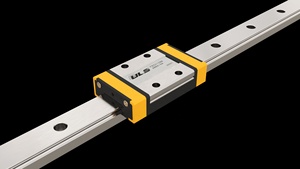

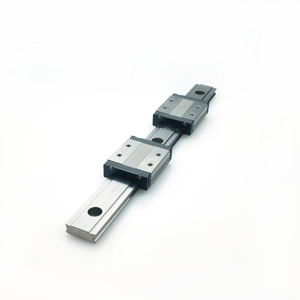

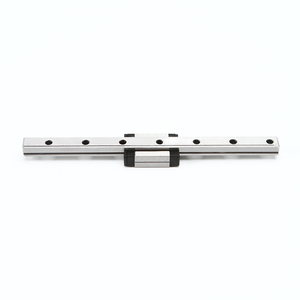

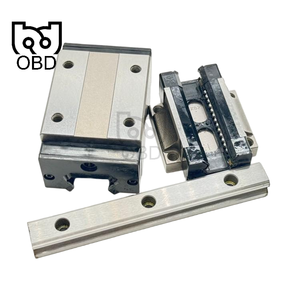

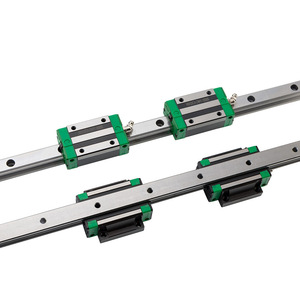

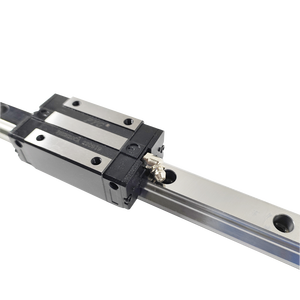

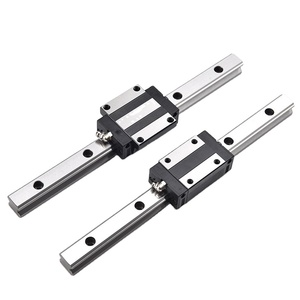

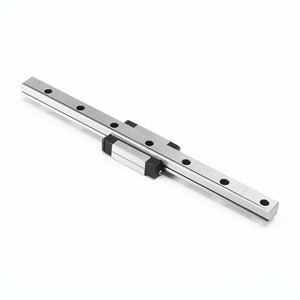

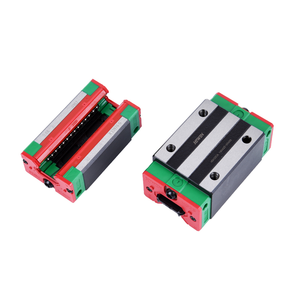

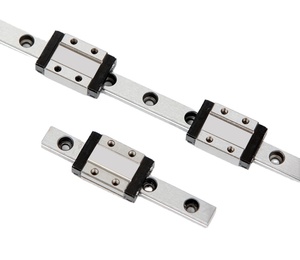

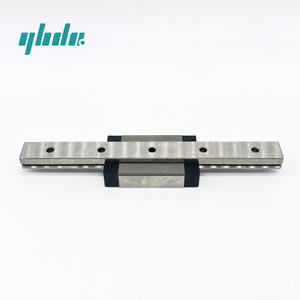

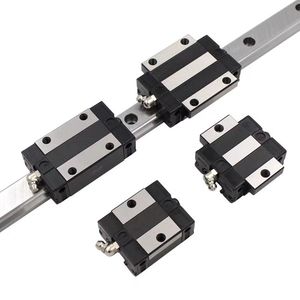

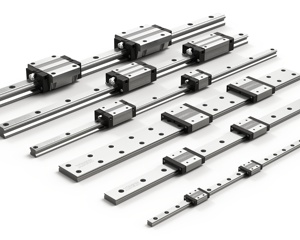

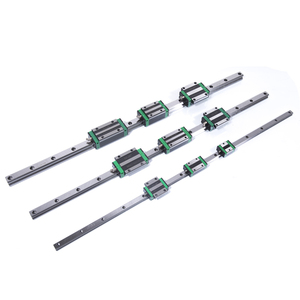

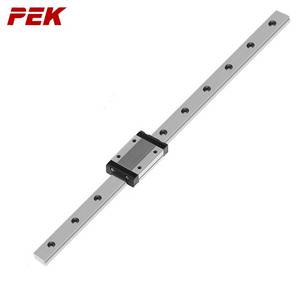

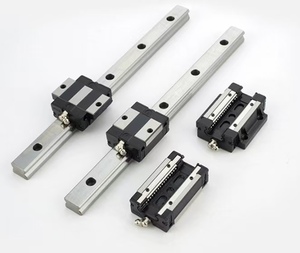

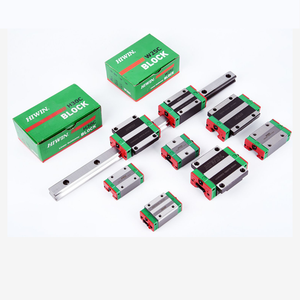

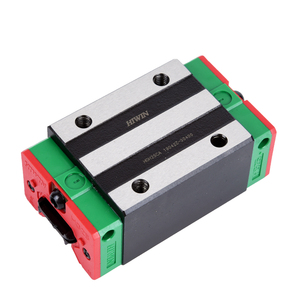

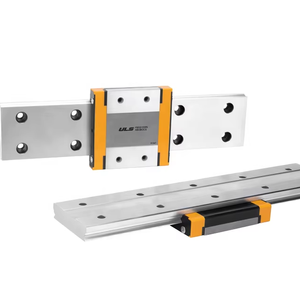

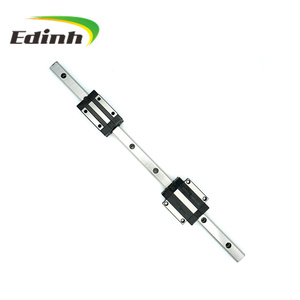

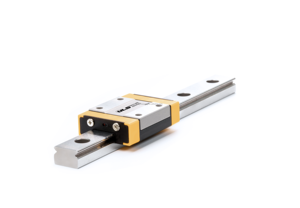

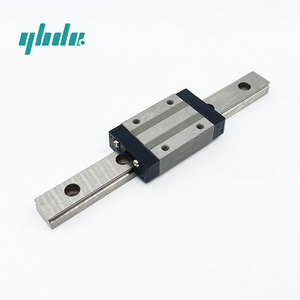

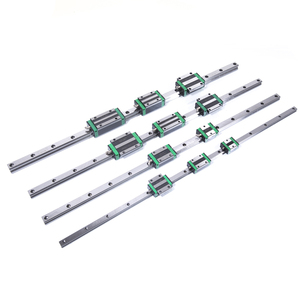

  • Guía lineal de riel perfilado:

    Una guía lineal de riel perfilado comprende un riel largo con una sección transversal no circular que permite que un carro coincidente se mueva suavemente a lo largo de él. Esta guía es frecuente en aplicaciones de alta precisión que requieren rigidez y capacidad de carga. La guía lineal de riel perfilado permite el control preciso del movimiento de un objeto en una dirección.

Especificación y mantenimiento de la guía lineal para máquinas CNC

Especificación

La siguiente tabla muestra las especificaciones típicas para las guías lineales de máquinas CNC

Artículo Detalles
Tamaño del carro 20, 25, 30, 35, 40, 45, 55, 60
Tamaño del bloque SGH20, SGH25, SGH30, SGH35, SGH40, SGH45, SGH55, SGH60
Tamaño del riel 12, 15, 20, 25, 30, 35, 40, 45
Capacidad de carga 200, 300, 500, 800, 1000 kg
Longitud 0.5m, 1m, 2m, 3m, 4m, 5m, 6m, Hasta 12m

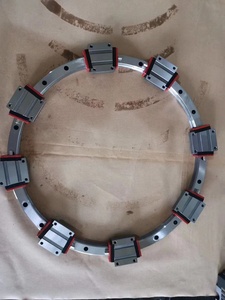

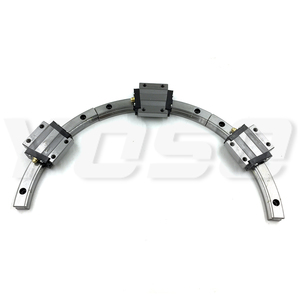

Ángulo de movimiento Las guías lineales solo se mueven a lo largo de direcciones rectas. Para el movimiento curvo, los productos rotatorios son ideales.
Modo de lubricación Grasa, película sólida o aceite
Material Aluminio o acero inoxidable
Temperatura de funcionamiento 0-100°C

Mantenimiento

Un riel de guía lineal bien mantenido funcionará sin problemas durante muchos años. Sin embargo, es esencial realizar un mantenimiento periódico para mantener el sistema de guía lineal en óptimas condiciones. El cronograma se basa en el entorno de trabajo.

  • Limpiar la guía lineal: Use un paño limpio y sin pelusa para limpiar la guía lineal. Asegúrese de eliminar el polvo y otros residuos de las superficies, incluidos los surcos. Si es necesario, un soplador de vacío o un cepillo pueden ayudar a desalojar los residuos en áreas difíciles de alcanzar.
  • Lubricar la guía lineal: Aplique una fina película de lubricante en la superficie de la guía y en el puerto de lubricación del bloque. Siga las pautas del fabricante para utilizar el lubricante recomendado. Después de aplicar el lubricante, mueva el carro hacia adelante y hacia atrás varias veces. Esta acción ayudará a distribuir la grasa uniformemente a lo largo del riel.
  • Inspeccionar la guía lineal: Compruebe si hay signos de daño en el riel de guía y en los puntos de lubricación. Inspeccione componentes como bloques, ejes y deslizadores en busca de desgaste. Asegúrese de que no haya acumulación de polvo o escombros que puedan causar obstrucción o resistencia al movimiento.
  • Reemplazo: No intente reparar componentes desgastados. Reemplace cualquier parte del sistema de movimiento lineal que muestre signos de daño o desgaste. Una guía lineal desgastada no permitirá movimientos precisos o suaves.

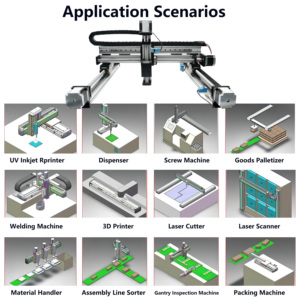

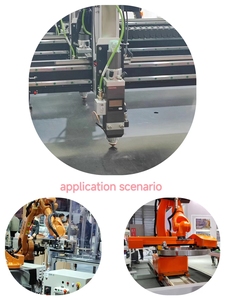

Aplicaciones de la guía lineal para operadores de máquinas CNC

Las guías lineales se utilizan comúnmente en máquinas CNC (control numérico por computadora), que se refieren a un proceso de fabricación para cortar, moldear, fresar y dar forma con precisión a varios materiales como plástico, madera y metal. Las guías de movimiento lineal soportan y controlan el movimiento de los componentes de la máquina, como la cabeza de corte y la mesa de trabajo, con precisión y exactitud.

Independientemente del material que se esté trabajando, una guía de movimiento lineal permite un movimiento sin restricciones a lo largo de una ruta o eje específico, lo que permite operaciones de mecanizado de alta precisión. Estos son algunos ejemplos de cómo funciona una guía lineal en varias máquinas CNC:

  • Enrutador CNC: Una guía de movimiento lineal permite que el enrutador CNC corte y dé forma a materiales como madera, plástico y compuestos con precisión. Esto significa que puede trabajar en letreros, gabinetes y elementos arquitectónicos con precisión, rapidez y mínimo desperdicio.
  • Fresa CNC: En una máquina fresadora CNC, la guía lineal ayuda a que la mesa de trabajo o la cabeza de fresado se muevan con precisión y alinear agujeros, huecos y contornos en metal con alta precisión. Esto también permite operaciones de mecanizado eficientes como avances altos y cortes pesados.

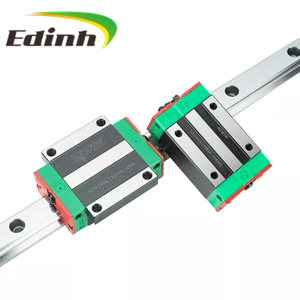

  • Cortadora láser CNC: El trabajo de una cortadora láser se facilita gracias a los movimientos precisos de izquierda a derecha de la cabeza del haz láser, que se hacen posibles gracias a una guía de movimiento lineal. Ayuda a la máquina a cortar y grabar materiales como metal, acrílico y madera con alta precisión y velocidad.
  • Cortadora de plasma CNC: Una máquina de corte por plasma utiliza guías lineales para controlar el movimiento de su antorcha de plasma o mesa de trabajo. El propósito es garantizar el corte y la conformación precisos de materiales metálicos como acero, aluminio y cobre.
  • Cortadora de chorro de agua CNC: En una máquina de corte por chorro de agua, las guías lineales son responsables de controlar con precisión el movimiento de la cabeza de corte. Esto garantizaría el corte preciso de materiales como metal, piedra, vidrio y cerámica.
  • Prensa punzonadora CNC: Una máquina de prensa punzonadora utiliza guías lineales para mover la cabeza de punzonado con precisión. Esto le permite crear agujeros y formas en láminas de metal con precisión.
  • Encaneladora CNC: Las máquinas de canto aplican tiras a lo largo de los bordes de los paneles. Con las guías de movimiento lineal, se logra precisión al aplicar materiales de canto a los paneles, recortar los bordes y contornear el perfil fresado.
  • Cortadora de compuestos CNC: Una cortadora de compuestos CNC informatiza la operación de mecanizado de compuestos como fibra de vidrio y fibra de carbono. Las guías lineales se utilizan para garantizar que se logren cortes y formas de alta precisión en estos materiales difíciles de trabajar.

Cómo elegir guías lineales para operadores de máquinas CNC

Al comprar rieles de guía lineal para máquinas CNC, es crucial determinar primero los requisitos de la máquina. Considere factores como el tipo de máquina, el peso de los componentes que moverá el riel lineal, su velocidad, aceleración y la carga útil.

A continuación, elija un sistema de guía lineal que sea compatible con la estructura de la máquina. Por ejemplo, si el diseño incluye una viga en la que se montará la guía lineal, sería fácil seleccionar un sistema de guía que se ajuste a la viga. Además, asegúrese de que el sistema de guía elegido permita un fácil montaje de otros componentes CNC.

Después de determinar los requisitos de la máquina y la compatibilidad estructural con la guía del riel lineal, lo siguiente que debe considerar es la capacidad de carga de la guía elegida. Asegúrese de que el rodillo o bloque de guía pueda soportar el peso de los componentes móviles de la máquina, así como cualquier peso adicional que se pueda introducir durante la operación.

Es esencial considerar la precisión y la repetibilidad de la máquina CNC al elegir guías lineales. Un sistema con alta precisión se traducirá en cortes precisos y acciones repetidas consistentes. Por lo general, los rieles cuadrados para CNC son más precisos que los rieles redondos debido a su geometría.

Otro punto importante a considerar al elegir una guía lineal CNC es las condiciones ambientales del lugar de instalación. Un entorno con contaminantes o polvo requerirá una guía lineal con una protección contra el polvo suficiente. Por ejemplo, los rieles lineales con sellos o cubiertas como botas contra el polvo o tiras de polvo dentadas serán ideales para estos entornos. Sin embargo, las guías con materiales resistentes a la corrosión serán adecuadas para ambientes húmedos o químicamente reactivos.

Por último, considere las limitaciones presupuestarias del proyecto e invierta en una guía de riel lineal que ofrezca un gran rendimiento sin comprometer otros aspectos del proyecto. También vale la pena señalar que, si bien las guías lineales de alta calidad pueden costar más, su durabilidad ayudará a minimizar los costos de mantenimiento a largo plazo.

Preguntas y respuestas

P1: ¿Cómo instalan las personas los rieles lineales para máquinas CNC?

A1: Primero, colocan los rieles en la cama de la máquina y los sujetan con soportes de montaje o pernos. Luego, deslizan los carros de guía lineal sobre los rieles antes de ajustar la alineación. Se aseguran de que haya una holgura adecuada entre las partes móviles y, finalmente, fijan los rieles lineales bloqueando los pernos o soportes en su lugar.

P2: ¿Pueden los usuarios reemplazar el riel lineal en una máquina CNC?

A2: Sí, siempre y cuando el nuevo riel lineal coincida con el tamaño y el tipo del riel existente, pueden hacerlo. Los usuarios deben quitar las abrazaderas o los pernos que sujetan el riel viejo y luego pueden deslizar el nuevo riel en su posición. Después, deben ajustar el nuevo riel para una alineación y una holgura adecuadas. Finalmente, fijan el nuevo riel bloqueando los soportes de montaje o los pernos.

P3: ¿Determinan los rieles lineales la precisión de una máquina CNC?

A3: Sí, el tipo y tamaño de una guía de riel lineal pueden afectar la precisión de mecanizado de un equipo. Por lo tanto, al elegir rieles lineales para una máquina CNC, uno debe considerar todos los factores que pueden afectar el producto final, incluida la capacidad de carga, la rigidez, la velocidad de desplazamiento y el juego mecánico.

P4: ¿Cuánto duran los rieles lineales en una máquina CNC?

A4: Por lo general, los rieles lineales duran entre dos y diez años, pero dependiendo del nivel de uso, pueden desgastarse más rápido. El mantenimiento regular como la limpieza y la lubricación puede prolongar su vida útil. Nuevamente, elegir rieles lineales con una alta capacidad de carga y un tamaño adecuado también puede contribuir a su longevidad.
