Bloque deslizante de guía

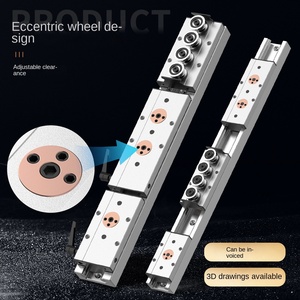

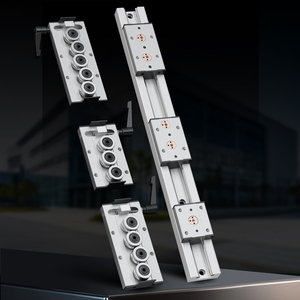

Tipos de bloques de deslizamiento de guía

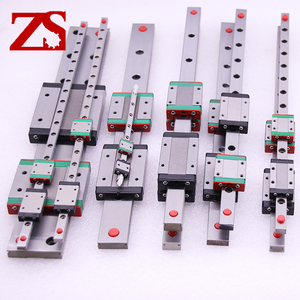

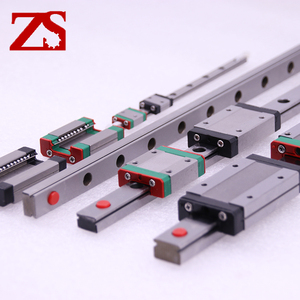

Existen muchos tipos de bloques de deslizamiento de guía, incluyendo el bloque de deslizamiento de tipo rectangular y los bloques de guía redonda, entre otros.

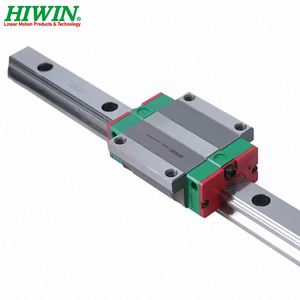

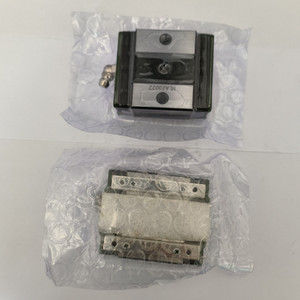

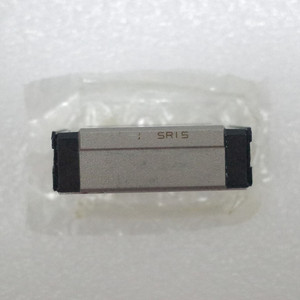

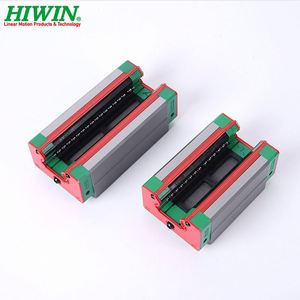

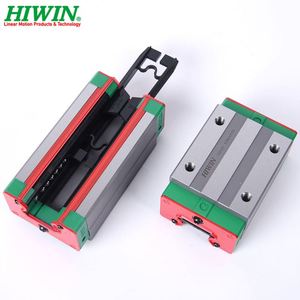

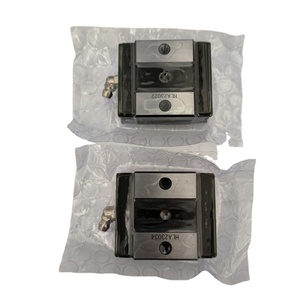

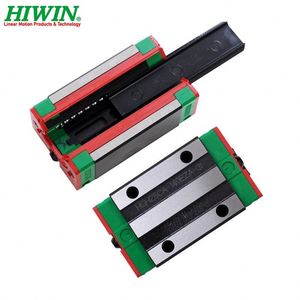

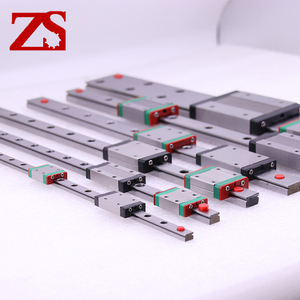

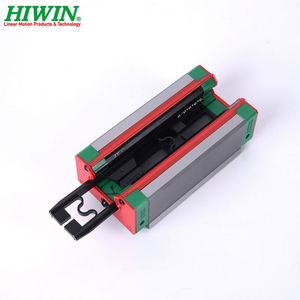

• Bloques de deslizamiento de guía rectangulares

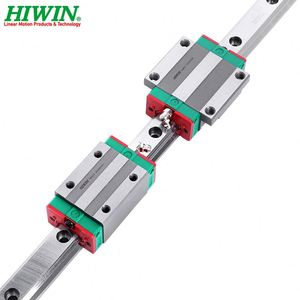

  Típicamente, un bloque de deslizamiento de guía rectangular corresponde al perfil de una guía cuadrada. Este bloque de deslizamiento de guía se monta normalmente en componentes de maquinaria para asegurar un movimiento estable y preciso. Normalmente, vienen en una variedad de tamaños para que los compradores comerciales puedan encontrar el que funciona perfectamente para su aplicación. Los bloques de deslizamiento de guía rectangulares están hechos de varios materiales para adaptarse a diferentes cargas y velocidades.

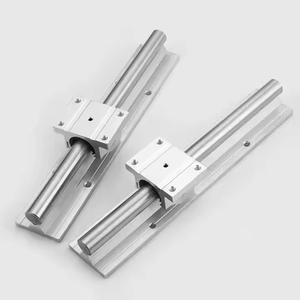

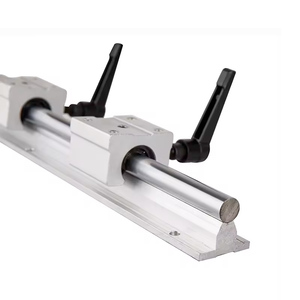

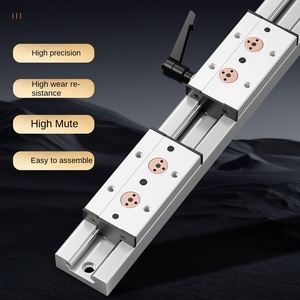

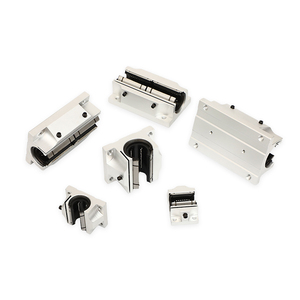

• Bloques de deslizamiento de guía redonda

  Normalmente, las guías y los bloques redondos hacen que los sistemas de movimiento lineal sean más compactos y ligeros. Este tipo de bloque de deslizamiento de guía suele constar de esferas o rodillos en una pista circular. La forma ayuda a reducir la fricción y proporciona un movimiento suave. Los bloques de deslizamiento de guía redonda se integran en el sistema junto con guías redondas.

• Bloques de deslizamiento de guía de forma especial

  Este tipo de bloque de deslizamiento de guía se puede utilizar junto con guías de forma especial, como guías en forma de T o en forma de V. Normalmente, se fabrica con la forma de una T o una V para coincidir con el perfil de la guía respectiva. Este diseño personalizado garantiza una alineación y un soporte precisos dentro del sistema de guía.

Especificaciones y mantenimiento de los bloques de deslizamiento de guía

Las especificaciones de los bloques de deslizamiento de guía incluyen los tipos y tamaños de las guías, los rodamientos lineales adecuados, el material y la dureza de las guías compatibles, la capacidad de carga, las dimensiones, el rango de temperatura de funcionamiento, las dimensiones de montaje, la estabilidad y otras características específicas.

Debido a que los bloques de deslizamiento de guía están diseñados específicamente para funcionar a lo largo de una guía, tendrán dimensiones de montaje específicas para coincidir con los requisitos de la maquinaria en la que se utilizan. Esto significa que, en general, las guías de bloque no tendrán un tamaño de montaje estandarizado y, en cambio, se fabricarán a medida para satisfacer una necesidad y un requisito específico de una industria o maquinaria en particular. Por otro lado, algunos bloques de deslizamiento de guía tienen tamaños estandarizados, como los tamaños "HKKC20" o "HKKC25"; estos tamaños corresponden con los tamaños de los ejes de rodamientos lineales de "20 mm/25 mm" respectivamente. Es esencial medir primero los ejes lineales al pedir bloques de deslizamiento con tamaños y cantidades de montaje.

Para garantizar un rendimiento y una fiabilidad duraderos de los deslizamientos y bloques de guía, es esencial un mantenimiento, una limpieza y una lubricación regulares. Antes de la lubricación, es necesario realizar una limpieza a fondo del conjunto de la guía y el bloque, ya que la limpieza eliminará los residuos, la suciedad y cualquier material extraño que se haya acumulado con el tiempo. Utilice paños sin pelusa, solución de limpieza de guías y bastoncillos de limpieza para limpiar la guía y el bloque. Soplar suavemente los bloques y deslizamientos con aire comprimido para eliminar los residuos sueltos y asegurarse de limpiar cualquier superficie deslizante con paños limpios sin pelusa para garantizar que no quede ningún residuo. Utilice bastoncillos de limpieza de guías de precisión y fluido de limpieza para garantizar que se eliminen a fondo todos los contaminantes. Asegúrese de que la superficie esté completamente seca antes de volver a poner en marcha la operación. Aplique lubricante de alta calidad al conjunto de la guía y el bloque limpios que sea compatible con ambos. Asegúrese de extender una película uniforme de lubricante para garantizar que el sistema de deslizamiento funcione de forma suave y sencilla. Cuando se inspeccionan periódicamente las guías y los bloques, asegúrese de inspeccionar las superficies para detectar cualquier signo de desgaste y asegúrese de realizar cualquier lubricación adicional que sea necesaria.

Escenarios

• Automatización industrial: El bloque de guía se utiliza en máquinas CNC e impresoras 3D. Estas máquinas implican movimientos multidireccionales, altas velocidades y precisión. El bloque de guía controla el movimiento y la posición de las piezas de la máquina. Ayuda a garantizar un corte, impresión y montaje precisos.
• Sistemas de transporte: En un sistema de ascensor, los bloques de deslizamiento de guía soportan la cabina del ascensor. Controlan cómo la cabina se mueve hacia arriba y hacia abajo por el hueco del ascensor. Los bloques de deslizamiento de guía también se utilizan en las montañas rusas. Soporta y controla cómo el tren de la montaña rusa se desliza a lo largo de la vía. En un sistema de puerta corredera, los bloques de deslizamiento de guía controlan y soportan cómo la puerta se desliza por la vía.
• Equipo médico: Los dispositivos de imagenología médica utilizan bloques de deslizamiento de guía. El bloque de guía controla y soporta los movimientos del dispositivo, garantizando un posicionamiento preciso y estable durante los procedimientos de imagenología como las tomografías computarizadas y las resonancias magnéticas.
• Industria aeroespacial: La industria aeroespacial utiliza bloques de guía en los ensamblajes de satélites y vehículos de lanzamiento. Por ejemplo, al construir un satélite en el espacio, los bloques de guía ayudan a posicionar y mover las piezas. Permiten el montaje preciso de los componentes del satélite en el lugar correcto. Los bloques de guía controlan el movimiento de las diferentes piezas del satélite. Esto incluye las que componen el cuerpo del satélite y las que ayudan a que se mueva a través del espacio. La misma idea se aplica al fabricar cohetes que envían satélites a la órbita. Los bloques de guía ayudan a controlar el movimiento de las piezas del cohete durante el montaje.
• Equipo óptico: Los bloques de guía soportan y mueven dispositivos ópticos como telescopios y cámaras. En los telescopios, los bloques de guía ayudan a mover el tubo del telescopio de forma suave y precisa, permitiendo a los usuarios apuntarlo a diferentes áreas del cielo. En las cámaras, los bloques guían el objetivo de zoom para cambiar las distancias de forma suave y precisa.
• Embalaje e impresión: En la industria del embalaje, los bloques de guía se utilizan en máquinas formadoras de botellas y cartones. Soportan y controlan cómo se forman y ensamblan los envases (como las botellas) y los paquetes (como los cartones). En la industria de la impresión, los bloques de guía ayudan y controlan cómo se mueven los cabezales de impresión y el papel. Aseguran la impresión precisa de texto e imágenes en el papel.

Cómo elegir los bloques de deslizamiento de guía

Elegir el bloque de deslizamiento correcto es crucial porque debe coincidir con la guía correspondiente y satisfacer las necesidades operativas de la máquina. Aquí tienes algunos consejos:

• Coincidir con la guía

  Asegúrese de que sea compatible con la guía lineal especificada en términos de dimensiones y precarga. El bloque de deslizamiento debe coincidir con la clase de precisión de la guía para mantener la precisión de movimiento prevista.

• Capacidad de carga

  Determine si la capacidad de carga requerida corresponde a las necesidades de la aplicación de la máquina. Calcule los componentes estático y dinámico de la carga y seleccione bloques que puedan manejarlos adecuadamente.

• Factores ambientales

  Considere los factores ambientales, como la exposición al polvo, la humedad o los productos químicos. Elija materiales y sistemas de sellado adecuados para resistir las condiciones ambientales específicas.

• Temperatura de funcionamiento

  Elija bloques que puedan funcionar dentro del rango de temperatura si hay temperaturas extremas. Algunos materiales y componentes están diseñados para aplicaciones de altas o bajas temperaturas.

• Fricción y eficiencia

  Considere factores como el coeficiente de fricción entre los materiales para optimizar la eficiencia y reducir el consumo de energía. Seleccione bloques que proporcionen la capacidad de carga necesaria con una fricción mínima.

• Bloques de inserción frente a bloques estándar

  Para algunas aplicaciones, puede ser necesario considerar la diferencia entre los bloques de inserción y los estándar. Los estándar suelen ser más rígidos, mientras que los de inserción son menos rígidos pero permiten una mayor flexibilidad lineal. Decida qué tipo es más adecuado para el uso previsto.

• Rentabilidad

  Considere el equilibrio de rentabilidad entre el rendimiento, la capacidad de carga y la durabilidad. Recuerde que invertir en bloques de deslizamiento de alta calidad puede reducir los costes de mantenimiento y sustitución a largo plazo.

Preguntas frecuentes sobre los bloques de deslizamiento de guía

P1. ¿Cómo funciona una guía y un bloque de deslizamiento?

A1. En un sistema de movimiento lineal, una guía y un bloque de deslizamiento trabajan juntos para proporcionar una trayectoria definida para el movimiento lineal. El bloque de deslizamiento o rodamiento lineal contiene bolas o rodillos que se mueven a lo largo de la ranura o canal de la guía, permitiendo que el bloque de deslizamiento se mueva de forma suave y libre en línea recta.

P2. ¿Cuáles son los factores a considerar al elegir guías y bloques de deslizamiento?

A2. Los requisitos de la aplicación, como la capacidad de carga, la longitud, la precisión, la velocidad, los factores ambientales y las limitaciones presupuestarias, son todos factores importantes a considerar al hacer una selección. Además, las dimensiones y los materiales de la guía y el bloque de deslizamiento, así como sus características de rendimiento, también deben tenerse en cuenta.

P3. ¿Cómo se instalan las guías y los bloques de deslizamiento?

A3. En primer lugar, limpie la superficie de montaje, luego utilice los orificios de montaje de la guía para fijarla en la posición requerida horizontal o verticalmente. A continuación, deslice el bloque a lo largo del deslizamiento hasta la posición deseada. Por último, compruebe si la instalación es correcta y asegúrese de que la guía y el bloque de deslizamiento pueden funcionar correctamente.

P4. ¿Las guías y los bloques de deslizamiento son libres de mantenimiento?

A4. La mayoría de las guías lineales y los bloques de deslizamiento necesitan mantenimiento y lubricación. Sin embargo, algunos componentes están diseñados para ser libres de mantenimiento, lo que les permite utilizarse sin mantenimiento regular durante períodos prolongados. Estos suelen estar hechos de materiales especiales o tienen mecanismos de autolubricación integrales.
