Raíl lineal curvo

Tipos de rieles curvos lineales

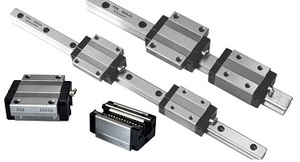

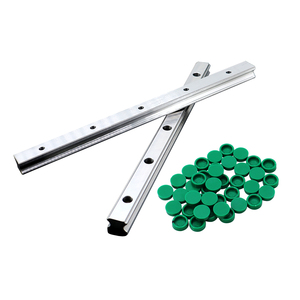

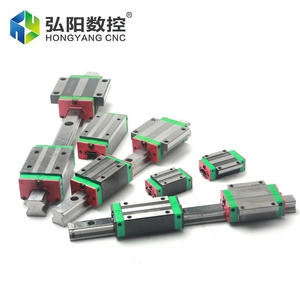

Los rieles curvos lineales suelen estar hechos de aluminio y acero inoxidable. Los sistemas de rieles curvos se utilizan con frecuencia en CNC, kits de impresoras 3D, kits de robots y otras formas de bricolaje para formar una pista curva para mover objetos a lo largo de una trayectoria curva. Estos son algunos tipos de rieles de guía lineales curvos de uso común:

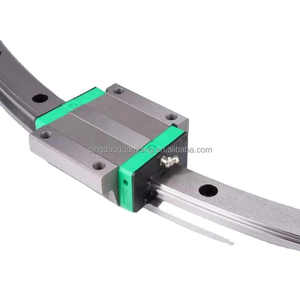

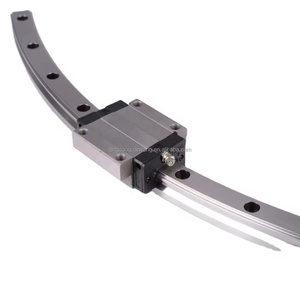

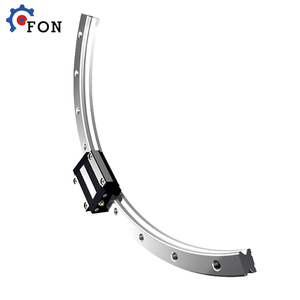

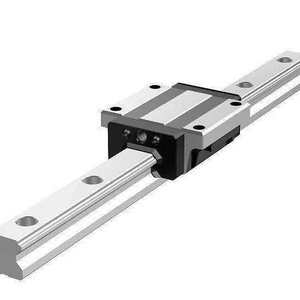

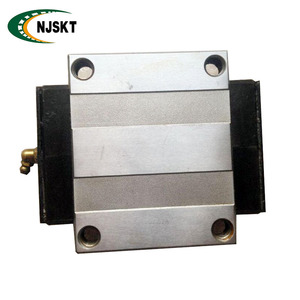

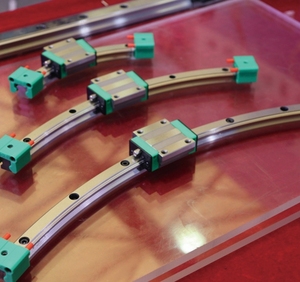

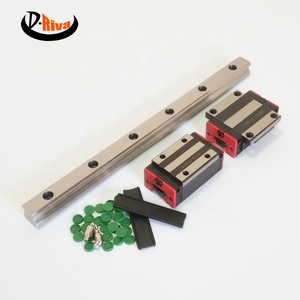

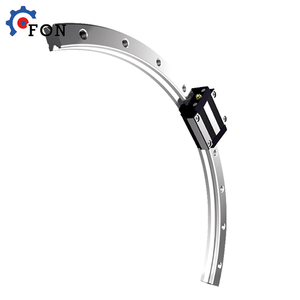

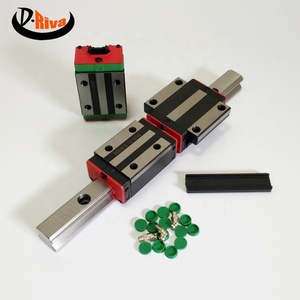

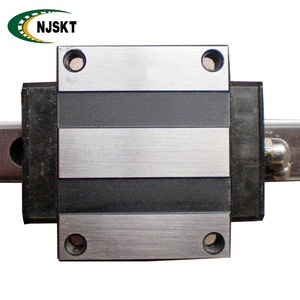

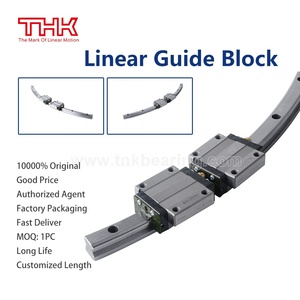

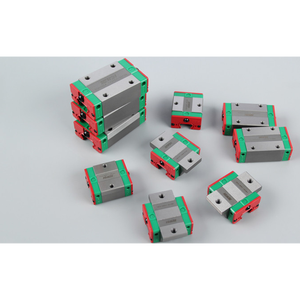

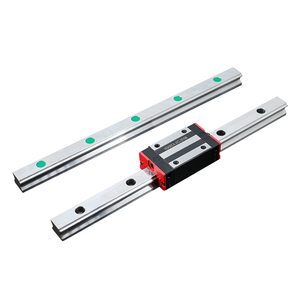

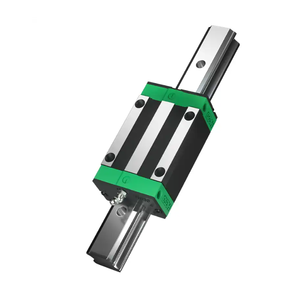

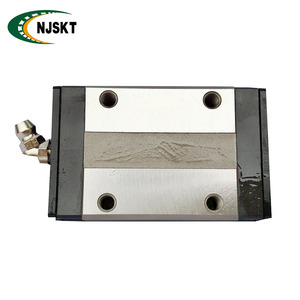

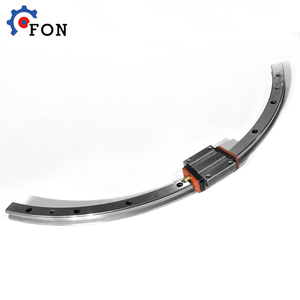

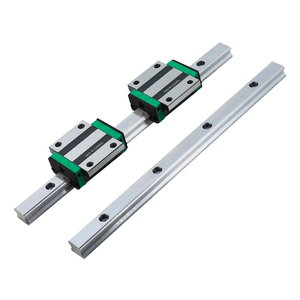

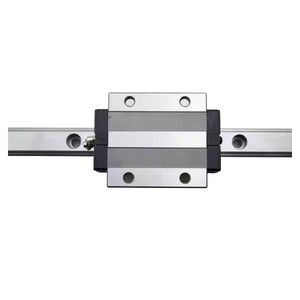

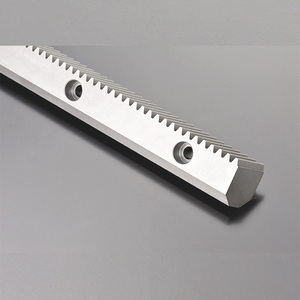

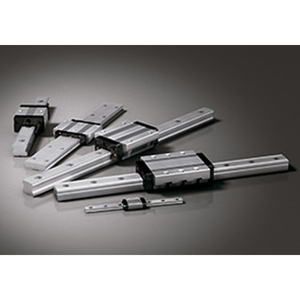

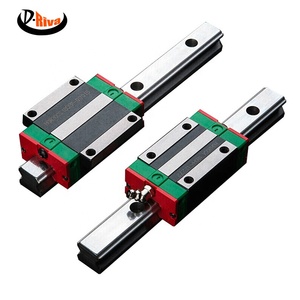

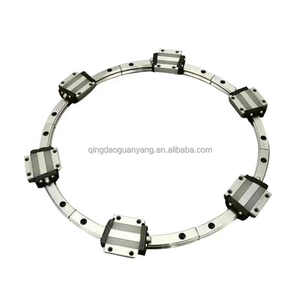

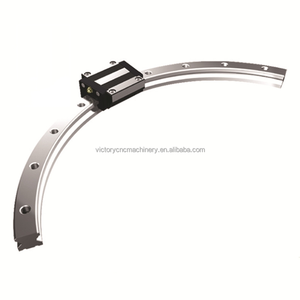

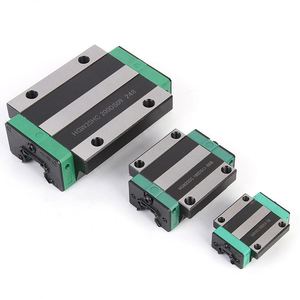

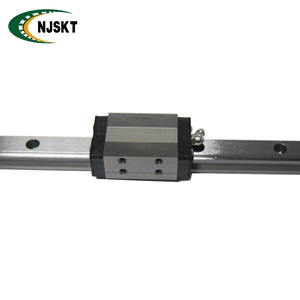

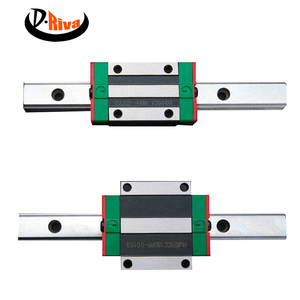

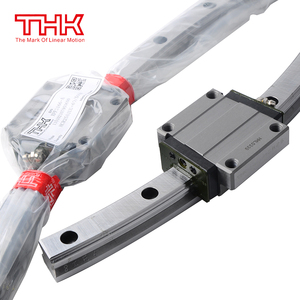

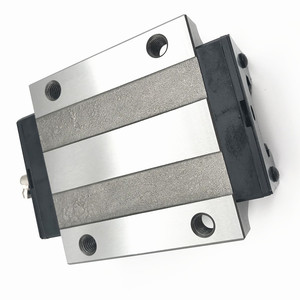

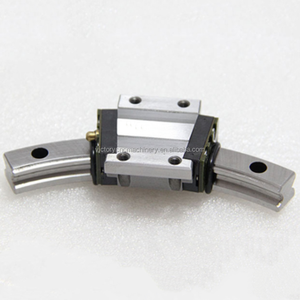

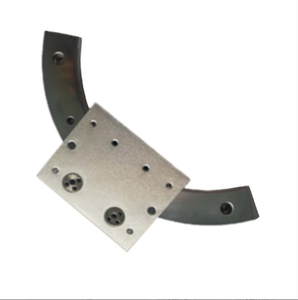

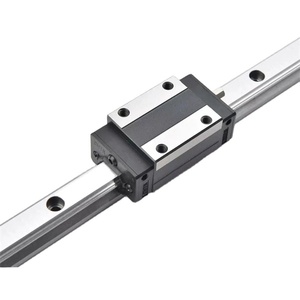

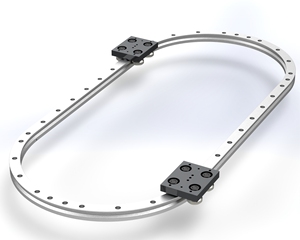

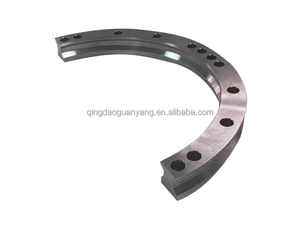

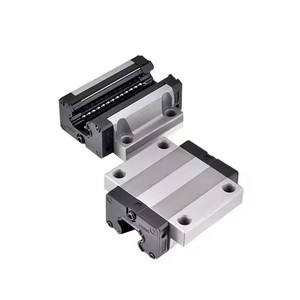

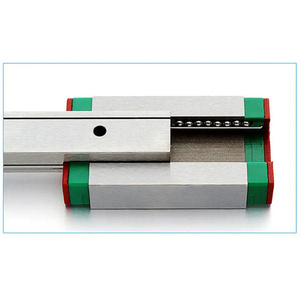

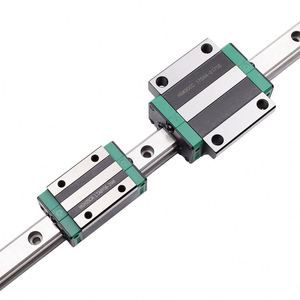

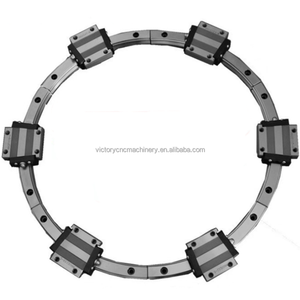

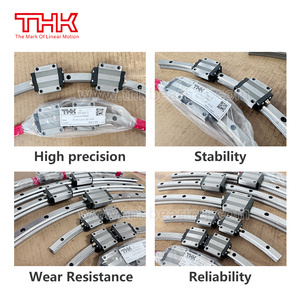

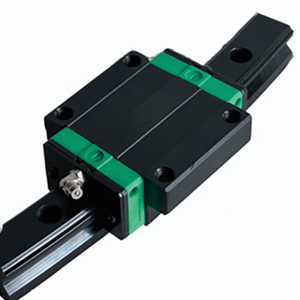

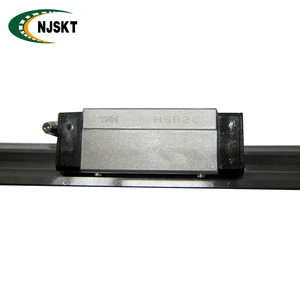

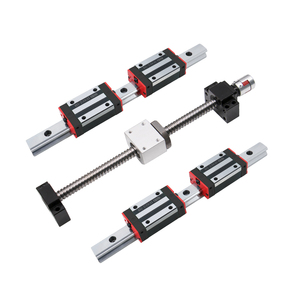

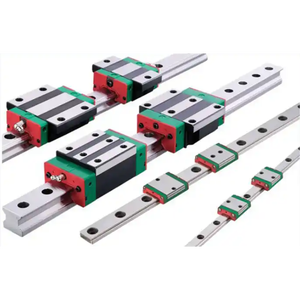

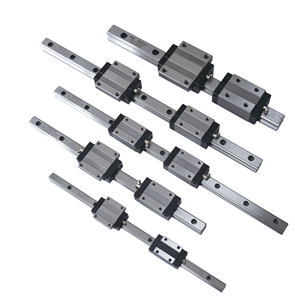

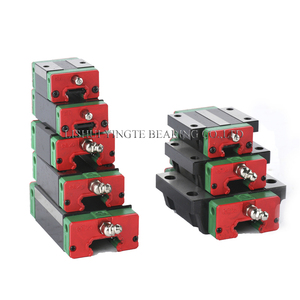

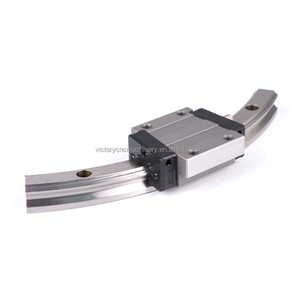

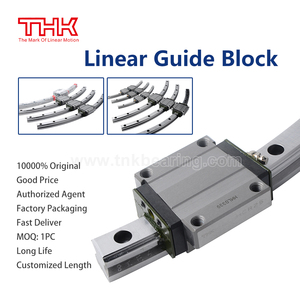

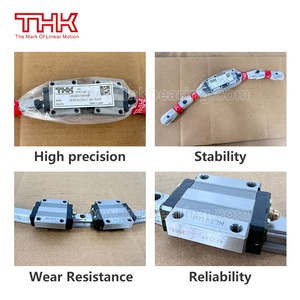

• Riel lineal curvo con carro: Un riel lineal curvo con un carro a juego se utiliza normalmente para permitir movimientos restringidos para aplicaciones de uso normal, lo que normalmente permite el movimiento lineal recto a lo largo de una trayectoria curva. La combinación del riel curvo y su carro proporciona una solución deslizante. Esto es generalmente útil para el montaje en estructuras mecánicas que requieren espacio para el apalancamiento. Con la lubricación y el mantenimiento regulares, los ensamblajes de este tipo pueden ofrecer resultados precisos, lo que los convierte en opciones adecuadas para el control preciso del movimiento mecánico.
• Manipulador de varilla curvo: Este es un dispositivo producido para brazos robóticos o máquinas de uso frecuente construidos en el espacio tridimensional donde no hay gravedad. Suelen utilizarse para conceder rotaciones y articulaciones limitadas frecuentes de puntos finales específicos, mientras que son ligeros, se puede manipular fácilmente todo el objeto desde los puntos finales mencionados. Los extremos de la varilla tienen rodamientos que se fijan mediante juntas fijadas en materiales sólidos o cualquier otra sustancia. Los dispositivos con este tipo de diseño funcionan extremadamente bien cuando se necesitan movimientos rápidos en diversos campos direccionales, eliminando así las manipulaciones lineales.

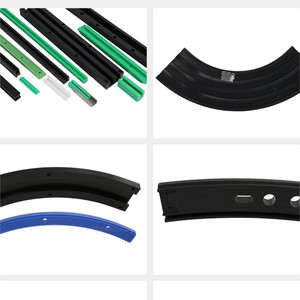

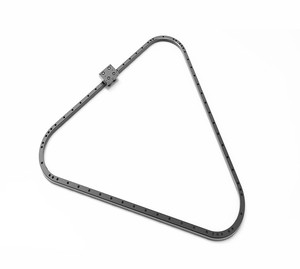

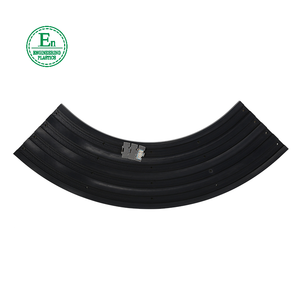

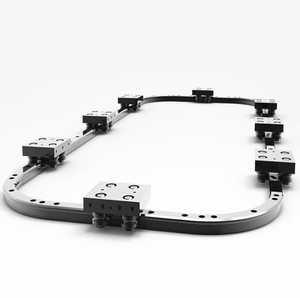

• Sistema de pista flexible: Los sistemas de pista flexibles tienen la capacidad de doblarse y ajustarse a lo largo de curvas, lo que permite crear caminos y trayectorias personalizados. La flexibilidad de la pista permite la configuración de restricciones de movimiento no lineales, lo que resulta especialmente útil en aplicaciones de prototipado, animatrónica, robótica y simulación de movimiento. Además, estos sistemas pueden simplificar la integración de piezas móviles, reduciendo la necesidad de mecanismos complejos para lograr los movimientos deseados. Debido a que pueden adaptarse fácilmente a los requisitos cambiantes del proyecto. En consecuencia, las pistas flexibles se han convertido en herramientas indispensables que satisfacen las necesidades de movimiento versátiles.

Especificación y mantenimiento de los rieles curvos lineales

Aunque las especificaciones de una guía lineal curva son numerosas y variadas, las especificaciones típicas que se encuentran en una página de listado de productos típica incluyen las siguientes.

• Longitud: Los rieles curvos suelen presentarse en longitudes de 1000, 2000, 3000 y 4000 mm. Sin embargo, las longitudes estándar varían significativamente en función de la curvatura y el radio del movimiento lineal requerido.
• Ancho: El ancho está determinado por la capacidad de carga necesaria. Los rieles curvos suelen presentarse con un ancho estándar en el rango de 60, 75 a 100 mm. Los anchos personalizados son posibles, pero afectarán a la capacidad de carga y a la rigidez.

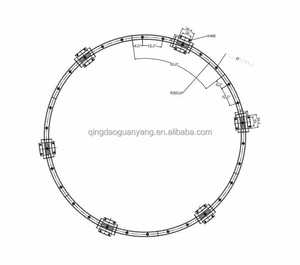

• Radio: El radio determina el arco del movimiento lineal y varía según las necesidades de la aplicación. Los radios comunes para los rieles curvos que se encuentran en las páginas de listado de productos incluyen 400, 600 y 800 mm, etc.
• Longitud recta: Esta es la porción recta del riel antes de que comience la curva. La longitud recta puede ser de cualquier longitud dependiendo de cuánto movimiento lineal se requiere antes de que comience la curva.

Mantenimiento:

Las guías de movimiento lineal curvo funcionan bien durante largos periodos si se observa el siguiente consejo de mantenimiento. El único consejo es limpiar el riel curvo y su área circundante con regularidad. Eliminar la acumulación de residuos y lubricar el producto a su alrededor hará que todo siga moviéndose bien y evitará fallos prematuros debido a la contaminación. Aparte de eso, no hay ningún requisito de mantenimiento para las guías/guías lineales curvas, por lo que no es necesario un mantenimiento programado regular o un cuidado constante.

Aplicaciones del riel curvo lineal

Los rieles curvos lineales son componentes útiles en diversas aplicaciones, especialmente en máquinas que implican movimiento curvilíneo. A continuación se destacan algunas de ellas:

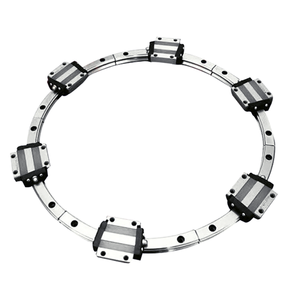

• Movimiento de carros/robots

  Los rieles lineales curvos guían los carros o robots a lo largo de un camino curvo especificado. Se utilizan en sistemas donde estos dispositivos tienen que moverse alrededor de una curva o cambiar de dirección sin la restricción de un movimiento de un solo plano. El uso de rieles lineales curvos permite un movimiento más suave y controlado del carro/robot y privilegia la flexibilidad en el diseño de su trayectoria.

• Combinación de riel lineal superior/inferior

  Por lo general, un riel lineal en la parte superior y otra en la inferior crean un sistema de guía estable y seguro para las piezas móviles. La combinación de rieles lineales de doble soporte ofrece una mayor precisión, rigidez y capacidad de carga, que son integrales para las aplicaciones que exigen alta precisión y fiabilidad. Por lo tanto, los componentes de la maquinaria pueden deslizarse suave y libremente a lo largo de sus caminos diseñados.

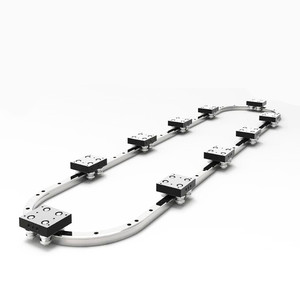

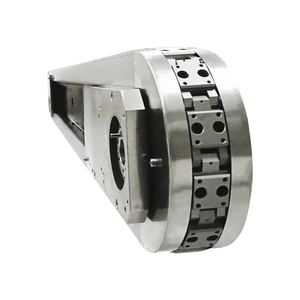

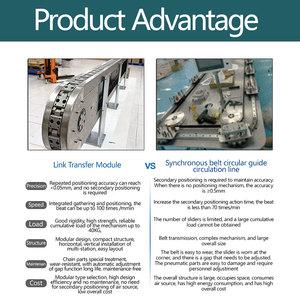

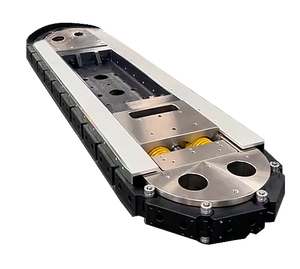

• Sistemas de transportadores

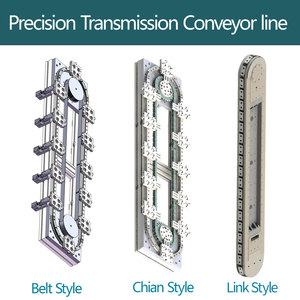

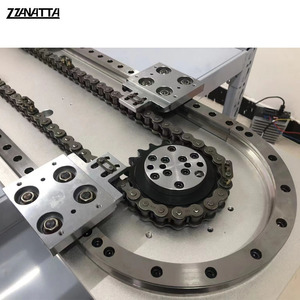

  Los rieles lineales curvos se encuentran comúnmente en los sistemas de transportadores. Ayudan a cambiar la dirección de la cinta transportadora de forma suave, a manipular los productos de forma eficaz y a crear sistemas más compactos cambiando las posiciones verticales y horizontales. Los rieles lineales curvos apoyan el movimiento suave de la cinta, reducen la fricción y el desgaste del equipo, y mejoran la eficiencia general del sistema de transporte.

• Impresoras 3D

  Las impresoras 3D con rieles lineales curvos tienen más flexibilidad y libertad en el diseño. Estas impresoras pueden crear fácilmente formas o modelos complejos con curvas, arcos o elementos circulares. Además, el movimiento suave proporcionado por el riel curvo asegura la impresión precisa de estos diseños intrincados.

Cómo elegir rieles curvos lineales

Al elegir un riel de movimiento lineal curvo, es importante considerar una variedad de factores que se alineen con los requisitos de la aplicación y las limitaciones de diseño de la máquina. Aquí hay algunas cosas que hay que tener en cuenta al seleccionar un riel de movimiento lineal curvo:

• Capacidad de carga y peso:

  Se debe tener en cuenta la capacidad y el peso del riel lineal curvo. Los compradores deben asegurarse de que la clasificación de carga del riel curvo puede acomodar el peso de las cargas útiles y cualquier equipo asociado con el fin de garantizar la integridad estructural y el rendimiento operativo seguro en condiciones de trabajo.

• Entorno operativo

  Al seleccionar un riel de movimiento lineal curvo, también se debe tener en cuenta el entorno operativo. Si las condiciones de trabajo son polvorientas, húmedas o expuestas a algunas sustancias corrosivas, entonces los compradores deben elegir un nivel de protección o un material con buenas propiedades de sellado para evitar la contaminación dentro del riel o del rodamiento. Esto ayudará a evitar fallos prematuros y garantizar un control de movimiento fiable. Por ejemplo, en una zona costera propensa al aire salado, el uso de acero inoxidable o de recubrimientos protectores puede mejorar la resistencia a la corrosión.

• Coste y disponibilidad:

  El coste y la disponibilidad también son factores importantes a la hora de seleccionar un riel de movimiento lineal curvo. Los compradores deben equilibrar el rendimiento y las características del riel con el presupuesto disponible para asegurarse de que el riel seleccionado puede satisfacer las necesidades de la aplicación y mantener el coste del proyecto dentro de un rango aceptable. Además, el modelo y la especificación necesarios para el proyecto deben poder obtenerse en el mercado para evitar largos plazos de entrega y altos costes de desarrollo.

Preguntas y respuestas

P1 ¿Se puede utilizar un sistema de riel lineal curvo en entornos polvorientos o sucios?

La posibilidad de utilizar un sistema de riel lineal curvo en un entorno polvoriento o sucio depende de los materiales de los componentes, el diseño del sistema y el nivel de suciedad. Algunas máquinas pueden necesitar realizar cubiertas y recintos protectores para que puedan moverse y trabajar de forma óptima. La aplicación de un sello también ayuda a que la máquina sea ideal para estos entornos. Considere la posibilidad de utilizar un riel curvo que tenga un diseño para entornos polvorientos o sucios para maximizar su rendimiento. También puede obtener guías lineales selladas, delimitadas o magnéticas que impidan que la suciedad afecte a las piezas móviles.

P2 ¿Cuánta carga puede soportar un carro de riel lineal curvo?

Los carros de rieles lineales curvos tienen diferentes capacidades de carga, dependiendo del diseño, el tamaño, el material y la curvatura. Los rieles lineales curvos más grandes y robustos suelen soportar cargas más pesadas. Para la carga de capacidad específica, es importante consultar con el proveedor o la hoja de datos técnica del fabricante.

P3 ¿Se puede personalizar un riel lineal curvo para una aplicación específica?

Sí, es posible personalizar un riel lineal curvo para que se ajuste a una aplicación específica. Muchos fabricantes ofrecen opciones de personalización para que el riel lineal pueda satisfacer requisitos particulares. Por ejemplo, la longitud, el radio, el perfil y el material se pueden personalizar.

P4 ¿Cuáles son las ventajas de utilizar un riel lineal curvo sobre otros tipos de sistemas de movimiento?

Los rieles lineales curvos ofrecen un cambio de dirección y una alta capacidad de carga, lo que permite la flexibilidad en el diseño. También pueden proporcionar un movimiento suave y preciso, especialmente en aplicaciones que necesitan alta precisión. Otra ventaja es que son fáciles de instalar, mantener e integrar con los sistemas existentes.
