Guía de movimiento lineal CNC

Tipos de movimiento de guías de deslizamiento lineal CNC

Los deslizadores lineales CNC (Control Numérico por Computadora) son componentes mecánicos que se utilizan en las máquinas CNC para proporcionar un movimiento en línea recta o una guía lineal. Desempeñan un papel fundamental en garantizar un movimiento preciso y estabilidad en estas máquinas. Algunos tipos de guías de deslizamiento lineal CNC de uso común son los siguientes:

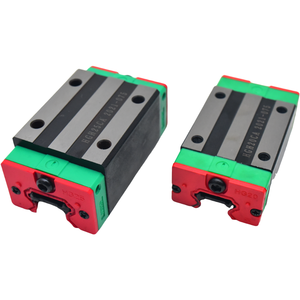

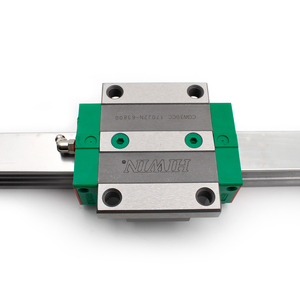

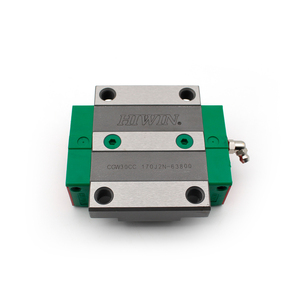

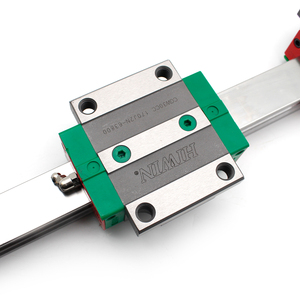

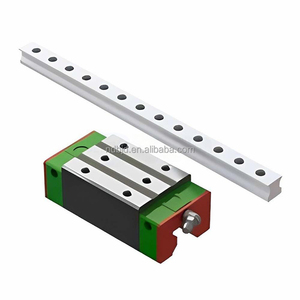

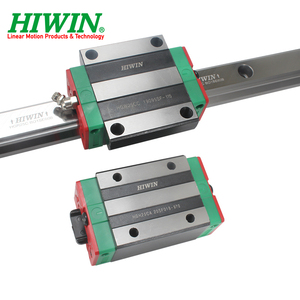

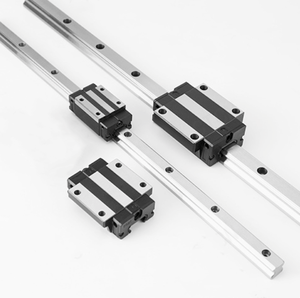

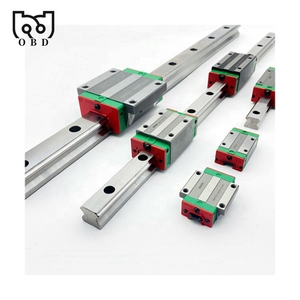

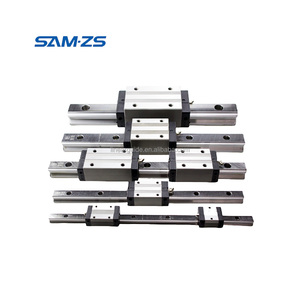

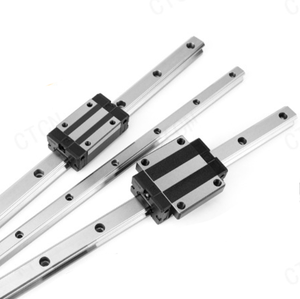

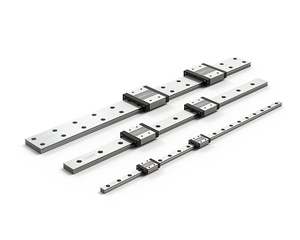

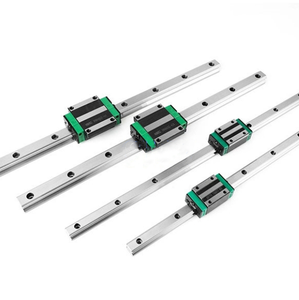

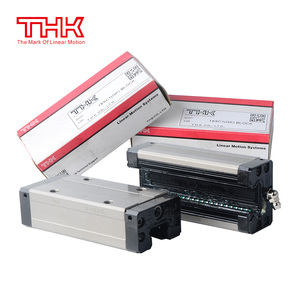

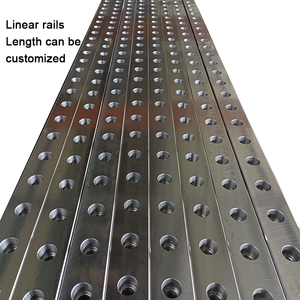

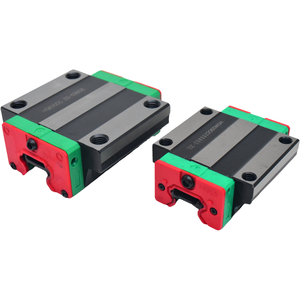

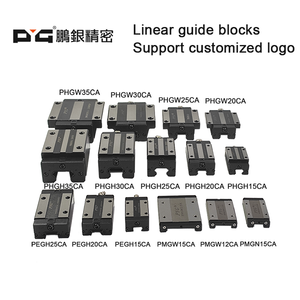

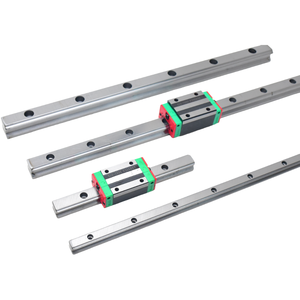

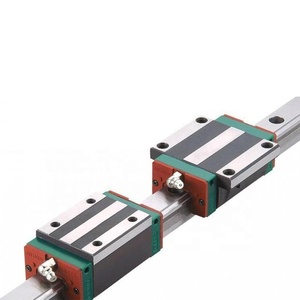

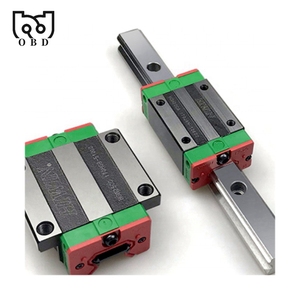

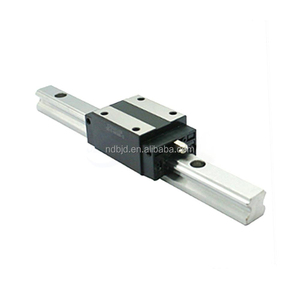

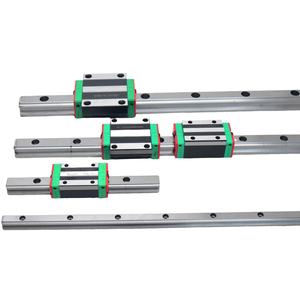

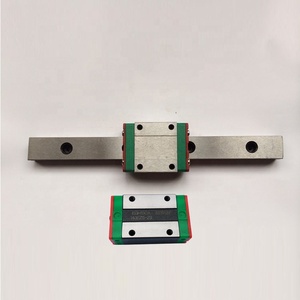

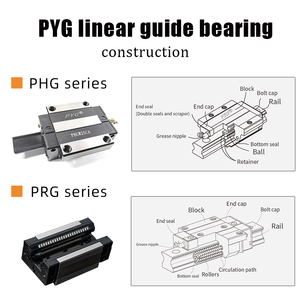

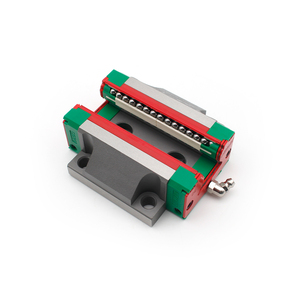

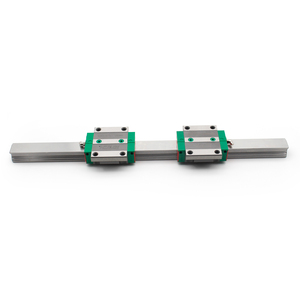

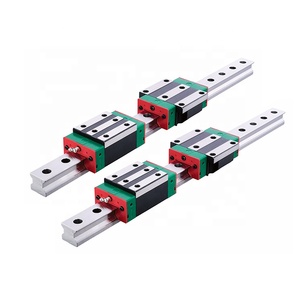

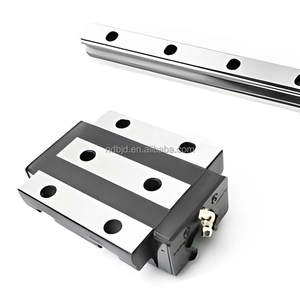

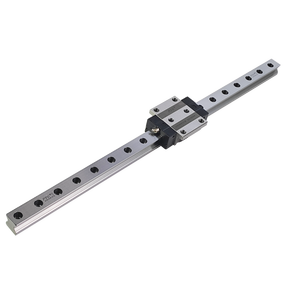

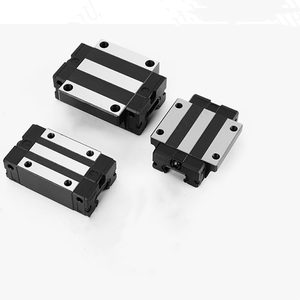

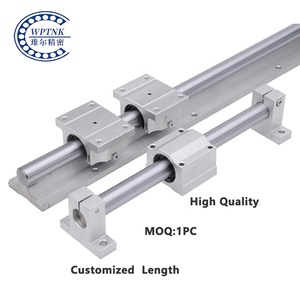

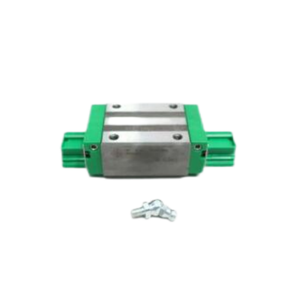

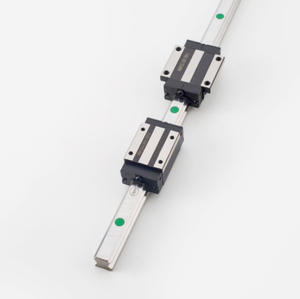

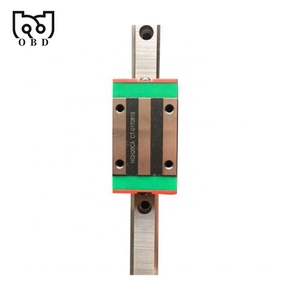

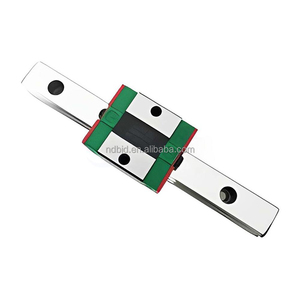

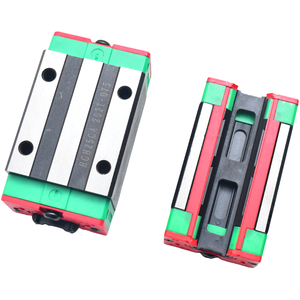

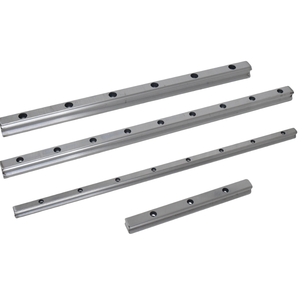

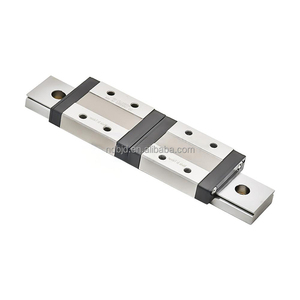

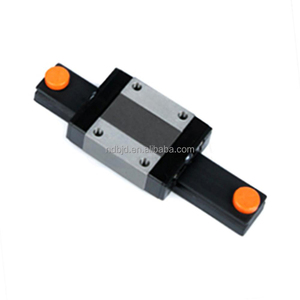

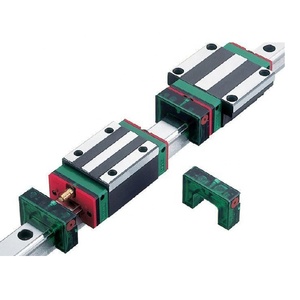

• Deslizador de riel lineal: Un deslizador de riel lineal comprende un riel y un deslizador/carro que se mueve a lo largo del riel. Por lo general, un riel de guía lineal está hecho de metal, como acero o aluminio, que es resistente a la corrosión y duradera. El riel proporciona una trayectoria de baja fricción para el deslizador, lo que le permite deslizarse suavemente. El deslizador es un conjunto que alberga las piezas móviles, como rodamientos o una plataforma de movimiento lineal. Al utilizar deslizadores de riel lineal como control de movimiento CNC, los usuarios obtendrán una precisión mejorada.
• Rodamientos lineales: Los rodamientos lineales son otro componente común de los deslizadores lineales CNC. A diferencia de los rodamientos radiales tradicionales que soportan los ejes en un punto, los rodamientos lineales están diseñados para soportar el movimiento a lo largo de una trayectoria. Proporcionan baja fricción y movimiento suave mediante el uso de elementos rodantes (rodamientos) que se deslizan a lo largo de un eje. Los rodamientos lineales se pueden fabricar con opciones para adaptarse a diferentes aplicaciones y ofrecer a los usuarios más opciones al seleccionar rodamientos lineales para sus máquinas.
• Transmisiones de cremallera y piñón: Las transmisiones de cremallera y piñón se utilizan para convertir el movimiento de rotación en movimiento lineal. Consisten en una cremallera (un engranaje recto) y un piñón (un engranaje circular). El piñón está montado en un eje giratorio que engrana con la cremallera. Esta disposición proporciona una conversión de movimiento precisa de uno a uno, lo que la hace adecuada para aplicaciones que requieren alta precisión y capacidad de respuesta. Las máquinas CNC a menudo necesitan mover piezas o piezas de trabajo pesadas. Como resultado, existe la necesidad de mecanismos fuertes para moverlas. Debido a que son robustas y pueden soportar bien el peso, las transmisiones de cremallera y piñón son una excelente opción para estas máquinas.

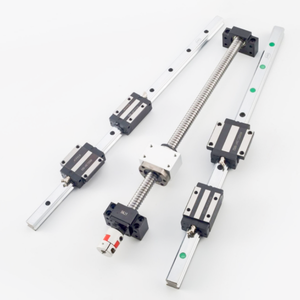

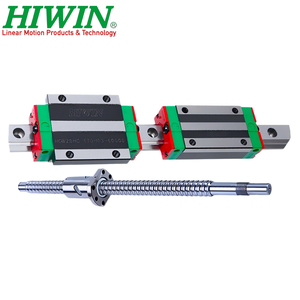

• Tornillos de bola: Un tornillo de bola consiste en un eje de tornillo con una ranura helicoidal y una bola que lleva un bloque de carga. La bola recircula dentro de la ranura, convirtiendo el movimiento de rotación en movimiento lineal. Los tornillos de bola tienen alta precisión y capacidad de carga, lo que los hace ideales para su uso en máquinas CNC de servicio pesado o que necesitan mover la carga muy bien. Le dan a la máquina un movimiento de guía que es confiable y bueno.

Especificaciones y mantenimiento

Las especificaciones de un deslizador de movimiento lineal CNC dependerán del tipo y modelo específico que se esté produciendo. Sin embargo, es probable que las siguientes especificaciones se encuentren en la mayoría de los deslizadores lineales.

• Longitud: Los deslizadores lineales con longitudes más largas tienden a proporcionar más alcance para la cámara u objeto que se mueve a lo largo del riel. Las longitudes comunes incluyen desde 1 pie (30 cm) hasta 5 pies (152 cm) o más.
• Capacidad de peso: Esto se refiere a la cantidad de carga que el deslizador puede manejar eficazmente sin comprometer el rendimiento o la funcionalidad. Suele indicarse en libras o kilogramos. La mayoría de los deslizadores lineales CNC pueden manejar una capacidad de peso de 7 kg a 15 kg. Si se monta un objeto más pesado en el deslizador, provocará un mayor desgaste de las piezas y, finalmente, una avería de la máquina.
• Velocidad: Los fabricantes suelen especificar la velocidad a la que se pueden mover los objetos a lo largo del deslizador. Esto puede variar desde hasta 2 pulgadas por segundo (5 cm/s) hasta velocidades más rápidas, según el mecanismo que mueve el objeto a lo largo del riel. Por ejemplo, la operación manual tiende a ser más lenta que la operación motorizada o accionada por engranajes.

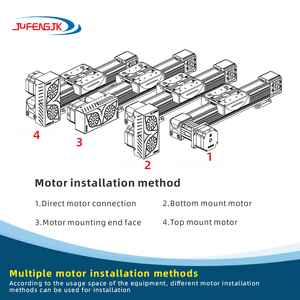

• Compatibilidad del motor: Cuando se utiliza un deslizador lineal CNC motorizado, es importante garantizar la compatibilidad entre el motor y el deslizador. Los motores pueden variar en sus dimensiones, montaje y sistemas de transmisión, como correas o engranajes.

El mantenimiento de una guía de deslizamiento de movimiento lineal CNC consiste en unos pocos procedimientos simples. A diferencia de la naturaleza compleja de los componentes que componen una máquina CNC, el mantenimiento de un deslizador es bastante fácil y sencillo de realizar. Implica principalmente la limpieza y lubricación de las piezas móviles para garantizar un movimiento suave.

• Antes de limpiar el deslizador, los operadores deben usar guantes y suministros de limpieza para evitar la contaminación del aceite en el riel. Al prepararse para limpiar el riel, asegúrese de que no haya residuos en la superficie del riel para evitar la contaminación.
• Una vez que se hayan eliminado los residuos, utilice un paño limpio y sin pelusa para limpiar cualquier suciedad, polvo u otras partículas para evitar que la mugre se acumule con el tiempo.
• Utilizando el lubricante adecuado para el deslizador, aplique una fina película a las secciones que se mueven con regularidad, como los rodamientos y la cremallera. La lubricación solo es necesaria para las áreas de uso frecuente.
• Inspeccione periódicamente el deslizador CNC para detectar cualquier signo de daño, aflojamiento o desgaste. Abordar los problemas de inmediato puede ayudar a extender la vida útil del riel.

Escenarios de movimiento de guía de deslizamiento lineal CNC

Los rieles de guía son componentes vitales empleados en diversas industrias.

• Máquinas herramienta

  Los rieles lineales CNC se utilizan ampliamente en la industria de las máquinas herramienta para fabricar herramientas de corte, como enrutadores CNC, fresadoras, tornos, cortadores de plasma, cortadores láser y herramientas de software de anidamiento. Estos dispositivos utilizan rieles y deslizadores lineales para lograr un posicionamiento y control precisos al cortar y dar forma a diversos materiales.

• Líneas de producción automatizadas

  Los rieles de movimiento lineal se utilizan comúnmente en la automatización de líneas de producción. Son adecuados para ensamblar, clasificar y empaquetar productos en líneas de producción. Los rieles y deslizadores proporcionan el equipo necesario para un movimiento lineal suave y confiable. Esto permite un procesamiento y una manipulación de productos más rápidos y eficientes en las líneas de producción.

• Robótica

  Los deslizadores lineales CNC se utilizan comúnmente en aplicaciones robóticas. En robótica, proporcionan componentes de movimiento lineal para robots. Los rieles y deslizadores permiten que los robots se muevan y posicionen con precisión y controladamente, lo que les permite realizar diversas tareas y acciones con precisión.

Cómo elegir

Al comprar guías de deslizamiento CNC para máquinas, es fundamental tener en cuenta los siguientes factores. Primero, el material y la calidad de construcción de la guía lineal afectarán su rendimiento general. Elija aquellos con acero de alta calidad para una mejor durabilidad y capacidad de carga. A continuación, considere el tamaño o la longitud del riel lineal 80/20 para la aplicación específica. Asegúrese de que se ajuste al diseño de la máquina y proporcione el rango de movimiento esperado. Además, verifique que la capacidad de carga de la guía de deslizamiento lineal logre el propósito previsto. Elegir la guía de deslizamiento incorrecta puede provocar un desgaste prematuro o fallas. Además, considere la precisión y la precisión que ofrece la guía lineal. Opte por guías lineales que ofrezcan alta precisión para aplicaciones que lo requieran. El entorno operativo de la máquina también puede determinar el tipo de guía lineal que elegir. Las guías lineales que no son a prueba de polvo se desgastarán rápidamente si se utilizan en entornos polvorientos.

Finalmente, considere la facilidad de instalación de la guía de deslizamiento lineal. Algunas guías vienen con diseños fáciles de usar que simplifican la instalación. También es importante considerar el rendimiento de la guía lineal. Algunas guías se deslizan suavemente, mientras que otras ofrecen más resistencia. Elija de acuerdo con los requisitos de la máquina. La lubricación es crucial para el rendimiento de las guías lineales. Algunas guías vienen con características de lubricación incorporadas que ayudan a una lubricación constante. Considere los requisitos de mantenimiento de la guía y el sistema de lubricación que tiene. El precio de las guías lineales varía según la marca, la construcción, el material y el tamaño. Establezca un presupuesto y elija guías que ofrezcan la mejor relación calidad-precio en términos de calidad y rendimiento. Si compra al por mayor, es aconsejable elegir una marca de renombre que ofrezca calidad constante en todos los productos. Asegúrese de que el proveedor ofrezca una buena atención al cliente y un servicio postventa confiable.

Preguntas y respuestas

P1: ¿Qué se entiende por un deslizador de movimiento guiado CNC?

A1: Un movimiento de guía de deslizador lineal CNC es un sistema que permite que las herramientas de corte en una máquina CNC, como un enrutador o una fresadora, se muevan libremente y con precisión en una dirección.

P2: ¿Cuáles son los beneficios de utilizar un deslizador lineal CNC?

A2: Los beneficios incluyen los siguientes: proporcionan un control preciso del movimiento, aseguran un movimiento suave y constante, pueden soportar cargas pesadas y aumentan la eficiencia general de una máquina.

P3: ¿Cuáles son los desafíos de un deslizador CNC?

A3: Los desafíos que enfrenta este sistema incluyen la alineación adecuada del deslizador, garantizar la rigidez sin comprometer el peso, la lubricación y el mantenimiento, y el equilibrio entre la precisión y el costo.

P4: ¿Cómo funciona un deslizador lineal CNC?

A4: Una forma simple de que funcione un deslizador CNC es que un motor eléctrico impulse un carro a lo largo del haz del deslizador en un deslizador de accionamiento por correa, o el haz se empuja directamente en un deslizador de accionamiento por varilla, y se alcanza la posición deseada, como lo indica el sistema de control.

P5: ¿Cuánto duran los deslizadores CNC?

A5: En general, se espera que los deslizadores y los rieles duren entre 10 y 15 años, siempre que se mantengan adecuadamente. Esto se aplica incluso si se utilizan diariamente, están sujetos a condiciones adversas o tienen altas frecuencias de operación.
