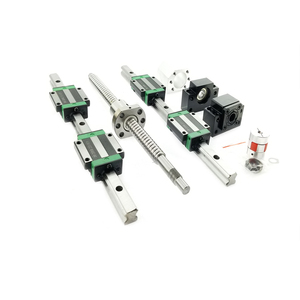

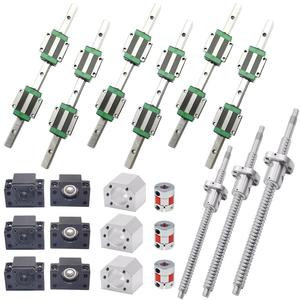

Rieles guía lineales CNC

(32 productos disponibles)

2020, 2040, 2060, 2080 <span class=keywords><strong>cnc</strong></span> lineal carril guía de perfil de aluminio - Product Image 1
2020, 2040, 2060, 2080 <span class=keywords><strong>cnc</strong></span> lineal carril guía de perfil de aluminio - Product Image 2
2020, 2040, 2060, 2080 <span class=keywords><strong>cnc</strong></span> lineal carril guía de perfil de aluminio - Product Image 3
2020, 2040, 2060, 2080 <span class=keywords><strong>cnc</strong></span> lineal carril guía de perfil de aluminio - Product Image 4
2020, 2040, 2060, 2080 <span class=keywords><strong>cnc</strong></span> lineal carril guía de perfil de aluminio - Product Image 5
2020, 2040, 2060, 2080 <span class=keywords><strong>cnc</strong></span> lineal carril guía de perfil de aluminio - Product Image 6

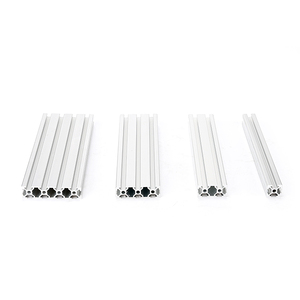

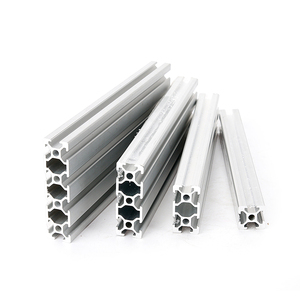

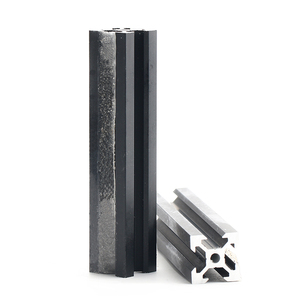

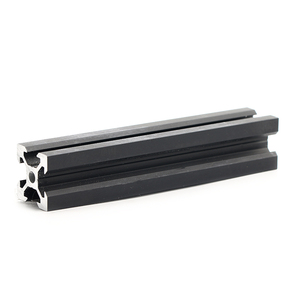

2020, 2040, 2060, 2080 cnc lineal carril guía de perfil de aluminio

Listo para enviar
0,2581 - 0,2667 €
Pedido mínimo: 2 unidades
Envío por pieza: 75,43 €
6 yrsCNProveedora

Sobre Rieles guía lineales CNC

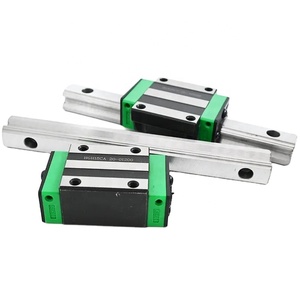

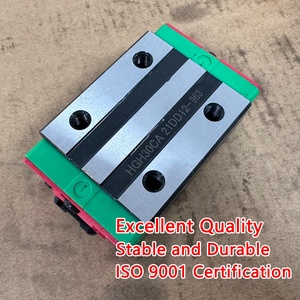

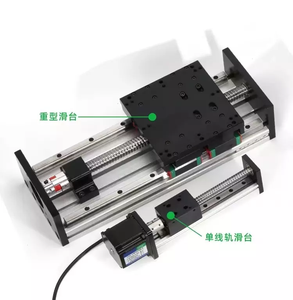

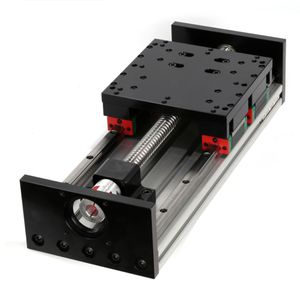

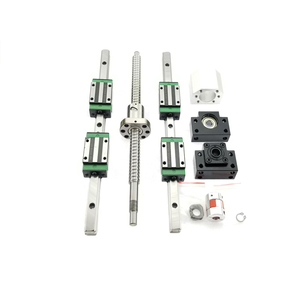

Tipos de rieles de guía lineal CNC

Los rieles de guía lineal duraderos están disponibles actualmente en diferentes tipos para ayudar a lograr objetivos específicos de control de movimiento. La tabla a continuación resume cómo funcionan los distintos tipos de rieles de guía lineal y sus aplicaciones comunes.

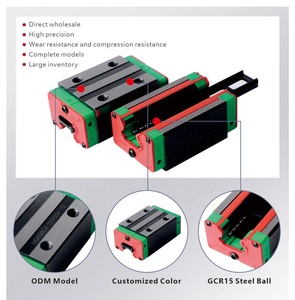

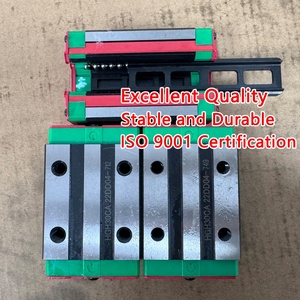

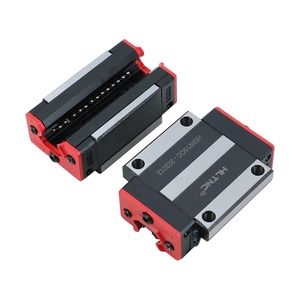

  • Diapositivas de bolas

    Son guías lineales que utilizan bolas para permitir un movimiento suave a lo largo de un riel. El diseño consiste en un riel rectangular y un carro unido al elemento móvil. Las bolas se colocan estratégicamente a lo largo de la pista para permitir un mecanismo de rodadura sin fricción. Las diapositivas de bolas se utilizan comúnmente en el diseño de muebles, como cajones de escritorio y gabinetes de cocina.

  • Guías en caja

    Los rieles de guía lineal en caja son canales cortados de forma innovadora para soportar cargas pesadas y proporcionar una alta rigidez en los sistemas de movimiento. Tienen cuatro paredes verticales que forman un canal. Este diseño único ayuda a proporcionar una plataforma estable para máquinas grandes y tornos que crean piezas de servicio pesado. Al igual que los pesados ​​rieles de guía lineal CNC de hierro fundido, los rieles de guía con guías en caja generalmente se utilizan en grandes centros de mecanizado CNC, tornos CNC y otras aplicaciones industriales que implican movimientos a lo largo de rieles lineales pesados.

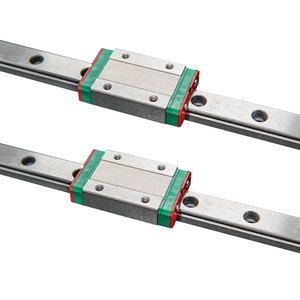

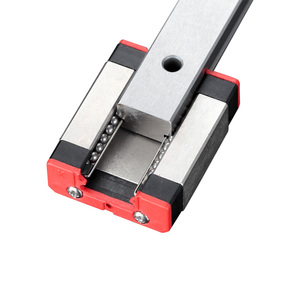

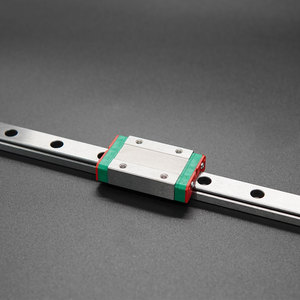

  • Rieles en miniatura

    Los rieles de guía lineal en miniatura constan de rieles y carros robustos pequeños diseñados para ofrecer alta precisión en espacios compactos. Su pequeño factor de forma y su excepcional capacidad de carga los hacen ideales para sistemas de micromovimiento que requieren movimiento en espacios reducidos. Algunos ejemplos incluyen dispositivos médicos, brazos robóticos e impresoras 3D.

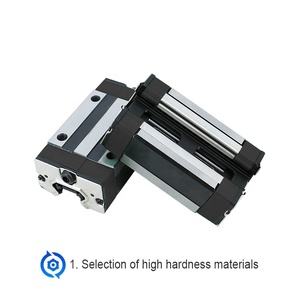

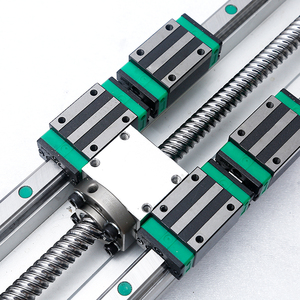

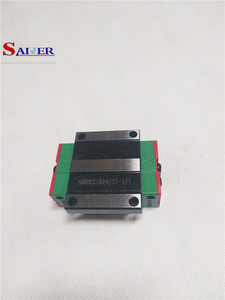

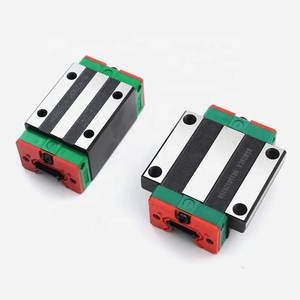

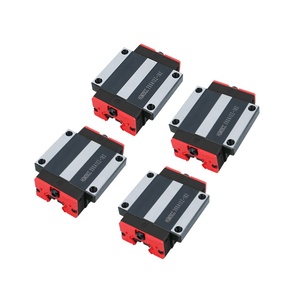

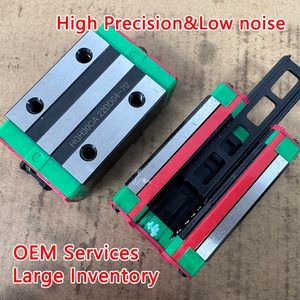

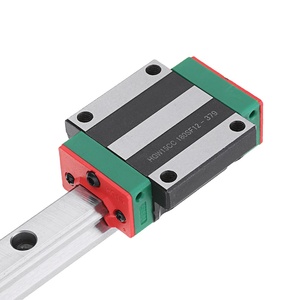

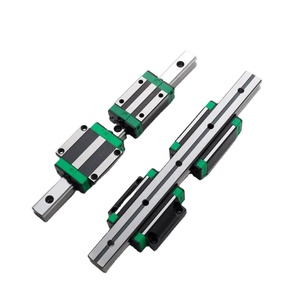

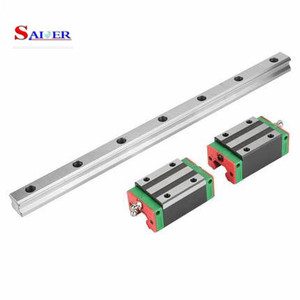

  • Rieles lineales con brida

    Por lo general, los rieles de guía lineal con bridas tienen extensiones verticales (las bridas) a intervalos a lo largo del riel. Estas extensiones brindan soporte y espacio adicionales para el carro, que generalmente contiene elementos rodantes como bolas o rodillos. Se sabe que este sistema de guía ofrece alta capacidad de carga y rigidez. Además, los elementos rodantes proporcionan baja fricción. Por lo tanto, los rieles de guía lineal con brida son ideales para aplicaciones de servicio pesado, como máquinas fresadoras CNC, máquinas de corte por láser y máquinas CNC de 5 ejes que requieren gran precisión y soporte.

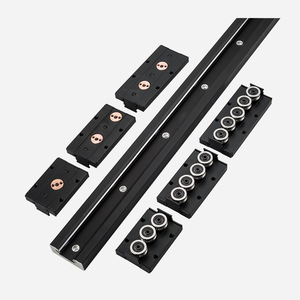

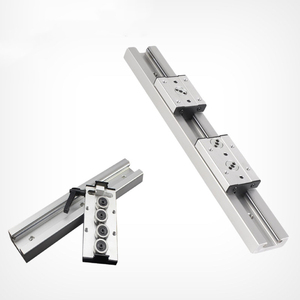

  • Guías de rodillo cruzado

    Como su nombre lo indica, las guías de rodillo cruzado tienen cilindros y un bloque que se mueven en forma de cruz. Tienen una alta rigidez y capacidades de carga en un diseño compacto. Esto los hace excelentes para aplicaciones que requieren guía lineal y alta precisión.

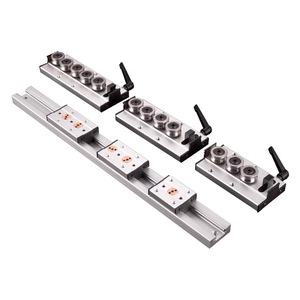

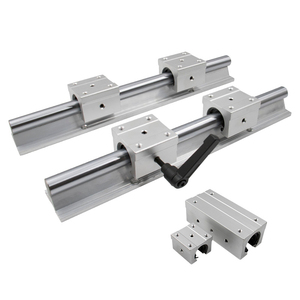

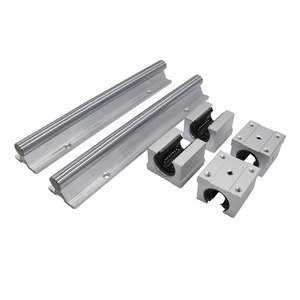

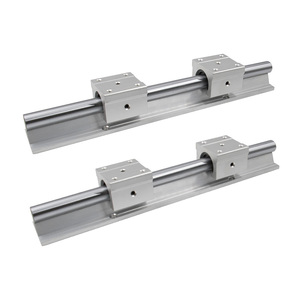

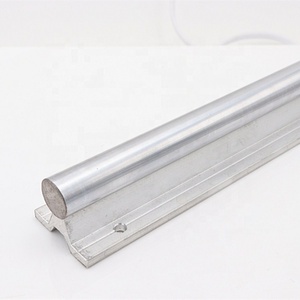

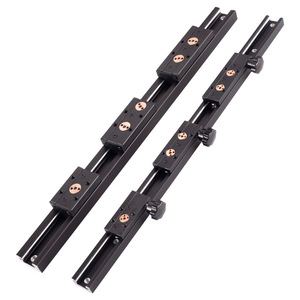

  • Riel abierto

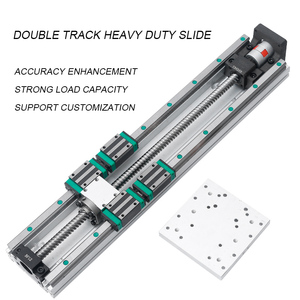

    Los rieles abiertos son sistemas de guía lineal con un riel y un carro móvil. El diseño abierto permite un acceso sin obstáculos al riel y al carro. La presencia de bolas hace que el movimiento sea suave y preciso. Los rieles abiertos se utilizan normalmente en impresoras, robots delta, dispositivos de recogida y colocación y sistemas de pórtico.

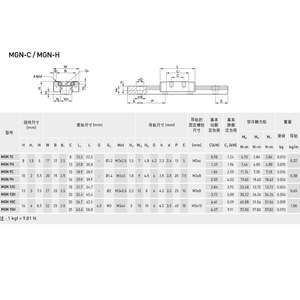

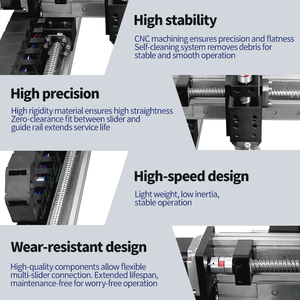

Especificación y mantenimiento

Especificación

Los detalles de especificación con respecto a los rieles lineales para máquinas CNC generalmente difieren según el tipo y la marca, pero los siguientes detalles son comunes.

  • Longitud

    Los rieles lineales normalmente vienen cortados en varias longitudes preestablecidas. Las longitudes más largas siempre se pueden empalmar a las más cortas utilizando conectores de riel. Las longitudes estándar varían, pero pueden ir desde tan solo 100 mm hasta 2.000 mm o más.

  • Ancho

    El ancho total de un riel lineal mide la distancia a través de la base o superficie de montaje. Los rieles de guía lineal suelen tener anchos que van desde 15 mm hasta 80 mm, dependiendo del tipo.

  • Capacidad de carga

    La capacidad de carga de una guía de riel lineal es una de sus especificaciones más importantes. La capacidad de carga determina cuánto peso puede soportar un riel mientras permanece funcional. Las capacidades de carga de los rieles lineales pueden variar desde unos pocos kg hasta varias toneladas, dependiendo del tipo y el diseño.

  • Material

    Los rieles de guía lineal suelen estar hechos de acero inoxidable, acero al carbono, aluminio u otras aleaciones. Dependiendo del material, los rieles pueden tener un recubrimiento de oxidación dura y galvanizado.

  • Tolerancia

    La tolerancia se refiere a la precisión de la guía lineal, específicamente la precisión dimensional y la rectitud del riel. Los rieles de guía lineal suelen estar predefinidos y se miden en micras. Por ejemplo, una tolerancia típica podría ser ± 0.01 mm o incluso más precisa para rieles de gama alta.

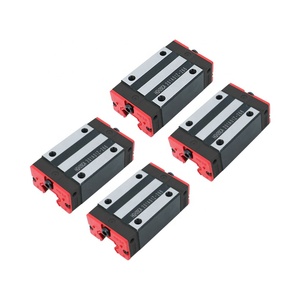

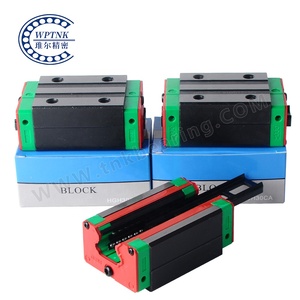

  • Número de guías

    Un riel de guía lineal suele tener algunos portadores de bloques que se mueven a lo largo de él. La cantidad de portadores que se mueven sobre el riel afecta la rapidez con que se propulsará la masa o el peso de un objeto en una dirección. Menos bloques pueden ser suficientes para pesos más ligeros, pero se necesitarán más para pesos más pesados.

Mantenimiento

La limpieza y la verificación de fallas del sistema comprenden las partes principales del mantenimiento del riel de guía lineal. Para empezar, los usuarios deben limpiar cuidadosamente el riel para eliminar cualquier residuo, suciedad o polvo. Se puede usar un paño sin pelusa y sin solventes para limpiar los rieles de guía. Después de la limpieza, deben lubricarse adecuadamente. El lubricante adecuado suele estar especificado por el fabricante, pero puede ser una grasa o un aceite de baja viscosidad.

Los puntos de inspección designados deben verificarse después de la limpieza y la lubricación. Idealmente, los usuarios no deben ignorar los puntos de inspección del riel que corresponden a los orificios de montaje de las guías lineales y los elementos rodantes. Todos los pernos, tuercas y otros sujetadores deben inspeccionarse para detectar aflojamiento. También se deben inspeccionar los puntos de lubricación para garantizar que haya suficiente grasa o aceite para permitir un movimiento y funcionamiento suaves. Los rieles deben revisarse en busca de desgaste y desgarro, y cualquier problema de desalineación debe corregirse lo antes posible para evitar un mal funcionamiento.

Escenarios

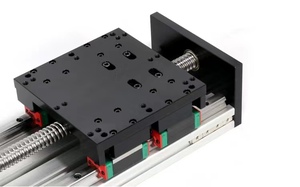

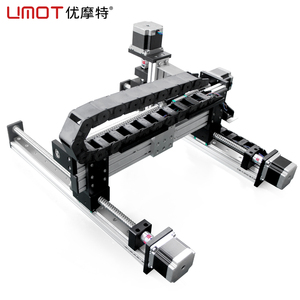

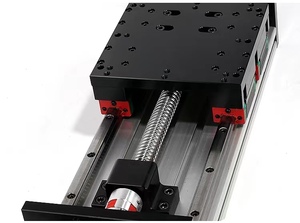

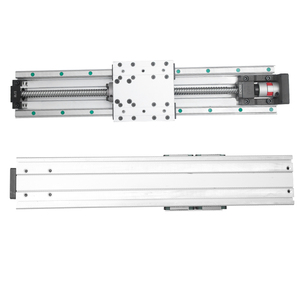

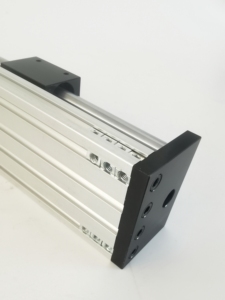

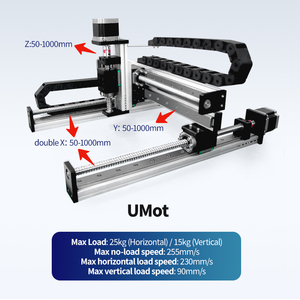

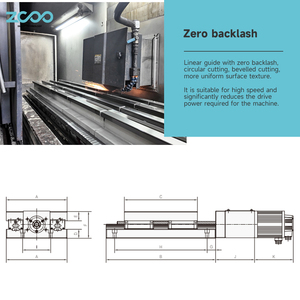

  • Centros de mecanizado y máquinas CNC

    Los centros de mecanizado CNC y las máquinas CNC son la columna vertebral de las industrias aeroespacial, automotriz e ingeniería. Al conectar herramientas de corte y carros de piezas de trabajo con rieles de guía, el corte preciso se alinea. El carro corta suavemente siguiendo los rieles. Los rieles de guía ayudan a mantener la herramienta de corte en una trayectoria recta a medida que talla su patrón diseñado por CNC en la pieza de trabajo.

  • Impresoras 3D

    Las impresoras 3D crean objetos sólidos capa por capa moviendo el cabezal de impresión y la plataforma en múltiples direcciones. Los rieles de guía lineal ayudan a mover estas partes. El deslizamiento suave de los rieles permite que los componentes de la impresora 3D se posicionen rápida y precisamente donde deben estar.

  • Máquinas de pulverización de pintura

    En las industrias del mueble y la automotriz, las máquinas de pulverización de pintura se utilizan para aplicar pintura uniformemente sobre las superficies. Las boquillas de pulverización deben moverse constantemente hacia adelante y hacia atrás. Los rieles de guía lineal proporcionan un movimiento consistente y en línea recta para que las boquillas puedan cubrir las superficies de manera uniforme. Esto ayuda a garantizar que las capas uniformes de pintura se adhieran a las superficies.

  • Máquinas de corte por láser

    Las máquinas de corte por láser realizan cortes precisos utilizando haces de láser de alta energía. El haz láser necesita moverse con precisión en múltiples direcciones para cortar materiales como metal, madera y plástico. Al permitir que el tubo láser o el cabezal láser se muevan fácilmente y sin problemas, las guías de los rieles lineales ayudan a garantizar que los cortes se realicen con precisión y rapidez.

  • Equipo médico

    El equipo médico, como los dispositivos de exploración por tomografía y los dispositivos de resonancia magnética, debe tener partes que se muevan con mucha precisión para realizar un trabajo de diagnóstico preciso. Los rieles de guía lineal permiten que los carros que transportan pacientes se deslicen suavemente hacia adentro y hacia afuera mientras los pacientes se recuestan en ellos. Junto con esto, los rieles de guía lineal juegan un papel esencial en el soporte del movimiento preciso requerido por los sistemas quirúrgicos robóticos.

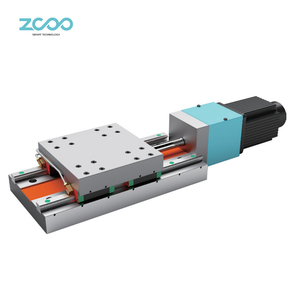

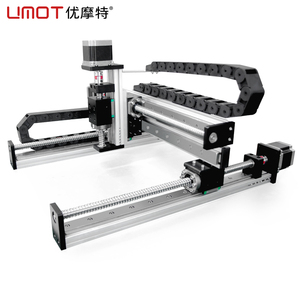

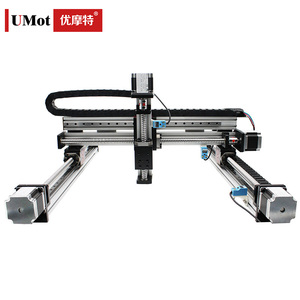

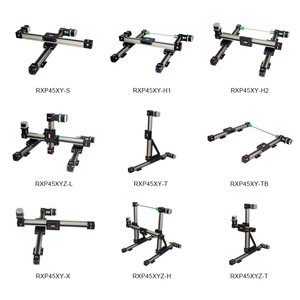

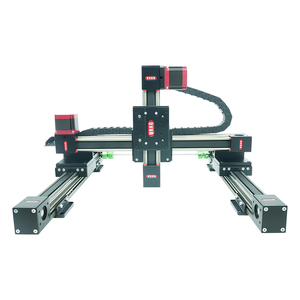

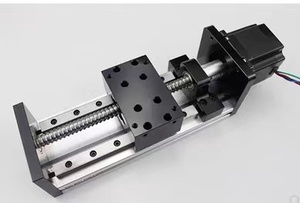

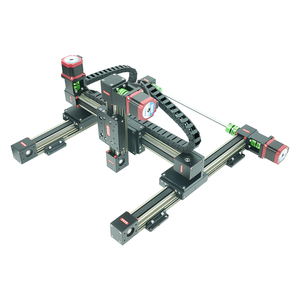

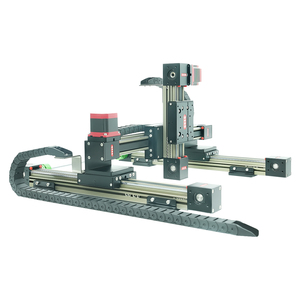

  • Automatización y manipulación de materiales

    Las guías lineales permiten movimientos suaves y precisos al soportar los brazos robóticos. Los brazos robóticos se utilizan para recoger, colocar y ensamblar artículos. Los rieles de guía lineal también permiten un movimiento suave y cintas transportadoras. Los brazos robóticos pueden ser asistidos por rieles de guía lineal, que les permiten deslizarse suavemente y con precisión en sus movimientos. De manera similar, las guías lineales hacen posible el movimiento recto para las cintas transportadoras. Las prensas hidráulicas también utilizan guías lineales para permitir que la placa de prensa se mueva suavemente hacia adelante y hacia atrás.

Cómo elegir rieles de guía lineal CNC

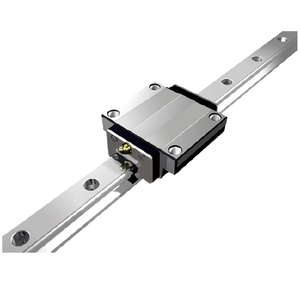

Hay algunos factores críticos que se deben tener en cuenta al elegir rieles de guía lineal CNC para máquinas. Primero, es necesario pensar en la elección entre guías de bloque y guías de deslizamiento. Las guías de bloque deslizante son opciones de bajo costo adecuadas para máquinas con cargas más ligeras, velocidades más lentas o requisitos de precisión reducidos. Por el contrario, un sistema de riel y bloque sería mejor para el mecanizado de servicio pesado para garantizar una mayor estabilidad y soporte.

Luego está la capacidad de carga de los rieles de guía CNC. Considere el peso que deben transportar las guías lineales en la máquina. Asegúrese de que la capacidad de carga sea suficiente para transportar los pesos previstos y el exceso para evitar fallas prematuras. Lo mismo se aplica a la capacidad de carga del momento, que se refiere a la capacidad de manejar fuerzas de torsión o par.

Elija el material para los rieles de guía lineal en función del material del objeto que se está mecanizando o el que se moverá a lo largo de los rieles. El aluminio es una excelente opción para aplicaciones más ligeras, mientras que el acero es preferible para tareas de servicio pesado o de precisión. El acero tiene una mayor capacidad de carga que el aluminio, y su longevidad es mejor. Finalmente, determine la longitud del riel de guía en función de la distancia de recorrido requerida. Instalar un riel de guía que sea demasiado corto puede restringir el movimiento, mientras que un riel demasiado largo puede agregar peso y costos innecesarios a la máquina.

Rieles de guía lineal CNC preguntas y respuestas

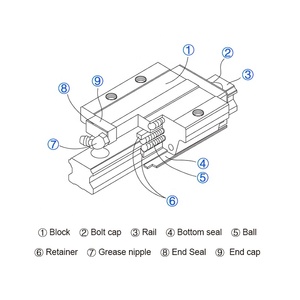

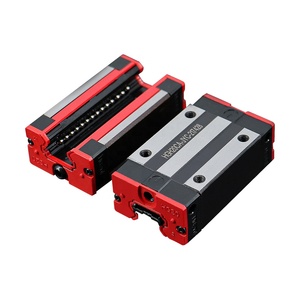

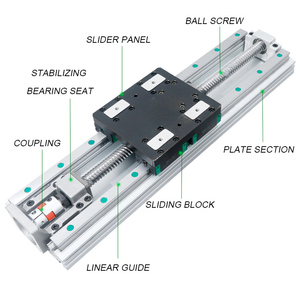

P: ¿Cómo funciona una guía lineal?

R: Los rieles de guía lineal funcionan con la idea de movimiento deslizante que soporta el objeto en una dirección lineal. En una guía lineal, el movimiento se produce mediante numerosos elementos rodantes como bolas o rodillos entre dos superficies impulsadas. Una superficie se conoce como la guía en sí, mientras que el otro componente móvil se llama deslizador o carro.

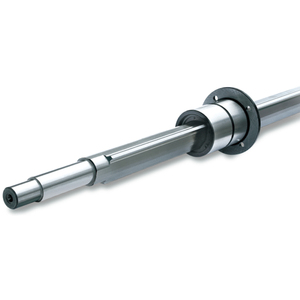

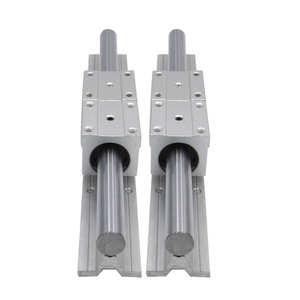

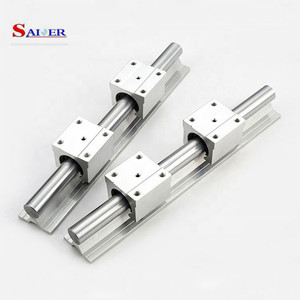

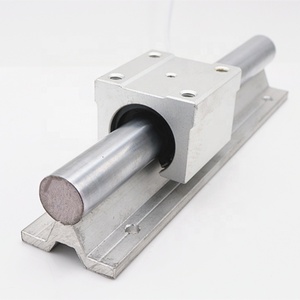

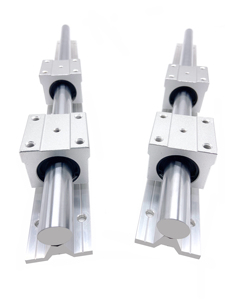

P: ¿En qué se diferencian los rieles de guía lineal de los ejes lineales?

R: Los rieles de guía lineal son más precisos que los ejes lineales. Las guías lineales ofrecen altas capacidades de carga en tamaños más pequeños, por lo que son preferibles cuando se necesitan alta carga y alta precisión. Por otro lado, los ejes lineales dependen de rodamientos lisos para proporcionar movimiento lineal, lo que los hace más adecuados para aplicaciones de baja carga.

P: ¿Cómo seleccionar rieles de guía lineal?

R: Siga los requisitos de la aplicación y considere el tipo adecuado de rieles lineales. Concéntrese en la capacidad de carga, la longitud del riel, el grado de precisión, el sistema de lubricación, el material y la compatibilidad con otros componentes.

P: ¿Se pueden acortar los rieles CNC lineales?

R: Los rieles CNC lineales se pueden acortar físicamente, pero no es aconsejable hacerlo. Acortar puede afectar negativamente el rendimiento de los rieles lineales. Si una persona necesita un riel lineal más corto, es mejor buscar un riel de la longitud requerida.
