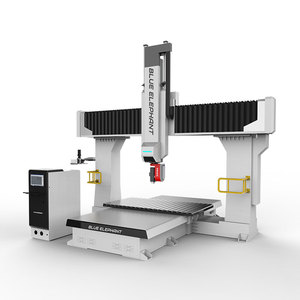

Máquina CNC con 5 ejes

Tipos de máquinas CNC de 5 ejes

Una máquina CNC de 5 ejes tiene dos ejes de rotación adicionales además de los tres lineales que suelen tener las máquinas. La nomenclatura de 5 ejes significa cosas diferentes para las diferentes máquinas. Estos son algunos tipos comunes de máquinas CNC de 5 ejes:

• Máquina CNC de inclinación y rotación de 5 ejes: En esta configuración, una pieza estacionaria se encuentra en una orientación recta hacia arriba y hacia abajo entre las dos partes rotatorias. Las piezas de trabajo como esta suelen estar sujetas entre dos placas que están alineadas con precisión en una parte rotatoria. Esta configuración es menos común que las demás porque no tiene un movimiento suave y continuo. Es más adecuada para piezas de trabajo más simples que no requieren contorneado geométrico complejo.

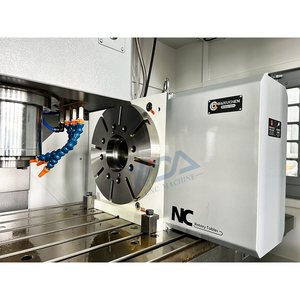

• Máquinas CNC de 5 ejes con movimiento rotatorio continuo: Dos partes rotatorias con movimiento continuo son más comunes que la anterior. La primera se conoce como movimiento del eje A, mientras que la segunda es el eje B. La bancada de la máquina tiene una parte que puede girar alrededor de su eje vertical para posicionar la pieza de trabajo. En algunos casos, una fijación separada sujeta un objeto como un cilindro en blanco para permitir un mejor ajuste fino y control de cómo se mueve el objeto para permitir un mecanizado más preciso. Una configuración del eje A/B configura algunas máquinas. La máquina puede tener una mesa indexada integrada en lugar de tener partes separadas que se indexan y giran continuamente.
• Máquinas CNC de 5 ejes con movimiento rotatorio integrado: En este caso, el eje C (movimiento rotatorio integrado en el movimiento lineal del eje Z) permite tener un acceso adicional. El mecanismo de accionamiento suele tener un servomotor y un engranaje sinfín. Algunas máquinas pueden sustituir este sistema de engranajes por un sistema de correa y polea. Este acoplamiento de engranajes permite a las piezas estáticas tener un control preciso sobre cómo se mueven. Por ejemplo, una fresa CNC puede girar con precisión para permitir el tallado de anillos de árboles exactamente imitados o mejores que los que ocurren naturalmente.

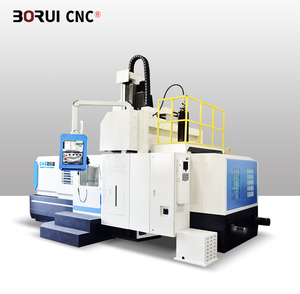

• Centros de mecanizado de 5 ejes: Estos se encuentran en la primera categoría. Normalmente incluyen todos los ejes con refrigerante a través del husillo, herramientas totalmente programables y husillos de alta velocidad. Algunos pueden incluir una opción de grabado láser.

Especificaciones y mantenimiento de la máquina CNC de 5 ejes

Las especificaciones de una máquina CNC de 5 ejes varían según el tipo y el modelo. A continuación se presentan algunas especificaciones generales que es probable que encuentre al buscar una máquina CNC de 5 ejes.

• Tamaño y peso: Las máquinas CNC de 5 ejes tienen diferentes tamaños y pesos. Generalmente, el tamaño se indica en términos de longitud, ancho y alto. Mientras tanto, el peso puede llegar a ser de miles de kilogramos.
• Eje: La máquina tiene cinco movimientos principales de eje, con tres movimientos básicos de eje más dos rotaciones adicionales. Esta configuración permite que la máquina trabaje en diferentes partes desde todas las dimensiones y ángulos.

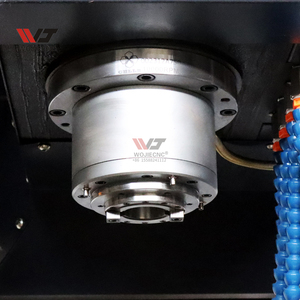

• Velocidad: Las máquinas CNC de 5 ejes tienen diferentes velocidades de husillo, velocidades de avance y velocidades de posicionamiento, todo depende del tipo de máquina. La velocidad del husillo puede llegar a decenas de miles de revoluciones por minuto (rpm). Por otro lado, las velocidades de avance y posicionamiento pueden variar de metros por minuto a cientos de metros por minuto.

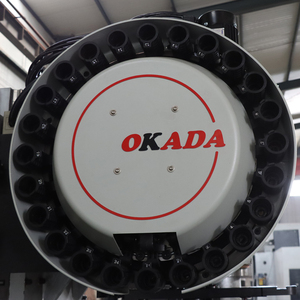

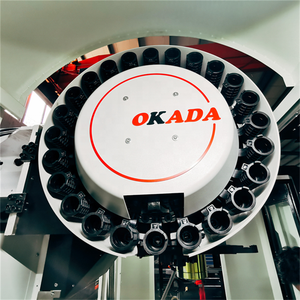

• Sistema de herramientas: Las máquinas CNC de 5 ejes tienen diferentes tipos de sistemas de herramientas, como portaherramientas, sensores y cambiadores. Estos sistemas se utilizan para realizar cambios automáticos de herramientas y asegurar la precisión y la calidad de las piezas procesadas.

Mantenimiento

Para que una máquina CNC de 5 ejes siga funcionando y en buen estado, es necesario realizar un mantenimiento periódico. Con un mantenimiento periódico, la máquina logra un funcionamiento fiable, un rendimiento estable y una mayor duración. Estas son las prácticas de mantenimiento esenciales para las máquinas CNC de 5 ejes.

• Mantenimiento diario: Los operadores deben limpiar la máquina todos los días. Deben prestar atención a la superficie de trabajo, las piezas de sujeción, el paso de aire, el interior del colector de polvo y los rieles de guía, entre otras partes. Deben eliminar cualquier material de desecho, polvo o residuos que se haya acumulado durante el trabajo del día. Además, los operadores deben inspeccionar cuidadosamente las piezas de la máquina. Deben buscar señales de desgaste, daños, holgura o anomalías en las herramientas, equipos y componentes. Si se detecta alguna irregularidad en las piezas de la máquina, se debe solucionar inmediatamente. Normalmente, esta práctica contribuye en gran medida a garantizar que la máquina CNC de 5 ejes funcione de forma óptima y a reducir la frecuencia de los tiempos de inactividad o las necesidades de reparación.

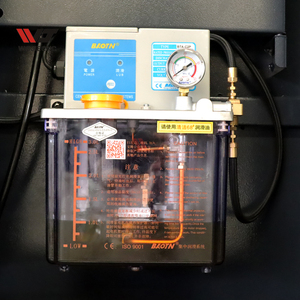

• Mantenimiento semanal: Además del mantenimiento diario, los operadores también deben realizar algunas tareas de mantenimiento semanal. Algunas de las tareas incluyen la lubricación y la inspección de componentes. La máquina debe lubricarse regularmente para garantizar que funcione correctamente. Durante el mantenimiento semanal, los operadores deben comprobar los niveles de lubricante y rellenar si es bajo. También debe comprobarse la calidad del lubricante para asegurarse de que cumple las especificaciones del fabricante. Los operadores también deben inspeccionar las piezas de desgaste rápido de la máquina CNC de 5 ejes, como las herramientas, correas, rodamientos, sellos, etc. Si alguna pieza presenta signos de desgaste o daños, se debe sustituir inmediatamente.
• Mantenimiento mensual: El mantenimiento mensual consiste principalmente en la limpieza y las comprobaciones. En otras palabras, los operadores deben limpiar la máquina CNC a fondo al menos una vez al mes. Deben asegurarse de que todas las partes de la máquina, tanto externas como internas, estén libres de polvo y residuos. Además, durante el mantenimiento mensual, los operadores deben comprobar la precisión de la máquina. Si alguna parte de la máquina está fuera de calibración, se debe recalibrar para mantener la precisión del procesamiento.

Escenarios de uso de la máquina CNC de 5 ejes

La máquina CNC de 5 ejes tiene muchas aplicaciones. Estas son algunas de ellas.

• Maquinaria y Automatización

  La máquina CNC de 5 ejes es útil en la industria de la automatización y la maquinaria. Esta máquina fabrica las piezas estándar que se utilizan para estos sistemas. Además, taladra los complejos bastidores que se utilizan en los engranajes de automatización. La máquina CNC de 5 ejes lo hace con un alto nivel de precisión. Esto significa que puede hacer piezas que encajan perfectamente y funcionan de forma fiable una y otra vez.

• Creación de prototipos y moldes

  Un uso estándar para una máquina CNC de 5 ejes es la fabricación de prototipos y moldes. Esta máquina puede fabricar rápida y precisamente los prototipos necesarios para probar nuevas ideas. También fabrica los moldes de fundición que se utilizan para dar forma a los dispositivos. La máquina CNC realiza estas tareas a una velocidad superior a la de los métodos manuales. Además, proporciona un nivel de calidad constante para cada pieza fabricada.

• Industria aeroespacial

  La industria aeroespacial suele utilizar máquinas CNC de 5 ejes. Este dispositivo ayuda a fabricar piezas clave para las aeronaves. Con sus cinco direcciones, la máquina CNC puede crear formas complejas que se adaptan a las necesidades de ligereza y resistencia de los engranajes aeroespaciales. El uso de una máquina de 5 ejes aumenta la productividad. También aumenta el nivel de precisión necesario para los componentes de las aeronaves.

• Industria automotriz

  La industria automotriz emplea mucho las máquinas CNC de 5 ejes. Estas máquinas dan forma a piezas cruciales para los vehículos, como carrocerías de automóviles, piezas de motor y ruedas. La capacidad de 5 ejes permite a las máquinas crear diseños complejos con un alto grado de precisión. Esto es necesario para los componentes de los vehículos. El uso de máquinas CNC de 5 ejes aumenta la velocidad de producción. También mejora el nivel de precisión necesario para las piezas de automóviles.

• Campo médico

  En el campo médico, una máquina CNC de 5 ejes es útil. Este dispositivo fabrica piezas complejas que necesitan una alta precisión, como prótesis, implantes y máquinas médicas. La versatilidad y precisión de la CNC de 5 ejes permiten una producción rápida de piezas médicas. Además, cumple las estrictas normas establecidas por la industria sanitaria.

• Fabricación de muebles

  Una máquina CNC de 5 ejes es útil para la fabricación de muebles. Esta máquina talla las formas complejas que se utilizan en las piezas de los muebles. Esto incluye mesas, armarios y puertas. La precisión de una máquina CNC de 5 ejes logra cortes precisos y acabados lisos. Esto proporciona un alto nivel de personalización para cada pieza de mobiliario fabricada.

Cómo elegir una máquina CNC de 5 ejes

Hay muchas opciones de máquinas CNC de 5 ejes cuando se trata de comprarlas como comprador final. Cualquiera que sea la aplicación y el material sobre el que se vaya a trabajar, existe una máquina de cinco ejes adecuada para que coincida. Estos son algunos de los factores clave que hay que tener en cuenta.

• Aceleración/desaceleración y velocidad máxima deseadas

  Tenga en cuenta la aceleración/desaceleración y la velocidad máxima del husillo. Cuando se configura con herramientas, impactan en el tiempo de ejecución total. Los tiempos de ciclo más cortos generan......

• Repetibilidad y resolución de los movimientos

  Concéntrese en el movimiento del sistema de 5 ejes de la máquina. Busque los motores paso a paso o servomotores que accionan cada eje y los componentes de transmisión. Considere su control preciso sobre la ubicación del portaherramientas. Examine la durabilidad del sistema en entornos amenazantes. Por ejemplo, ¿están protegidos los codificadores para trabajar en minas de carbón? Este factor crítico afecta a la precisión de corte de la máquina.

• Tolerancias ajustadas en mordazas y electrodos

  Compruebe que la máquina tenga mordazas y electrodos de tolerancia ajustada. Estas piezas, con superficies de sujeción precisas, sujetan con seguridad las piezas de trabajo. Proporciona un posicionamiento constante durante el mecanizado automatizado de 5 ejes. Busque mordazas y electrodos fácilmente intercambiables para mejorar la flexibilidad. Esta característica permite acomodar una amplia gama de tamaños y formas de piezas de trabajo. Considere la eficiencia del flujo de trabajo que proporcionan los cambios rápidos de mordazas y electrodos. Minimiza los tiempos de inactividad entre las tareas de mecanizado.

• Soluciones de sujeción y fijación

  La sujeción es una solución crucial de apoyo al trabajo. Fija los componentes durante las operaciones de mecanizado. La elección de las soluciones de sujeción limita las posibilidades de mecanizado. Una amplia variedad de fijaciones permite una mayor versatilidad en la manipulación de diferentes piezas. Investigue la compatibilidad entre las fijaciones disponibles y las máquinas CNC de 5 ejes específicas. Los fuertes vínculos entre la sujeción y las máquinas maximizan la eficiencia y la productividad. Explote al máximo las capacidades de la máquina.

Máquina de eje Cnc con 5 ejes P y R

P1: ¿Qué industrias utilizan una máquina CNC de 5 ejes?

R1: Las máquinas CNC de 5 ejes se utilizan principalmente en industrias como la aeroespacial, la automotriz, la médica y los productos de consumo de alta gama. Son ideales para fabricar piezas complejas con tolerancias ajustadas.

P2: ¿Qué software controla una máquina CNC de 5 ejes?

R2: Las máquinas de 5 ejes avanzadas suelen estar controladas por software CNC conversacional. El software tiene una interfaz fácil de usar para programar trabajos complejos con múltiples ejes CNC. Los paquetes CAD/CAM estándar también se pueden utilizar para crear archivos que la máquina leerá. El software puede incluir Delcam, Master CAM y Type3.

P3: ¿Cuál es el tamaño máximo de material que puede manejar una máquina CNC de 5 ejes?

R3: Esto depende del tamaño y la forma específicos de la máquina CNC de 5 ejes en cuestión. Sin embargo, es posible encontrar máquinas que pueden manejar piezas de hasta 3 metros de largo.

P4: ¿Puede una máquina CNC de 5 ejes crear árboles y túneles submarinos?

R4: No, las máquinas CNC de 5 ejes no pueden modelar ni crear árboles y túneles bajo el agua. Normalmente se emplean para fabricar piezas en materiales sólidos como aluminio, madera, plástico y fibra de carbono. Otros tipos de máquinas se utilizan para hacer modelos de cosas como árboles en túneles.

P5: ¿Cuánta potencia tiene una máquina CNC de 5 ejes?

R5: La potencia de una máquina CNC de 5 ejes varía según el modelo y las especificaciones de diseño. En general, estas máquinas tienen ejes rotatorios con una potencia del motor que oscila entre 5 y 40 HP.
