Tipos de rieles lineales C7 C5
Un riel lineal es un mecanismo guiado que permite que un objeto se mueva a lo largo de una línea recta. Por lo general, se utilizan para ayudar a las piezas móviles de las máquinas a deslizarse suavemente. Los sistemas de rieles lineales son esenciales en máquinas como las impresoras 3D y las máquinas CNC.
-
Guía lineal:
Una guía lineal proporciona una trayectoria recta para que algo se mueva. La guía tiene un riel, que es un objeto recto que se utiliza para ayudar a que algo se mueva. Dependiendo del diseño y el tamaño, una guía lineal puede transportar objetos con diferentes pesos y tamaños.
-

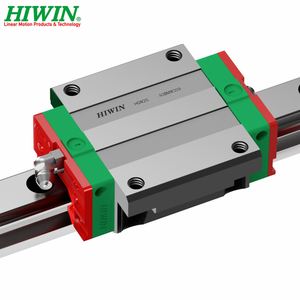

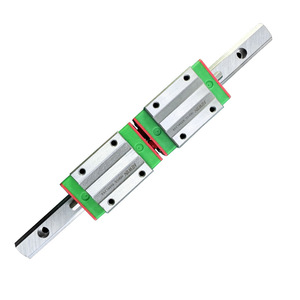

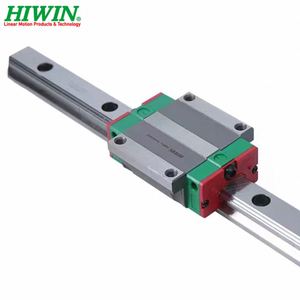

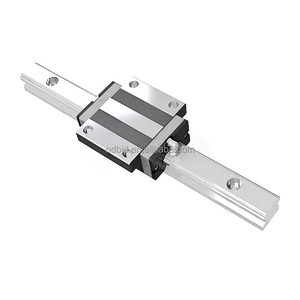

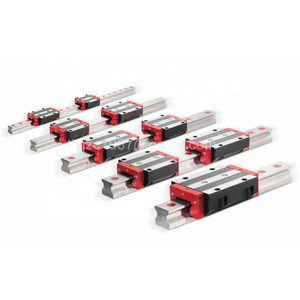

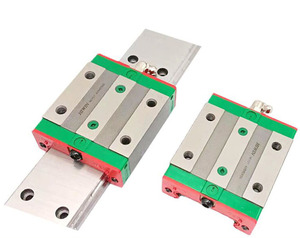

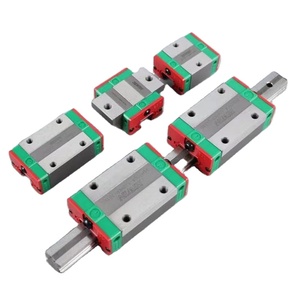

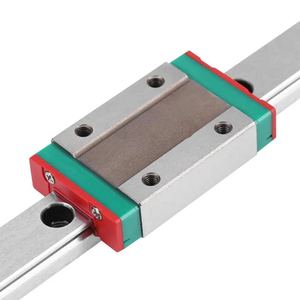

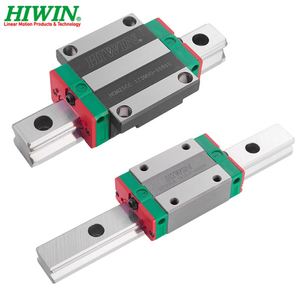

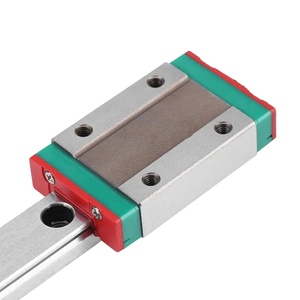

Guía lineal con bloque:

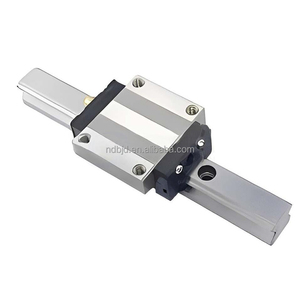

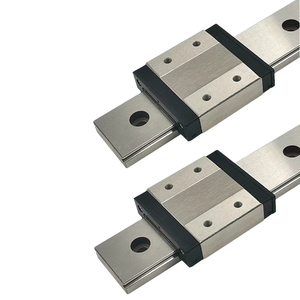

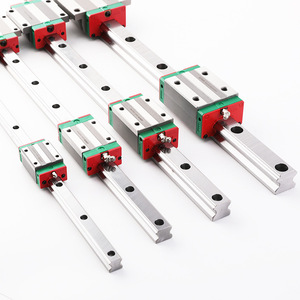

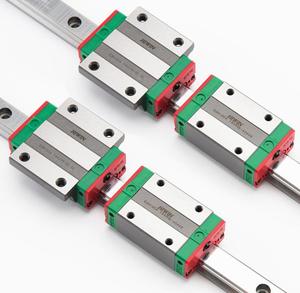

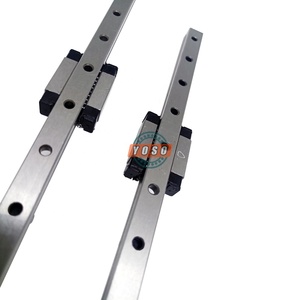

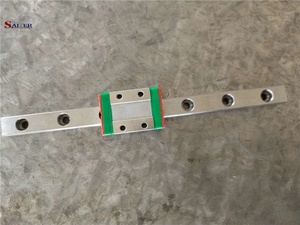

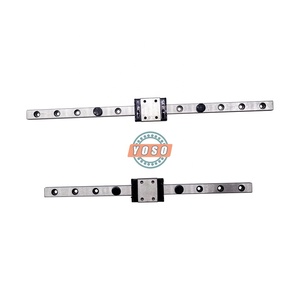

El sistema de riel lineal y bloque incluye un riel, que es la guía lineal, y una parte móvil conocida como bloque. El bloque se mueve a lo largo de la guía lineal y lleva una carga. La combinación de un bloque y una guía lineal crea un sistema deslizante con mucha estabilidad y precisión. Funciona bien en máquinas que necesitan movimientos exactos, como máquinas CNC e impresoras 3D.
-
Riel cuadrado:
Un riel cuadrado difiere de los rieles de eje redondo normales. Un riel cuadrado tiene una forma única que lo hace más estable y ayuda a mover piezas más pesadas. El movimiento típico de un riel cuadrado es lineal en una dirección. Debido a sus formas distintas, los rieles cuadrados generalmente tienen una mayor capacidad de carga que los rieles cilíndricos del mismo tamaño o dimensión. Esto significa que pueden usarse en máquinas más grandes con piezas más pesadas que necesitan más peso para moverse.
-
Riel redondo:
El riel redondo utiliza un mecanismo de eje que crea un movimiento lineal en cualquier objeto en una dirección. La forma circular es básicamente una varilla o riel con forma de tubo. A pesar de la creencia generalizada de que los rieles redondos son inferiores a los rieles cuadrados, todavía se utilizan ampliamente en diversas aplicaciones para proporcionar movimientos lineales simples.
Especificación y mantenimiento
Mediante la siguiente tabla, se pueden encontrar los detalles específicos para los sistemas de rieles lineales C7 y C5:
-
Tamaño del riel lineal
Los rieles lineales C7 y C5 varían de 15 a 45 mm de ancho, alto y largo (hasta 3000 mm).
-
Capacidad de carga
La capacidad de carga estática de los rieles lineales C7/C5 está entre 5·10³ y 16·10 ³ N, y la capacidad de carga dinámica está entre 3·10³ y 10·10 ³ N.
-
Longitud disponible
Los rieles lineales C7 y C5 están disponibles en longitudes cortas (hasta 300 mm), medianas (hasta 1500 mm) y largas (1500 mm a 3000 mm). Las longitudes más largas proporcionan una mayor capacidad de carga pero una velocidad máxima más baja.
-
Método de instalación
Rieles lineales con agujeros para tornillos, agujeros roscados e instalación de ranuras.
-
Movimiento guiado
El movimiento guiado de los rieles lineales C7 y C5 es de dos tipos: rodamiento y deslizamiento. La guía de rodamiento proporciona una velocidad máxima más alta de 4 m/s, mientras que la guía de deslizamiento ofrece una mayor capacidad de carga máxima.
Mantenimiento
Las empresas que utilizan guías de sistemas de rieles lineales para la fabricación, producción o aplicaciones robóticas entienden que la clave para operaciones de bajo costo es el mantenimiento preventivo para evitar tiempos de inactividad inesperados de la máquina.
Los siguientes consejos de mantenimiento se proporcionan para ayudar a las empresas a mantener su sistema de guía de rieles lineales funcionando con baja fricción y alta precisión:
- Mantenga siempre el riel lineal limpio y libre de residuos. Use un cepillo suave o sople aire para eliminar cualquier polvo o residuos de la superficie del riel lineal.
- Utilice un tornillo sin fin o un tornillo de bolas para mover el carro a lo largo del riel lineal en lugar de empujarlo manualmente. Este método evitará una fuerza excesiva, que puede causar daños al sistema de guía de rieles lineales.
- Para los rieles lineales que requieren lubricación, aplique una fina capa de lubricante con regularidad para reducir la fricción y garantizar un movimiento suave. Limpie cualquier lubricante sobrante para evitar la acumulación de polvo y residuos.
- Almacene la guía de rieles lineales en un lugar seco para evitar daños por agua. Cuando no esté en uso, cúbralo para evitar que el polvo y otros residuos se depositen en la superficie.
- Pruebe el sistema de guía de rieles lineales con regularidad para identificar cualquier posible problema y resolverlo antes de que empeore. El análisis de vibraciones se puede utilizar para identificar posibles problemas con las ruedas del tren lineal y el sistema de montaje antes de que empeoren y reduzcan la vida útil del sistema de guía de rieles lineales.
- Inspeccione las guías de rieles lineales con regularidad en busca de signos de desgaste o daños, como ruidos anormales o movimientos bruscos. Abordar los problemas inmediatamente para evitar que empeoren.
- Reemplace la rueda de guía de rieles lineales cuando esté dañada o desgastada para mantener un rendimiento óptimo.
- Considere la instalación de un sistema de filtración para eliminar los contaminantes del lubricante antes de que se circule en el sistema de guía de rieles lineales. El lubricante contaminado es una de las principales causas de fallas prematuras en los rieles lineales.

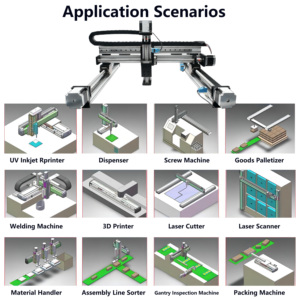

Escenarios de rieles lineales C7 C5
Los rieles lineales tienen muchas posibilidades de aplicación diferentes en la industria automotriz. Se utilizan ampliamente en sistemas robóticos. Los robots realizan diferentes funciones como ensamblaje, soldadura, pintura e inspección de calidad. Los rieles lineales ofrecen a los robots una gran movilidad. Permiten que los robots se muevan rápidamente a cualquier ubicación con gran precisión.
Los sistemas direccionales automatizados también utilizan rieles guía lineales. Ayudan a los vehículos a moverse suavemente durante la fabricación. Además de esto, las guías lineales apoyan la fácil apertura y cierre de diferentes partes de un vehículo. Se aplican en ventanas, techos corredizos y puertas de diferentes vehículos. Las guías lineales soportan mecanismos deslizantes en estas estructuras.
Los rieles lineales también se utilizan en la industria de fabricación de equipos médicos. Ayudan con el movimiento confiable y fácil de los equipos médicos. Los rieles lineales también se utilizan en dispositivos de imagenología como máquinas de ultrasonido, tomografías computarizadas y máquinas de rayos X. Apoyan los sistemas de componentes de imagenología. Con imágenes precisas, los médicos pueden hacer diagnósticos precisos.
Los rieles lineales también se utilizan en mesas de operaciones y sillas de examen. Las guías soportan sistemas de ajuste en los dispositivos. Los rieles lineales también ayudan al transporte suave y fácil de los medicamentos en la industria farmacéutica. Las cintas transportadoras que están impulsadas por guías lineales, los fabricantes las utilizan para que se muevan suavemente en línea.
Cómo elegir el riel lineal C7 C5
-
Requisitos de la aplicación:
Las empresas deben considerar las necesidades de su aplicación al elegir rieles lineales. Pueden determinar el tamaño del riel lineal, la capacidad de carga, la longitud, la orientación, la precisión y la repetibilidad. Por ejemplo, un riel lineal servo utilizado en un entorno industrial puede diferir de uno utilizado en una aplicación médica, ya que este último también puede requerir rieles estériles.
-
Riel lineal C7 o C5:
El riel lineal C5 proporciona mayor precisión que el riel C7. Sin embargo, el riel lineal C7 puede ser suficiente para que una empresa cumpla con los requisitos de su aplicación. Factores como el entorno operativo, el costo y la capacidad de carga deben considerarse al elegir entre los dos rieles lineales.
-
Entorno operativo:
El entorno operativo de un riel lineal puede influir en el tipo de riel elegido. Un riel lineal C7, C5 o cualquier otro tipo está hecho para soportar altas temperaturas, entornos corrosivos y otras condiciones potencialmente extremas. Sin embargo, es esencial seleccionar el riel lineal diseñado para un entorno operativo específico para diseñar un rendimiento adecuado.
-
Durabilidad:
La durabilidad es una consideración importante al elegir rieles lineales. El material, el revestimiento y cualquier otra cualidad que mejore la vida útil del riel afectan la duración del mismo. Para establecer si el riel lineal tiene la durabilidad requerida, las empresas pueden comparar los materiales del riel con las alternativas.
-
Costo:
El costo del riel lineal generalmente será un factor determinante en su elección. El riel lineal puede tener el rendimiento y la durabilidad requeridos. Sin embargo, si el costo es demasiado alto, es posible que no se seleccione el riel. El costo del riel lineal se puede reducir aumentando la cantidad pedida.
-
Revestimiento:
El tipo de revestimiento en el riel lineal puede influir en la vida útil del riel. Los revestimientos comunes incluyen galvanizado, zinc y cromo. Cada tipo de revestimiento tiene sus beneficios y idoneidad para entornos específicos. Las empresas deben elegir el riel lineal con el revestimiento más adecuado para su entorno.
P&R
P1: ¿Para qué se utiliza una guía de rieles lineales?
A1: Una guía de rieles lineales soporta componentes móviles que necesitan viajar en línea recta. Proporcionan baja fricción y alta capacidad de carga.
P2: ¿Cómo funcionan los rieles lineales?
A2: Los rieles lineales proporcionan un sistema de vía y carro. El riel sirve como vía, y los carros (o bloques) contienen rodamientos que ruedan a lo largo de la vía. La pieza cargada está montada en el bloque móvil, que se desliza suavemente a lo largo de la guía a medida que los rodamientos se deslizan a lo largo del riel lineal.
P3: ¿Cuáles son los tipos de rieles lineales?
A3: Los tipos comunes de rieles lineales incluyen rieles de eje lineal, rieles de guía lineal y rieles lineales de guía de rodadura.
P4: ¿Cuáles son las ventajas de los rieles lineales?
A4: Algunos beneficios clave de los rieles lineales incluyen control de movimiento mejorado, fácil montaje, alta capacidad de carga, mayor estabilidad y flexibilidad de diseño.
