Conmutador ethernet tcp ip

Tipos de conmutadores Ethernet TCP/IP

Un conmutador Ethernet TCP/IP se presenta en diferentes modelos dependiendo de las necesidades de la red, como el número de puertos, los requisitos de alimentación, el tipo de implementación y si es administrado o no administrado. Las empresas pueden utilizar la siguiente lista completa para ayudarles a elegir los conmutadores que cumplan con sus requisitos.

• Por el número de puertos

  Los conmutadores Ethernet pueden variar significativamente en el número de puertos de conmutador Ethernet TCP/IP. Mientras que algunos tienen solo unos pocos puertos, otros pueden tener cientos de ellos.

  Las pequeñas oficinas suelen optar por conmutadores que tienen entre 5 y 48 puertos. Sin embargo, las grandes organizaciones y los proveedores de servicios prefieren conmutadores de alta capacidad que tienen cientos de puertos.

• Por los requisitos de alimentación

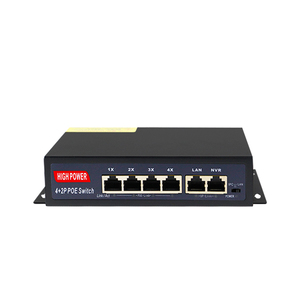

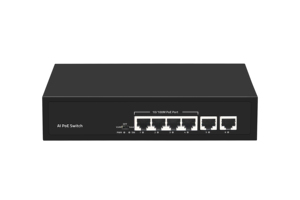

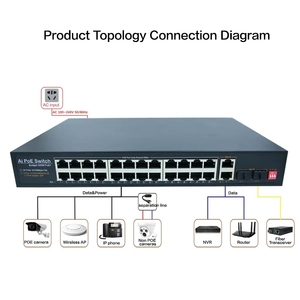

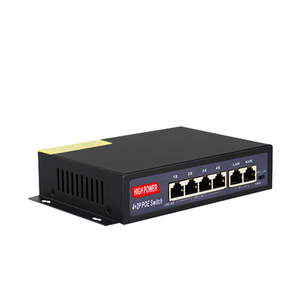

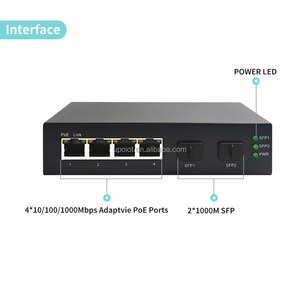

  Varían mucho en los requisitos de alimentación. Los conmutadores Ethernet PoE proporcionan alimentación a través del cable de red a los dispositivos conectados, como cámaras IP y teléfonos VoIP.

  Hay varios tipos diferentes de PoE que los conmutadores Ethernet pueden soportar:

  PoE (hasta 15,4 W)

  PoE+ (hasta 30 W)

  PoE++ o PoE+ (hasta 60 W)

  IEEE 802.3bt (hasta 100 W)

  Las tres primeras versiones son PoE de la primera línea a la última. Sin embargo, la cuarta versión proporciona un estándar completamente diferente.

• Entorno de implementación

  Estos tipos de conmutadores Ethernet se implementan en diferentes entornos. Los conmutadores para exteriores están diseñados específicamente para soportar condiciones extremas como lluvia, nieve, altas temperaturas y bajas temperaturas.

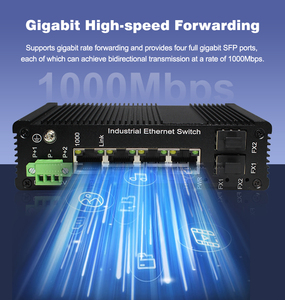

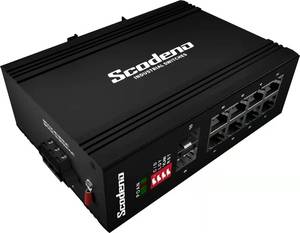

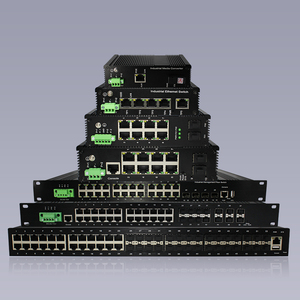

  Los conmutadores Ethernet industriales también se implementan en plantas de fabricación, fábricas y otros entornos industriales. Vienen con carcasas resistentes a las vibraciones y pueden soportar amplios rangos de temperatura.

• Por nivel de gestión

  Los conmutadores no administrados proporcionan conectividad básica y no necesitan ninguna configuración. Los conmutadores Ethernet administrados ofrecen más control y funciones que los no administrados. Los administradores pueden monitorear, configurar y optimizar el tráfico de red con conmutadores administrados.

• Por estilo de montaje

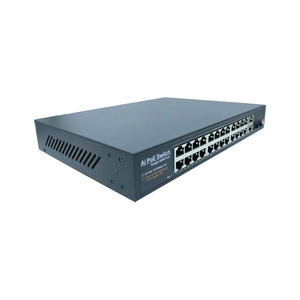

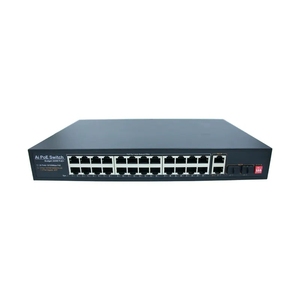

  Los conmutadores Ethernet se montan en bastidores para conservar espacio en la sala de servidores. Se empaquetan en factores de forma de 1U o 2U. Los conmutadores montados en bastidor vienen con orejas de bastidor o rieles deslizantes para facilitar el montaje en bastidores de servidores estándar o bastidores de centros de datos.

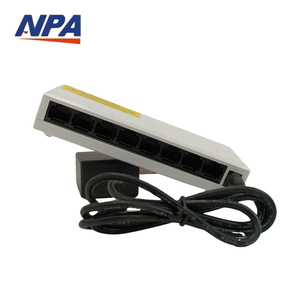

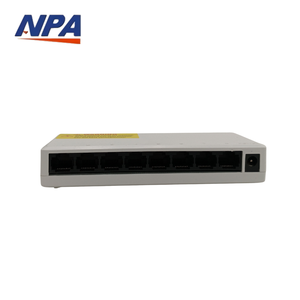

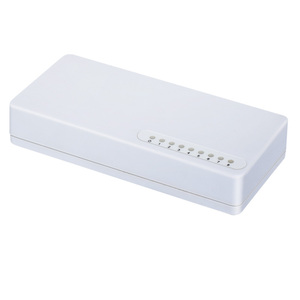

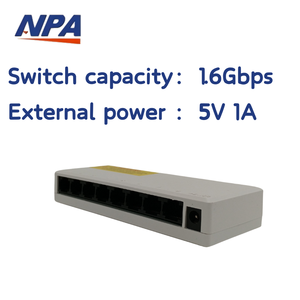

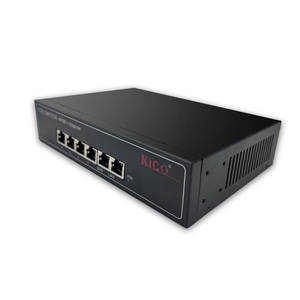

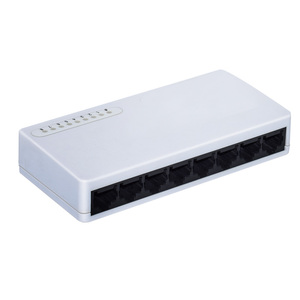

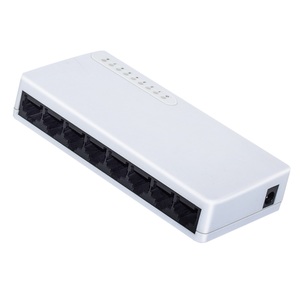

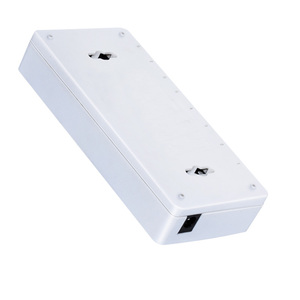

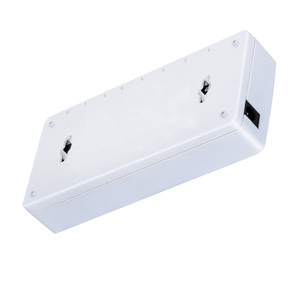

  Los conmutadores de escritorio son pequeños conmutadores Ethernet diseñados para uso en mesa. Las computadoras de escritorio y las impresoras suelen estar conectadas directamente a ellos. Son convenientes y simples, pero no son eficientes en cuanto al espacio para redes grandes.

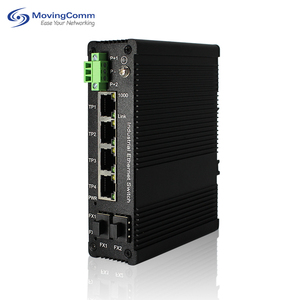

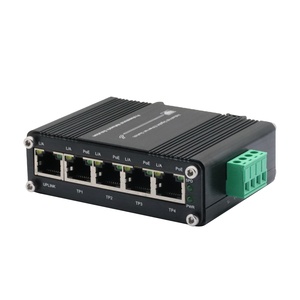

  Los conmutadores montados en carril DIN están diseñados para montarse en un carril DIN estándar. Se utilizan con frecuencia en entornos industriales y se pueden instalar fácilmente en armarios de control.

Funciones y características

El conmutador Ethernet TCP/IP puede manejar múltiples transferencias de datos. Sin embargo, la función crítica de los conmutadores Ethernet es conectar dispositivos en una red de área local (LAN). Cuando los datos se envían a través de una LAN, se envían como un paquete que contiene la dirección de destino, y cada conmutador utiliza esta dirección para reenviar el paquete a su destino.

Un conmutador Ethernet TCP/IP tiene varias características, que incluyen:

• Funciones de capa 2 y capa 3: Los conmutadores de capa 2 operan principalmente en la capa de enlace de datos del modelo OSI. Utilizan direcciones MAC para reenviar tramas dentro de la misma red, mientras que los conmutadores de capa 3 operan en la capa de red y pueden enrutar paquetes entre diferentes redes utilizando direcciones IP. Estos conmutadores combinan la funcionalidad de ambos tipos de dispositivos, proporcionando capacidades de conmutación y enrutamiento dentro de un solo dispositivo.

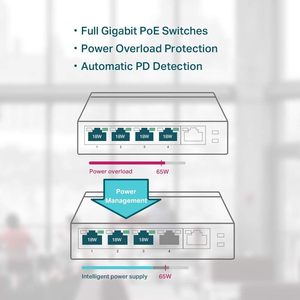

• Alimentación a través de Ethernet: Algunos conmutadores Ethernet TCP/IP tienen capacidades de alimentación a través de Ethernet (PoE). Pueden proporcionar energía eléctrica junto con datos a través del mismo cable Ethernet a dispositivos alimentados como cámaras IP, puntos de acceso inalámbricos y teléfonos VoIP.
• Escalabilidad: Estos conmutadores ofrecen una solución escalable para el crecimiento de la red. Una ventaja adicional es que admiten varias topologías de red, como una topología en estrella o en bus, lo que los hace versátiles para diferentes escenarios de implementación.
• Conmutadores administrados y no administrados: Los conmutadores Ethernet administrados permiten a los administradores del conmutador TP/IP Ethernet configurar, administrar y monitorear el conmutador, incluida la modificación de la configuración de TCP/IP. Los conmutadores no administrados proporcionan una solución simple de conectar y usar sin necesidad de configuración.
• Soporte VLAN: El soporte VLAN permite configurar redes de área local virtuales para la segmentación de la red y mejorar el rendimiento de la red. Las VLAN también mejoran la seguridad de la red al aislar datos sensibles.
• Calidad de servicio (QoS): Las funciones QoS permiten priorizar aplicaciones o servicios críticos, asegurando que los datos sensibles al tiempo, como las llamadas de voz sobre IP (VoIP) o las videoconferencias, reciban el ancho de banda necesario y la transmisión de baja latencia para un rendimiento óptimo.
• Espejo de puerto: El espejo de puerto se utiliza para la monitorización y solución de problemas de red duplicando el tráfico de uno o más puertos a un puerto de monitorización designado para su análisis mediante herramientas de inspección como los sistemas de detección de intrusiones (IDS).

Aplicaciones

Las amplias y extensas áreas de aplicación del conmutador Ethernet TCP/IP incluyen su uso en organizaciones y empresas donde la provisión de transmisión de datos determinista en tiempo real como parte de un sistema Ethernet industrial es esencial. Estas incluyen las siguientes aplicaciones:

• Plantas de fabricación: En las plantas de fabricación donde las máquinas son esenciales para llevar a cabo diferentes actividades de producción, el TCP/IP se puede utilizar en los conmutadores Ethernet para interconectar dispositivos como Controladores Lógicos Programables (PLC), PC industriales, sensores y robots para facilitar la monitorización y el control en tiempo real de diferentes operaciones industriales.
• Sistemas de transporte: Los conmutadores Ethernet TCP/IP son componentes críticos de los sistemas de transporte como ferrocarriles, autopistas y aeropuertos, donde interconectan dispositivos, incluidas cámaras, señales, sistemas de comunicación y centros de control, para recopilar datos y mejorar la seguridad y la eficiencia de los sistemas de transporte.
• Servicios públicos y sistemas energéticos: Las industrias que participan en la producción de energía y los servicios públicos, como centrales eléctricas, plantas de tratamiento de agua y refinerías de petróleo y gas, utilizan conmutadores Ethernet TCP/IP para conectar diferentes dispositivos y componentes que forman parte de la red para tareas de monitorización y control en diferentes IPC.
• Aplicaciones marinas: Los conmutadores Ethernet TCP/IP se pueden utilizar en entornos marítimos para interconectar dispositivos como cámaras, sistemas de comunicación, sensores y sistemas de control para diferentes aplicaciones, incluida la monitorización de embarcaciones, sistemas de control, para diferentes aplicaciones, incluida la monitorización de embarcaciones, seguridad y operaciones de misión crítica.

Además de los conmutadores Ethernet industriales TCP/IP, las aplicaciones pueden variar de básicas a avanzadas, dependiendo de las necesidades de una organización y el modelo de conmutador. Estas aplicaciones incluyen las siguientes:

• Redundancia de red: La redundancia es necesaria en un entorno de misión crítica para evitar tiempos de inactividad de la red; por lo tanto, se pueden implementar varias topologías de red, como las topologías de anillo, junto con protocolos de redundancia como Rapid Spanning Tree Protocol (RSTP).
• Seguridad de puerto: La seguridad de puerto es esencial para los entornos de misión crítica para mejorar la seguridad de la red; por lo tanto, se pueden implementar varios mecanismos de seguridad, como limitar el número de direcciones MAC.
• Asignación de VLAN (Red de área local virtual): La asignación de VLAN puede segmentar el tráfico de red y mejorar el rendimiento de la red en diferentes organizaciones y empresas.
• Monitorización y solución de problemas de red: Las organizaciones pueden monitorear la salud de sus redes utilizando la capa de protocolo de estado (SPL) para la gestión de red, la monitorización del rendimiento y la solución de problemas para garantizar que cualquier problema de red se resuelva lo antes posible.
• Configuración de la calidad de servicio (QoS): La configuración de QoS puede ayudar a priorizar aplicaciones sensibles al tiempo y de misión crítica, como el tráfico de voz y video, para mejorar el rendimiento de las aplicaciones críticas.

Cómo elegir conmutadores Ethernet TCP/IP

Elegir un conmutador Ethernet que funcione con TCP/IP para una aplicación específica puede ser una tarea desalentadora, dada la gran variedad de funciones y especificaciones técnicas. Sin embargo, se simplifica adoptando un enfoque sistemático.

• Determinar los requisitos de la red:

  El primer paso es evaluar el número de dispositivos que se conectarán al conmutador y la ubicación física o geográfica de estos dispositivos. Si se van a conectar muchos dispositivos y se planea expandir la red, considere un conmutador con muchos puertos, como un conmutador de 48 puertos. Los fabricantes ofrecen conmutadores con varias opciones de puerto, que van de 5 a 64 puertos.

  Es mucho más fácil interconectar dispositivos ubicados uno al lado del otro dentro del mismo edificio o en edificios cercanos. Por lo tanto, si los dispositivos están cerca uno del otro, considere elegir un conmutador con la misma interfaz ethernet TCP/IP, como un conmutador de fibra óptica. El conmutador Ethernet ofrece a los usuarios la flexibilidad de interconectar dispositivos dentro de la misma red utilizando diferentes medios.

• Evaluar las necesidades de ancho de banda:

  Cada aplicación tiene diferentes necesidades de ancho de banda. Por lo tanto, es vital evaluar si la red maneja velocidades de transferencia de datos estándar o requiere un ancho de banda más alto para actividades como la transmisión de video o las transferencias de archivos grandes. Considere los conmutadores gigabit para aplicaciones de alto ancho de banda.

• Conmutadores administrados frente a no administrados:

  Si se desea un control total sobre la red, entonces un conmutador administrado debe estar en la parte superior de la lista. Los conmutadores administrados ofrecen capacidades de configuración, monitorización y control de red para garantizar un rendimiento óptimo. Por otro lado, los conmutadores no administrados son rentables y permiten la conectividad Ethernet de conectar y usar en redes sin necesidad de administración o configuración.

• Considerar el soporte PoE:

  Ethernet alimentado (PoE) es una función que se utiliza para alimentar dispositivos como teléfonos VoIP, puntos de acceso inalámbricos y cámaras de seguridad a través de cables Ethernet. Algunos conmutadores Ethernet TCP/IP admiten esta tecnología; por lo tanto, debe considerarse al comprar un conmutador Ethernet.

• Evaluar características adicionales:

  Las siguientes características adicionales deben evaluarse si satisfacen las necesidades de una aplicación determinada: soporte olt para fibra, soporte VLAN para segmentación de red, capacidades de capa 3 para enrutamiento IP, latencia para aplicaciones sensibles al tiempo y características de seguridad para proteger los dispositivos de red.

Conmutador ethernet tcp/ip preguntas frecuentes

P1: ¿Pueden los usuarios administrar un conmutador Ethernet TCP/IP?

A1: Sí. Los usuarios pueden administrar y configurar los conmutadores Ethernet TCP/IP utilizando herramientas como el software de gestión de conmutadores Ethernet TCP/IP. Permite a los usuarios cambiar la configuración y ver el rendimiento del conmutador desde una computadora haciendo clic.

P2: ¿Qué mejoras tiene un conmutador Ethernet administrado sobre un conmutador no administrado?

A2: A diferencia del conmutador Ethernet no administrado, el conmutador Ethernet administrado viene con funciones avanzadas como la capacidad de solucionar problemas de red y una mejor seguridad.

P3: ¿Qué protocolos de transporte se utilizan con los conmutadores TCP Ethernet?

A3: Los protocolos de transporte incluyen el Protocolo de datagramas de usuario (UDP) y el Protocolo de control de transmisión (TCP).

P4: ¿Qué diferencia a los conmutadores Ethernet de capa 2 y de capa 3?

A4: Los conmutadores Ethernet de capa 2 vinculan y conmutan datos en la segunda capa del modelo OSI. Operan solo en redes Ethernet e IP. Sin embargo, los conmutadores de capa 3 funcionan en la capa 2 y la capa 3. Pueden enrutar tráfico dentro de una red y tienen capacidades de reenvío de IP.
